Ebasee BX7B-63N-40A-2P Interruptor Magnetotérmico 40A 2P Curva C 6000A

Ebasee BX7B-63N-40A-2P: interruptor magnetotérmico bipolar 40 A curva C para carril DIN

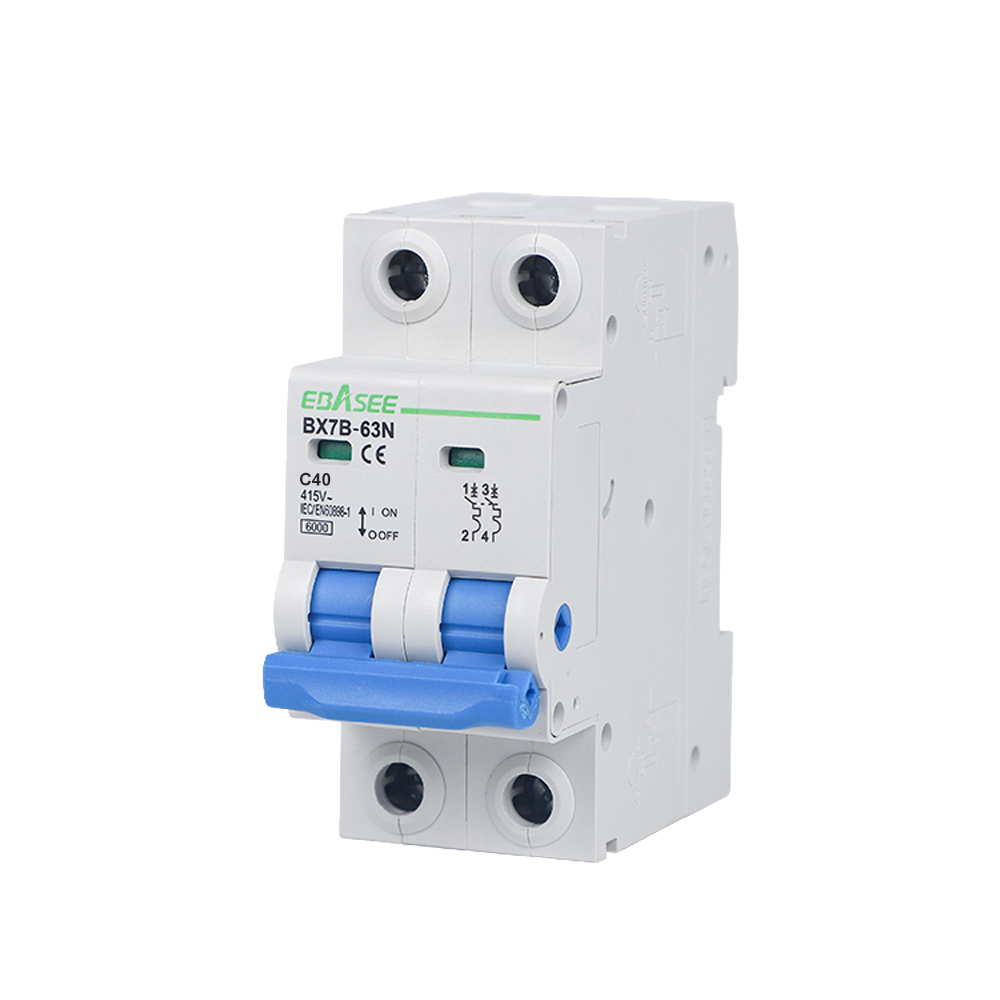

El Ebasee BX7B-63N-40A-2P es un interruptor magnetotérmico modular bipolar de 40 A con curva de disparo tipo C y capacidad de corte nominal de 6000 A, concebido para instalaciones monofásicas en cuadros de distribución sobre carril DIN de 35 mm. Cumple íntegramente la norma IEC/EN 60898-1.

Protección y características eléctricas

Con una corriente nominal de 40 A y curva tipo C, el BX7B-63N-40A-2P ofrece protección frente a sobrecargas y cortocircuitos en circuitos donde las corrientes de arranque son moderadamente elevadas, como motores pequeños, cargas resistivas e instalaciones comerciales. Su capacidad de corte de 6000 A y la tensión de pico soportada de 6000 V garantizan una interrupción segura ante faltas. La tensión nominal de trabajo es de 240 V con frecuencia de 50/60 Hz, y la tensión de aislamiento alcanza los 500 V. Opera correctamente en un rango de temperatura de −5 °C a 40 °C (temperatura de referencia 30 °C), con almacenamiento entre −25 °C y 70 °C. El grado de polución admitido es 2.

Instalación y conexionado

El aparato se instala sobre carril DIN de 35 mm según EN 60175 y admite conexión tanto por cable como por barra colectora de tipo pin (pin-type busbar) en bornes superior e inferior. La sección máxima admisible en ambos extremos es de 25 mm² (AWG 18/3), con un par de apriete de 2 Nm. La sección de conductor recomendada para la corriente nominal es de 2,5 mm². Sus dimensiones compactas —35,6 mm de anchura × 81,4 mm de alto × 79,0 mm de fondo— facilitan la integración en cuadros con espacio reducido. El grado de protección es IP20.

Durabilidad y ciclo de vida

El BX7B-63N-40A-2P está diseñado para una vida eléctrica de 6000 operaciones y una vida mecánica de 20 000 ciclos, lo que garantiza una larga durabilidad en servicio continuo tanto en instalaciones residenciales como terciarias.
