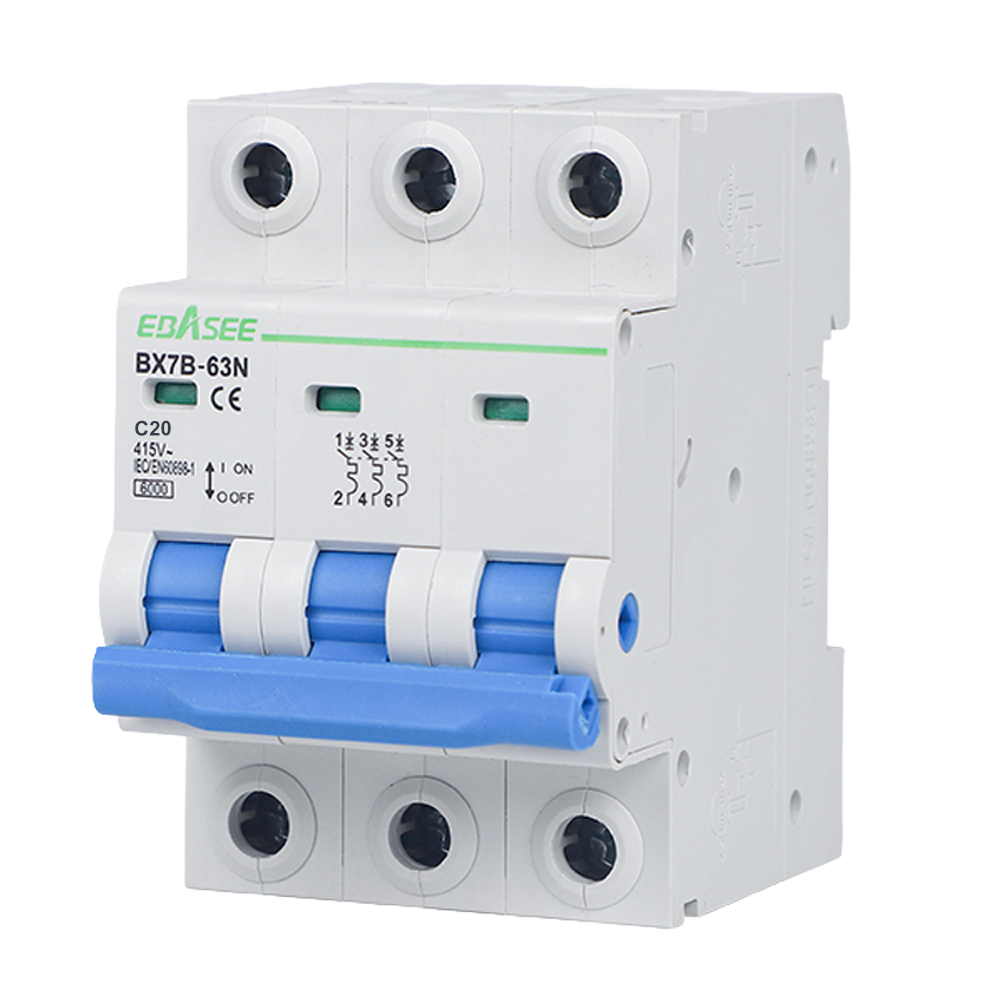

Interruptor magnetotérmico trifásico de la gama BX7B-63N de Shanghai Ebasee Electric. Corriente nominal 20 A, 3 polos, curva de disparo tipo C, tensión nominal 415 V, tensión de aislamiento 500 V y capacidad de corte nominal 6000 A. Montaje en carril DIN de 35 mm (EN 60715). Terminales para cable o barra colectora tipo pin, sección máx. 25 mm². Grado de protección IP20. Cumple la norma IEC/EN 60898-1.
El Ebasee BX7B-63N-20A-3P es un interruptor magnetotérmico modular de 3 polos para instalaciones trifásicas, diseñado para proteger circuitos de baja tensión frente a sobrecargas y cortocircuitos. Se integra en carril DIN de 35 mm y cumple la norma internacional IEC/EN 60898-1.
La corriente nominal es de 20 A con una tensión nominal de 415 V y tensión de aislamiento de 500 V. La capacidad de corte nominal (poder de corte) alcanza los 6000 A, correspondiente a la categoría N según la gama BX7B-63N. La tensión pico soportada es de 6000 V. La frecuencia nominal admitida es de 50/60 Hz. La curva de disparo tipo C ofrece un rango de disparo magnético adecuado para cargas con picos de arranque moderados, como circuitos de distribución, iluminación y alimentación de equipos en cuadros residenciales, comerciales e industriales ligeros. El grado de polución de diseño es 2.
El dispositivo se instala sobre carril DIN de 35 mm conforme a EN 60715 mediante sistema de clipado rápido. Admite conexión tanto por la parte superior como por la inferior. Los terminales aceptan cable o barra colectora tipo pin (pin-type busbar), con una sección máxima de 25 mm² (AWG 18/3) tanto en el borne superior como en el inferior. El par de apriete recomendado es de 2 Nm. Para la corriente nominal de 13 a 20 A, la sección de conductor recomendada es de 2,5 mm².
La vida eléctrica es de 6000 operaciones y la vida mecánica de 20 000 ciclos. El grado de protección es IP20. La temperatura de referencia para la calibración del elemento térmico es 30 °C. El equipo opera correctamente entre −5 °C y +40 °C (con media diaria ≤ 35 °C) y soporta almacenamiento entre −25 °C y +70 °C.
| Norma | IEC/EN 60898-1 |
|---|---|
| Corriente nominal | 20 A |
| Número de polos | 3P (Trifásico) |
| Curva de disparo | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico (Uimp) | 6000 V |
| Grado de polución | 2 |
| Tipo de terminal | Cable / Barra colectora tipo pin |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² — AWG 18/3 |
| Sección conexión inferior | 25 mm² — AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 2,5 mm² (para 13–20 A) |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Dimensiones (An × Al × Fo) | 53,4 × 81,4 × 79,0 mm |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
