Interruptor magnetotérmico de la serie BX7B con corriente nominal de 10 A, configuración 3+N polos para instalaciones trifásicas y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175), tensión nominal 415 V, capacidad de corte 6000 A, tensión de aislamiento 500 V, grado de protección IP20 y conformidad con la norma IEC/EN 60898-1. Dimensiones: 71,2 × 81,4 × 79,0 mm.

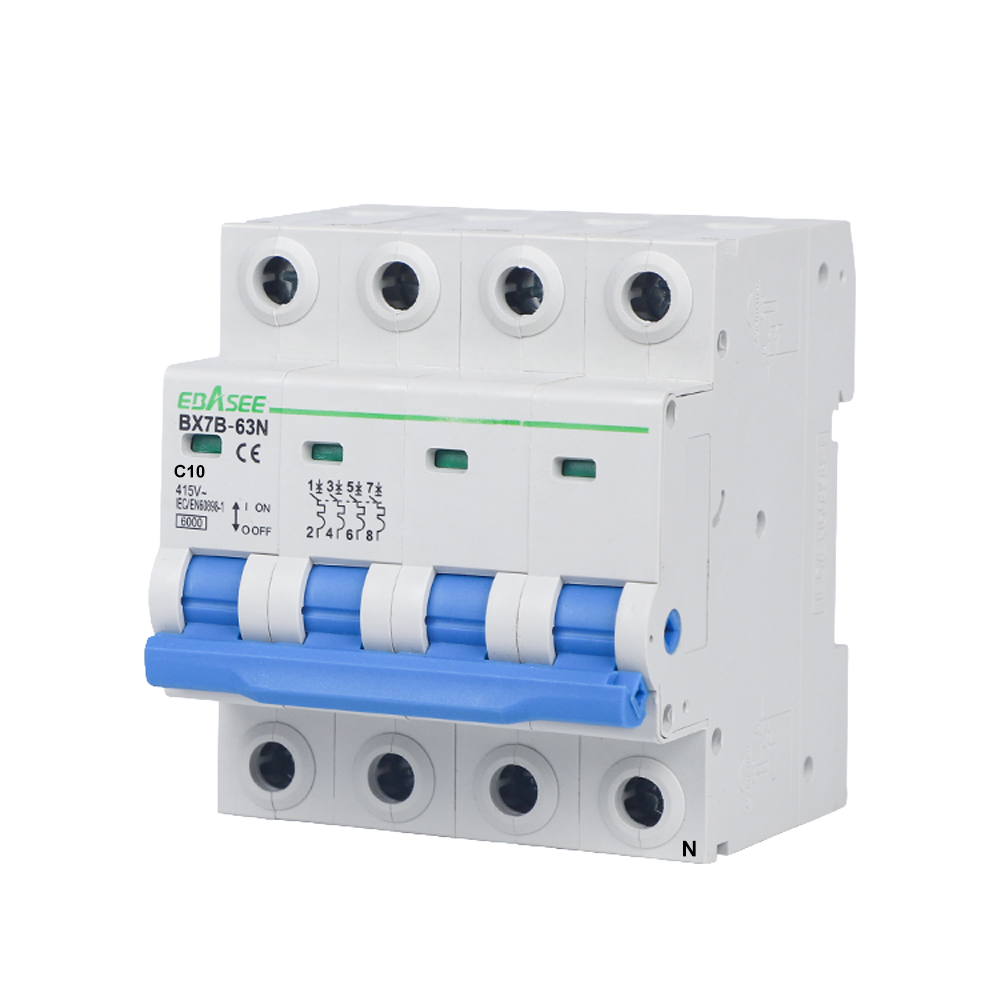

El BX7B-63N-10A-3P+N es un interruptor magnetotérmico modular de la serie BX7B de Shanghai Ebasee Electric, diseñado para proteger circuitos eléctricos de baja tensión frente a sobrecargas y cortocircuitos en instalaciones trifásicas con neutro. Con una corriente nominal de 10 A, configuración 3+N polos y curva de disparo tipo C, se instala sobre carril DIN simétrico de 35 mm y cumple la norma internacional IEC/EN 60898-1.
El dispositivo opera a una tensión nominal de 415 V AC con una frecuencia de 50/60 Hz. Su tensión de aislamiento alcanza los 500 V y la tensión pico es de 6000 V. La capacidad de corte nominal (poder de salto) es de 6000 A, suficiente para las exigencias habituales en cuadros de distribución residenciales, comerciales e industriales ligeros. La curva de disparo tipo C provoca la apertura magnética ante cortocircuitos de entre 5 y 10 veces la intensidad nominal, lo que la hace adecuada para cargas con cierta componente inductiva o arranques moderados. El grado de polución declarado es 2.
El magnetotérmico se fija mediante presión sobre carril DIN simétrico de 35 mm conforme a EN 60175. Admite conexión tanto por la parte superior como por la inferior y es compatible con terminal de cable flexible o rígido y con barra colectora tipo pin (pin-type busbar). La sección máxima admisible en ambos bornes es de 25 mm² (AWG 18/3) con un par de apriete de 2 Nm. La sección de conductor recomendada para el rango de corriente nominal de 25-32 A es de 6 mm².
La vida útil eléctrica es de 6000 operaciones bajo carga nominal y la vida mecánica alcanza los 20 000 ciclos de maniobra. El grado de protección es IP20. La temperatura de referencia para el calibrado es 30 °C, el rango de operación va de −5 °C a +40 °C y el de almacenamiento de −25 °C a +70 °C.
| Corriente nominal | 10 A |
|---|---|
| Número de polos | 3+N (trifásico) |
| Tipo de curva | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 6 mm² |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Norma | IEC/EN 60898-1 |
