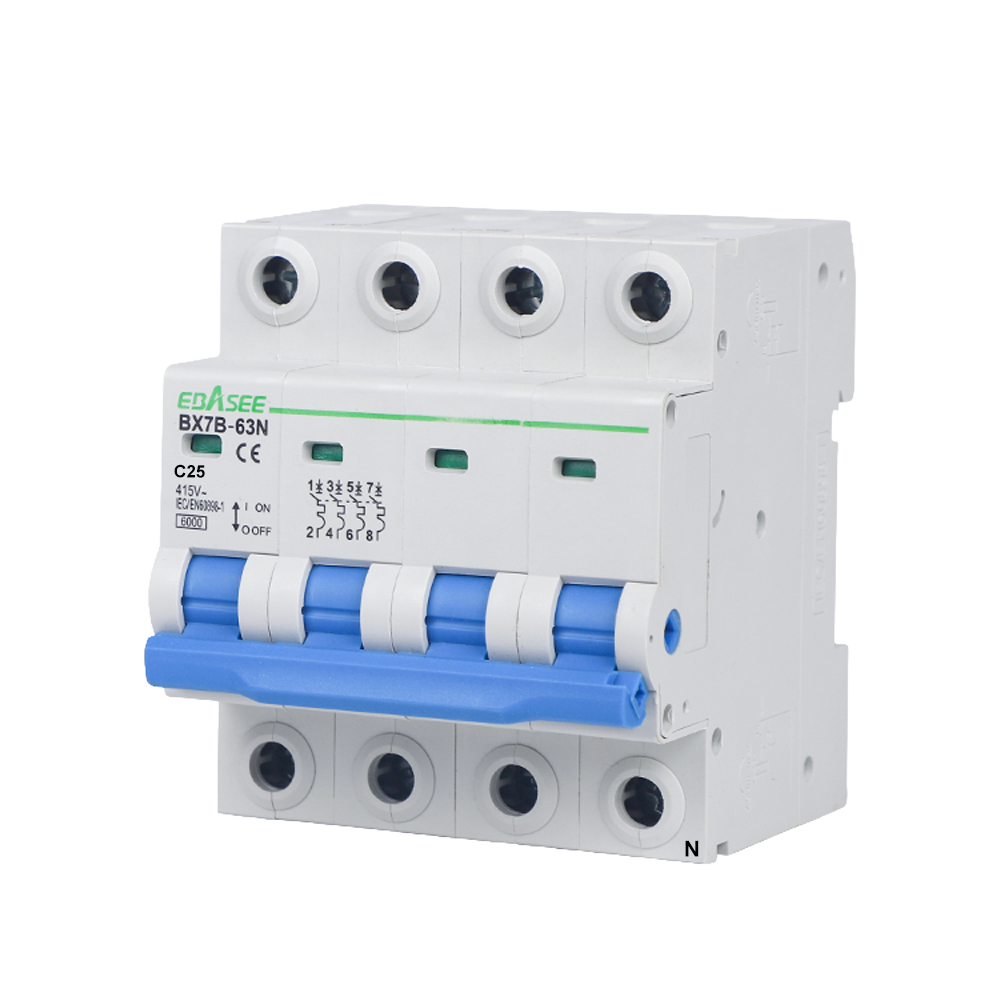

Interruptor magnetotérmico de la serie BX7B-63N con corriente nominal de 25 A, configuración 3P+N para instalaciones trifásicas y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de corte nominal 6000 A. Sección de conductor recomendada 6 mm². Grado de protección IP20. Cumple norma IEC/EN 60898-1.
El BX7B-63N-25A-3P+N es un interruptor magnetotérmico de la serie BX7B-63N diseñado para proteger instalaciones eléctricas trifásicas de baja tensión frente a sobrecargas y cortocircuitos. Con una corriente nominal de 25 A, configuración 3P+N y curva de disparo tipo C, resulta adecuado para cuadros de distribución en instalaciones comerciales, terciarias e industriales ligeras donde se requiere protección de circuitos con cargas inductivas o mixtas.
La marca comercial no figura en la documentación oficial de este producto. Sin ficha técnica PDF disponible.
El dispositivo opera a una tensión nominal de 415 V y dispone de una tensión de aislamiento de 500 V y una tensión pico de 6000 V. Su capacidad de corte nominal es de 6000 A, suficiente para instalaciones de distribución secundaria según IEC/EN 60898-1. La curva tipo C garantiza un umbral de disparo magnético entre 5 y 10 veces la corriente nominal, lo que lo hace especialmente apropiado para cargas con picos de arranque moderados-altos. Trabaja en un rango de frecuencia de 50/60 Hz y está calibrado a una temperatura de referencia de 30 ºC.
El interruptor se instala sobre carril DIN de 35 mm según EN 60175. Admite conexión tanto por la parte superior como por la inferior, con terminales compatibles con cable flexible y barra colectora tipo pin (pin-type busbar). La sección máxima admisible en ambas bornas es de 25 mm² (AWG 18/3), con un par de apriete de 2 Nm. Para la corriente nominal de 25 A se recomienda una sección de conductor de 6 mm². Sus dimensiones son 71,2 mm de anchura × 81,4 mm de altura × 79,0 mm de fondo.
La vida eléctrica está especificada en 6000 operaciones y la vida mecánica en 20 000 ciclos. El grado de polución admitido es 2. El grado de protección de la envolvente es IP20. La temperatura de operación oscila entre −5 °C y +40 °C, la de almacenamiento entre −25 °C y +70 °C.
| Corriente nominal | 25 A |
|---|---|
| Número de polos | 3P+N (Trifásico) |
| Tipo de curva | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Tensión pico | 6000 V |
| Capacidad de corte nominal | 6000 A |
| Frecuencia nominal | 50/60 Hz |
| Grado de polución | 2 |
| Grado de protección | IP20 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 6 mm² (para 25–32 A) |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C … +40 °C |
| Temperatura de almacenamiento | −25 °C … +70 °C |
| Norma | IEC/EN 60898-1 |
