Interruptor magnetotérmico bipolar de 20 A con curva de disparo tipo C, para instalaciones monofásicas en carril DIN 35 mm (EN 60175). Tensión nominal 240 V, tensión de aislamiento 500 V, capacidad de corte nominal 6000 A. Sección de conductor recomendada 2,5 mm². Cumple norma IEC/EN 60898-1. Dimensiones: 35,6 × 81,4 × 79,0 mm. Grado de protección IP20.

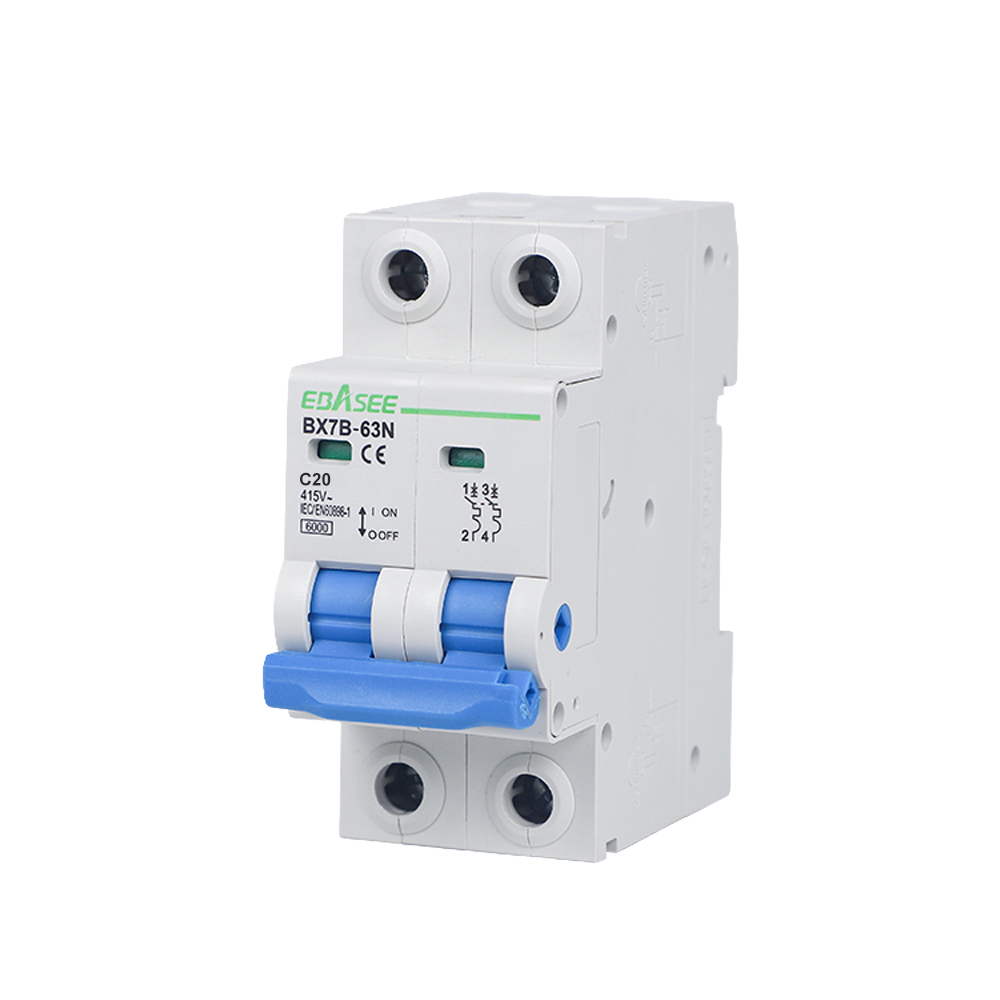

El BX7B-63N-20A-2P es un interruptor magnetotérmico de 2 polos diseñado para proteger circuitos monofásicos de baja tensión frente a sobrecargas y cortocircuitos. Con curva de disparo tipo C y una capacidad de corte nominal de 6000 A, se instala en carril DIN 35 mm y cumple la norma IEC/EN 60898-1.
La curva tipo C ofrece un umbral de disparo magnético de entre 5 y 10 veces la corriente nominal, adecuada para cargas con corrientes de arranque moderadas como circuitos de iluminación, tomas de corriente y pequeños equipos. La tensión nominal de operación es de 240 V con una tensión de aislamiento de 500 V y tensión pico de 6000 V. La frecuencia nominal admitida es 50/60 Hz. El grado de polución declarado es 2, compatible con entornos de interior habituales.
El dispositivo se instala sobre carril DIN de 35 mm conforme a EN 60175. Admite conexión tanto por la parte superior como por la inferior, con terminales compatibles con cable o barra colectora de tipo pin (pin-type busbar). La sección máxima de conexión admitida es de 25 mm² (AWG 18/3) en ambos extremos, con un par de apriete de 2 Nm. Para la corriente nominal de 20 A se recomienda una sección de conductor de 2,5 mm².
| Corriente nominal | 20 A |
|---|---|
| Número de polos | 2P (Monofásico) |
| Tipo de curva | C |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección de conductor recomendada | 2,5 mm² (13–20 A) |
| Dimensiones (An × Al × Fo) | 35,6 × 81,4 × 79,0 mm |
| Grado de protección | IP20 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 a 40 °C |
| Temperatura de almacenamiento | −25 a 70 °C |
| Norma | IEC/EN 60898-1 |
