Interruptor magnetotérmico modular 1+N polos para instalaciones monofásicas, con corriente nominal de 25 A y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 240 V, tensión de aislamiento 500 V, poder de corte 6.000 A, IP20. Bornes para cable o barra colectora pin-type hasta 25 mm². Conforme a IEC/EN 60898-1. Dimensiones: 35,6 × 81,4 × 79,0 mm.

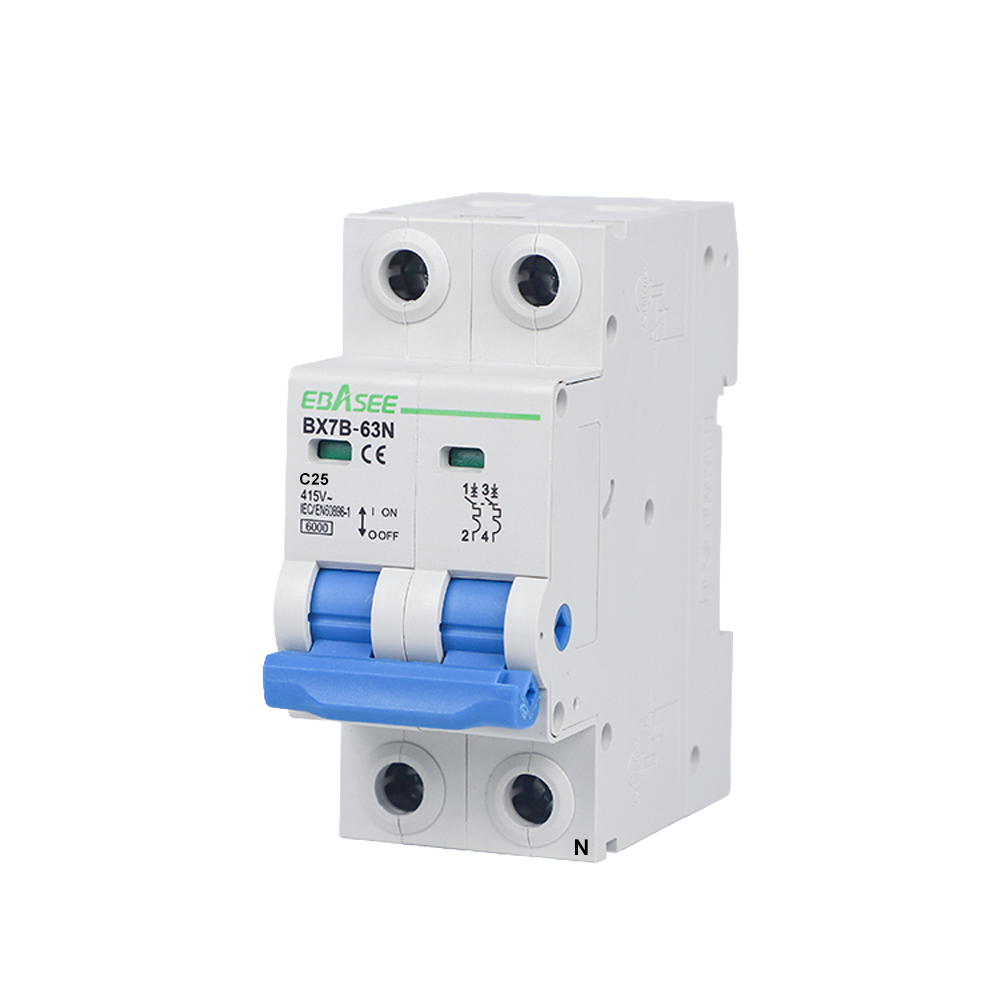

El Shanghai Ebasee Electric BX7B-63N-25A-1P+N es un interruptor magnetotérmico modular de 1+N polos diseñado para proteger circuitos monofásicos frente a sobrecargas y cortocircuitos. Su curva de disparo tipo C y un poder de corte nominal de 6.000 A lo hacen adecuado para cuadros de distribución residenciales, comerciales y terciarios, así como para circuitos de iluminación, tomas de corriente y alimentación de equipos.
El dispositivo opera a una tensión nominal de 240 V con una tensión de aislamiento de 500 V y admite frecuencias de 50/60 Hz. La capacidad de corte nominal asciende a 6.000 A, y la tensión pico soportada es igualmente de 6.000 V. La curva tipo C es idónea para cargas con cierta componente inductiva moderada, ya que el disparo magnético actúa entre 5 y 10 veces la intensidad nominal, mientras que el disparo térmico protege ante sobrecargas prolongadas. El grado de polución declarado es 2. La temperatura de referencia para las prestaciones indicadas es 30 °C, con rango de operación de −5 °C a +40 °C.
El magnetotérmico se instala sobre carril DIN simétrico de 35 mm conforme a EN 60175 mediante enclaje directo por presión, sin herramienta adicional. Los bornes aceptan tanto cable flexible o rígido como barra colectora de tipo pin (pin-type busbar), con una sección máxima de conexión de 25 mm² (AWG 18/3) tanto en el terminal superior como en el inferior. El par de apriete recomendado es de 2 Nm. Para la corriente nominal de 13 a 20 A la sección de conductor recomendada es de 2,5 mm².
La vida eléctrica certificada es de 6.000 operaciones bajo carga, mientras que la vida mecánica alcanza los 20.000 ciclos de maniobra. El grado de protección es IP20, apto para su integración en el interior de cuadros eléctricos cerrados. La temperatura de almacenamiento admitida se extiende de −25 °C a +70 °C, lo que facilita la gestión de existencias en condiciones variables.
El BX7B-63N-25A-1P+N cumple la norma internacional IEC/EN 60898-1, referencia exigida en instalaciones de baja tensión para interruptores automáticos destinados a la protección contra sobrecorrientes en instalaciones domésticas y similares.
| Gama | Interruptor magnetotérmico BX7B |
|---|---|
| Corriente nominal | 25 A |
| Número de polos | 1+N (monofásico) |
| Curva de disparo | Tipo C |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Poder de corte nominal | 6.000 A |
| Tensión pico | 6.000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 2,5 mm² (para In de 13–20 A) |
| Vida eléctrica | 6.000 operaciones |
| Vida mecánica | 20.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 35,6 × 81,4 × 79,0 mm |
| Normativa | IEC/EN 60898-1 |
