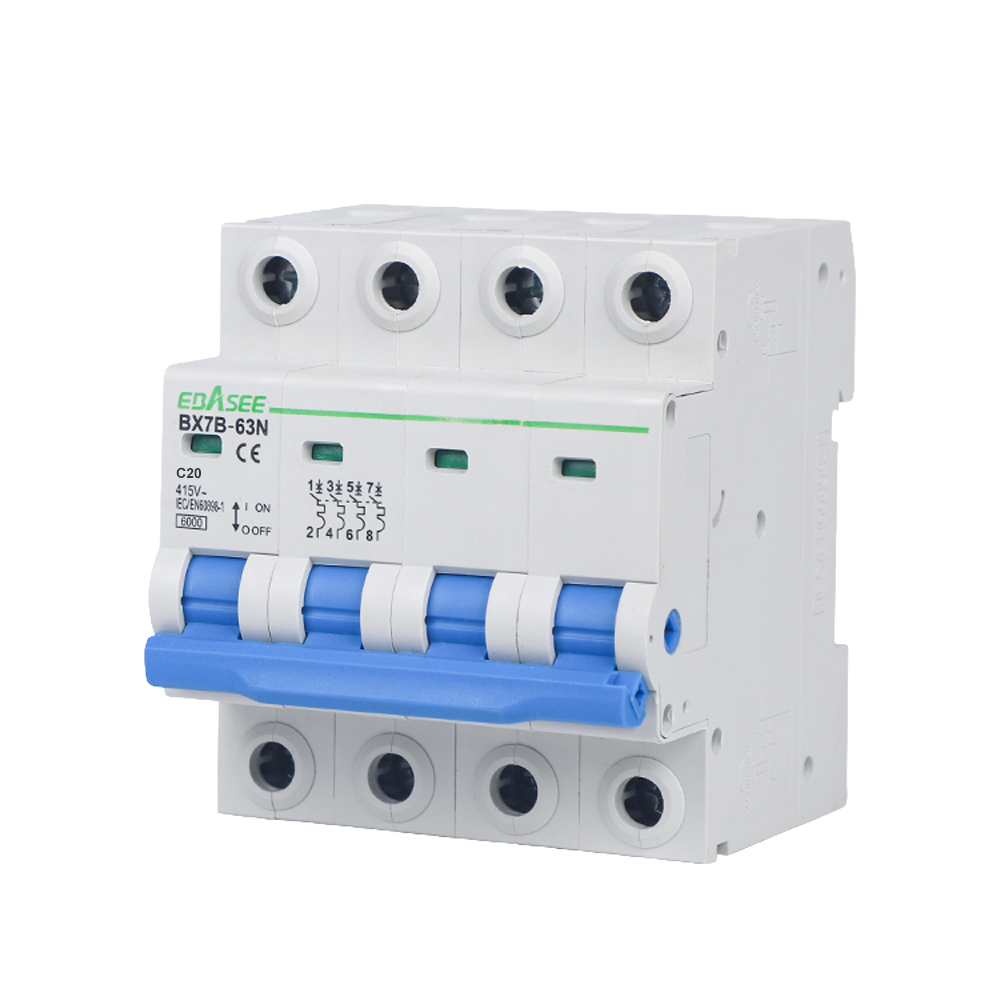

Shanghai Ebasee Electric BX7B-63N-25A-4P Interruptor Magnetotérmico Tetrapolar 25 A Curva C 6 kA

SKU: BX7B-63N-25A-4P

Interruptor magnetotérmico modular tetrapolar (4P) de la serie BX7B, corriente nominal 25 A, tensión nominal 415 V, poder de corte 6000 A, curva de disparo tipo C, montaje en carril DIN de 35 mm (EN 60175), terminales para cable o barra colectora pin-type hasta 25 mm², grado de protección IP20. Conforme a IEC/EN 60898-1. Dimensiones: 71,2 × 81,4 × 79,0 mm.

Oferta -35%
Ebasee Fuente carril DIN Magnetotérmico 25A 4P
€8.20 €5.35 +IVA
Ahorras: €2.85 ( -35% )
En stock

Interruptor magnetotérmico tetrapolar BX7B-63N-25A-4P — protección trifásica 25 A con poder de corte 6 kA

El BX7B-63N-25A-4P es un interruptor magnetotérmico modular tetrapolar de la serie BX7B, diseñado para proteger instalaciones eléctricas trifásicas frente a sobrecargas y cortocircuitos. Con una corriente nominal de 25 A, tensión nominal de 415 V y poder de corte de 6000 A, cumple la norma IEC/EN 60898-1 y se instala en carril DIN de 35 mm.

Características eléctricas

El dispositivo opera a una tensión nominal de 415 V CA con frecuencia de 50/60 Hz y una tensión de aislamiento de 500 V. La tensión pico soportada alcanza 6000 V. Su curva de disparo tipo C interrumpe el circuito ante sobrecorrientes de cortocircuito, protegiendo adecuadamente cargas con componentes inductivos moderados en instalaciones comerciales e industriales. El grado de polución admitido es 2.

Instalación y conexión

El magnetotérmico se acopla mediante presión sobre carril DIN simétrico de 35 mm conforme a EN 60175. Los terminales admiten cable flexible o rígido y barra colectora tipo pin, con sección máxima de 25 mm² (AWG 18/3) tanto en bornes superiores como inferiores. El par de apriete recomendado es de 2 Nm. La sección de conductor recomendada para la corriente nominal de 25–32 A es de 6 mm². La conexión puede realizarse por la parte superior o inferior del borne.

Durabilidad y condiciones ambientales

La vida eléctrica es de 6000 operaciones bajo carga nominal y la vida mecánica alcanza los 20 000 ciclos de maniobra. El grado de protección IP20 lo hace apto para su integración en el interior de cuadros eléctricos. La temperatura de referencia es de 30 °C, el rango de operación cubre de −5 °C a +40 °C y el almacenamiento se permite entre −25 °C y +70 °C.

Especificaciones técnicas

Gama Interruptor magnetotérmico
Modelo BX7B-63N-25A-4P
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora (pin-type busbar)
Conexión Superior / inferior
Sección conexión superior 25 mm² AWG 18/3
Sección conexión inferior 25 mm² AWG 18/3
Torque 2 Nm
Sección conductor recomendada 6 mm² (corriente nominal 25–32 A)
Dimensiones (An × Al × Fo) 71,2 × 81,4 × 79,0 mm
Corriente nominal 25 A
Número de polos 4P (Trifásico)
Tensión nominal 415 V
Tensión de aislamiento 500 V
Frecuencia nominal 50/60 Hz
Poder de corte nominal 6000 A
Tensión pico 6000 V
Tipo de curva C
Grado de polución 2
Vida eléctrica 6000 operaciones
Vida mecánica 20 000 ciclos
Grado de protección IP20
Temperatura de referencia 30 °C
Temperatura de operación −5 °C a +40 °C
Temperatura de almacenamiento −25 °C a +70 °C
Normativa IEC/EN 60898-1
