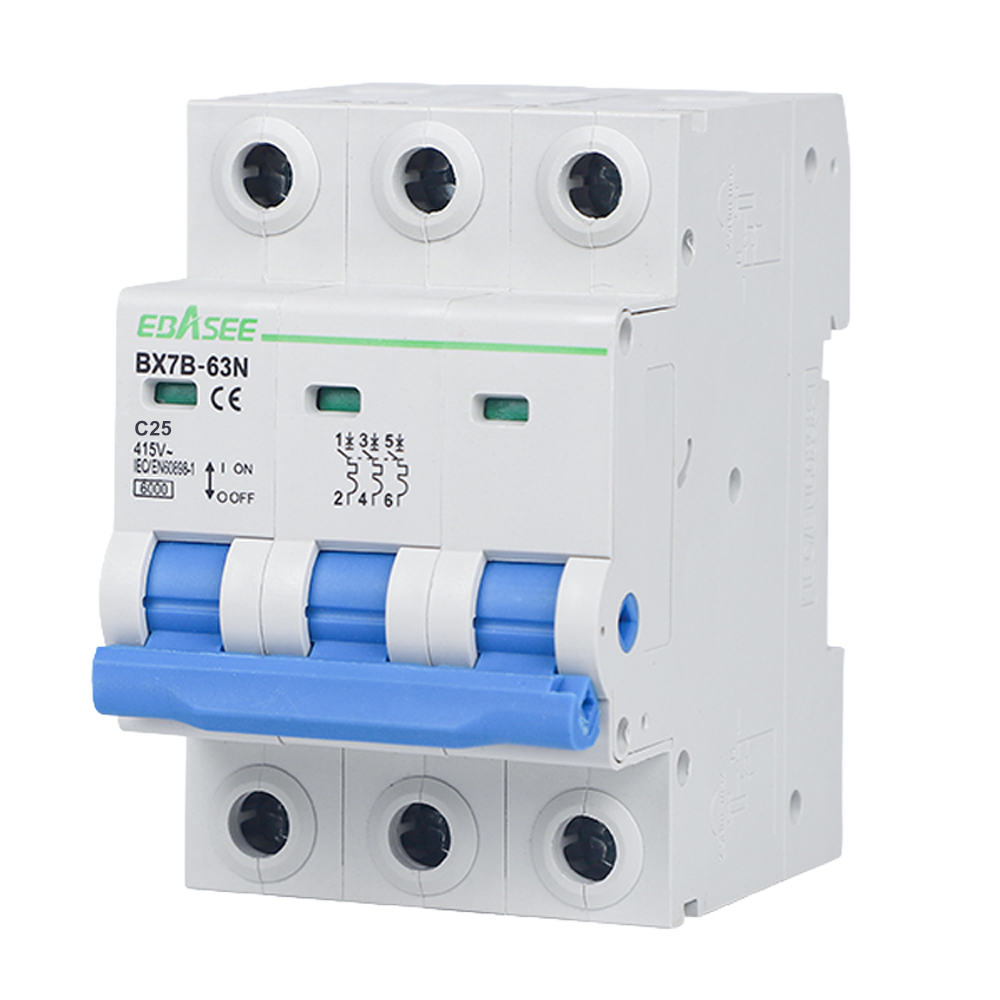

Ebasee BX7B-63N-25A-3P Interruptor Magnetotérmico Trifásico 25 A Curva C

SKU: BX7B-63N-25A-3P

Interruptor magnetotérmico trifásico de la serie BX7B, corriente nominal 25 A, 3 polos, curva de disparo tipo C, montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de corte nominal 6000 A. Sección de conexión hasta 25 mm² (AWG 18/3), conductor recomendado 4 mm². Grado de protección IP20. Conforme a IEC/EN 60898-1. Dimensiones: 53,4 × 81,4 × 79,0 mm.

Oferta -35%
Magnetotérmico 25A 3P Ebasee
€6.00 €3.92 +IVA
Ahorras: €2.08 ( -35% )
En stock

Interruptor magnetotérmico trifásico BX7B · 25 A · curva C · carril DIN

El Ebasee BX7B-63N-25A-3P es un interruptor magnetotérmico de 3 polos para instalaciones trifásicas, diseñado para proteger circuitos eléctricos frente a sobrecargas y cortocircuitos. Con una corriente nominal de 25 A, curva de disparo tipo C y poder de corte nominal de 6000 A, resulta adecuado para cuadros de distribución residenciales, comerciales e industriales.

Protección y curva de disparo

La curva tipo C ofrece un umbral de disparo magnético entre 5 y 10 veces la corriente nominal, idónea para cargas con corrientes de arranque moderadas como motores pequeños, equipos de climatización y circuitos de distribución general. El dispositivo interrumpe automáticamente el circuito tanto ante sobrecargas térmicas prolongadas como ante cortocircuitos de elevada intensidad, con una capacidad de corte nominal de 6000 A a 415 V en trifásico.

Conexión y montaje

El aparato se instala sobre carril DIN de 35 mm conforme a EN 60175. Los terminales admiten cable flexible o barra colectora de tipo pin (pin-type busbar), con una sección máxima de 25 mm² (AWG 18/3) tanto en la conexión superior como en la inferior y un par de apriete de 2 Nm. La sección de conductor recomendada para la corriente nominal de 20–25 A es de 4 mm². La conexión puede realizarse indistintamente por la parte superior o inferior.

Especificaciones técnicas

Gama Interruptor magnetotérmico BX7B
Corriente nominal 25 A
Número de polos 3P (Trifásico)
Tipo de curva C
Tensión nominal 415 V
Tensión de aislamiento 500 V
Frecuencia nominal 50/60 Hz
Capacidad de corte nominal 6000 A
Tensión pico 6000 V
Grado de polución 2
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora (pin-type busbar)
Conexión Superior / inferior
Sección conexión superior 25 mm² AWG 18/3
Sección conexión inferior 25 mm² AWG 18/3
Par de apriete 2 Nm
Sección conductor recomendada 4 mm² (para In 20–25 A)
Vida eléctrica 6000 operaciones
Vida mecánica 20 000 ciclos
Grado de protección IP20
Temperatura de referencia 30 °C
Temperatura de operación −5 a 40 °C
Temperatura de almacenamiento −25 a 70 °C
Dimensiones (An × Al × Fo) 53,4 × 81,4 × 79,0 mm
Normativa IEC/EN 60898-1
