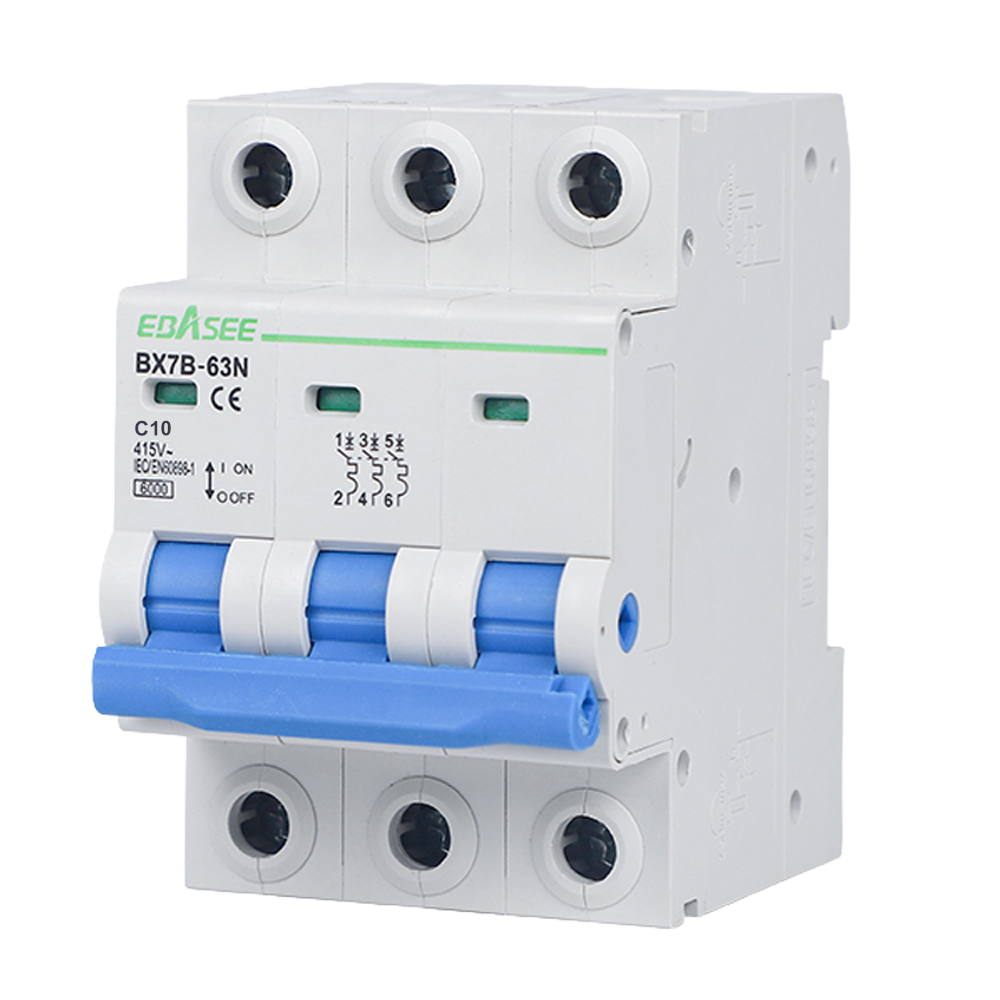

Interruptor Magnetotérmico Trifásico 10A Curva C 3P Carril DIN IEC/EN 60898-1

SKU: BX7B-63N-10A-3P

Interruptor magnetotérmico trifásico de 10 A, curva C, 3 polos, para montaje en carril DIN de 35 mm. Tensión nominal 415 V, tensión de aislamiento 500 V, frecuencia 50/60 Hz y capacidad de corte nominal de 6000 A. Sección de conexión hasta 25 mm², par de apriete 2 Nm, grado de protección IP20. Cumple norma IEC/EN 60898-1. Dimensiones: 53,4 × 81,4 × 79,0 mm.

Oferta -35%
Magnetotérmico 10A 3P
€6.00 €3.92 +IVA
Ahorras: €2.08 ( -35% )
En stock

Interruptor magnetotérmico trifásico 10 A curva C para carril DIN

El BX7B-63N-10A-3P es un interruptor magnetotérmico de 3 polos y 10 A con curva de disparo tipo C, diseñado para la protección de instalaciones trifásicas en baja tensión. Se monta sobre carril DIN de 35 mm conforme a EN 60175 y cumple la norma IEC/EN 60898-1.

Protección y curva de disparo

La curva tipo C proporciona un umbral de disparo magnético instantáneo entre 5 y 10 veces la corriente nominal, adecuado para proteger circuitos con cargas de arranque moderado como motores pequeños, luminarias o equipos industriales de uso general. El dispositivo ofrece una capacidad de corte nominal de 6000 A a 415 V, suficiente para la mayoría de cuadros de distribución en baja tensión. La vida eléctrica garantizada es de 6000 operaciones y la vida mecánica de 20 000 ciclos.

Conexión y montaje

Compatible con cable flexible o barra colectora de tipo pin (pin-type busbar), con conexión posible tanto por la parte superior como por la inferior. La sección admisible en ambos terminales alcanza los 25 mm², con AWG 18/3 como referencia. El fabricante recomienda una sección de 1,5 mm² para la corriente nominal de 10 A (rango 6-13 A). El par de apriete de los terminales es de 2 Nm. El montaje sobre carril DIN de 35 mm facilita la integración en cualquier cuadro eléctrico estándar.

Especificaciones técnicas

Corriente nominal 10 A
Número de polos 3P (Trifásico)
Tipo de curva C
Tensión nominal 415 V
Tensión de aislamiento 500 V
Tensión pico 6000 V
Frecuencia nominal 50/60 Hz
Capacidad de corte nominal 6000 A
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora (pin-type busbar)
Conexión Superior / inferior
Sección conexión superior 25 mm² AWG 18/3
Sección conexión inferior 25 mm² AWG 18/3
Sección conductor recomendada 1,5 mm² (para 6-13 A)
Par de apriete 2 Nm
Grado de protección IP20
Grado de polución 2
Vida eléctrica 6000 operaciones
Vida mecánica 20 000 ciclos
Temperatura de referencia 30 °C
Temperatura de operación -5 — 40 °C
Temperatura de almacenamiento -25 — 70 °C
Dimensiones (An × Al × Fo) 53,4 × 81,4 × 79,0 mm
Norma IEC/EN 60898-1
