Interruptor magnetotérmico tetrapolar de la serie BX7B-63N con corriente nominal de 20 A y curva de disparo tipo C. Protege instalaciones trifásicas de baja tensión frente a sobrecargas y cortocircuitos. Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de corte 6000 A. Montaje en carril DIN de 35 mm (EN 60175), conexión superior e inferior, sección máxima 25 mm², par de apriete 2 Nm. Grado de protección IP20. Cumple norma IEC/EN 60898-1.

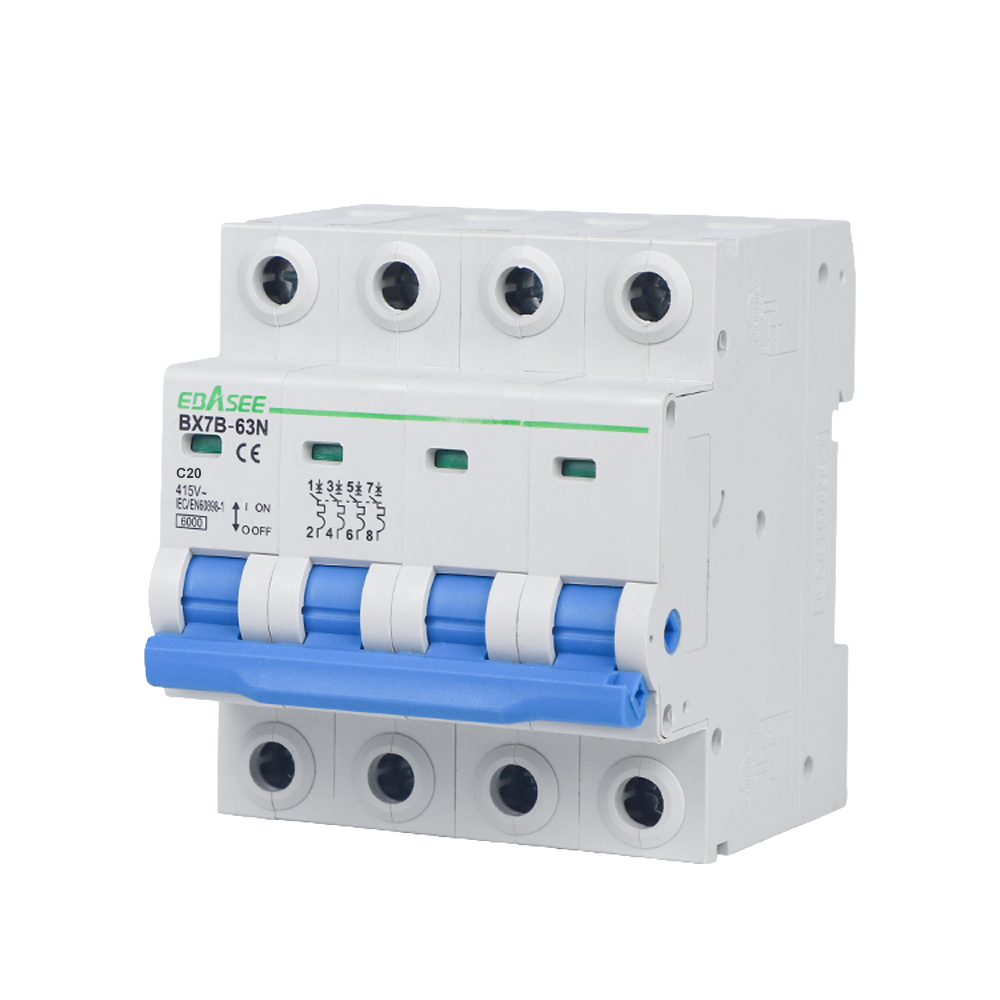

El BX7B-63N-20A-4P es un interruptor magnetotérmico de 4 polos diseñado para proteger circuitos trifásicos de baja tensión frente a sobrecargas y cortocircuitos. Con curva de disparo tipo C y una capacidad de corte nominal de 6000 A, se integra fácilmente en cuadros eléctricos mediante carril DIN estándar de 35 mm y cumple la norma internacional IEC/EN 60898-1.
Nota técnica: la temperatura de referencia para los valores nominales es 30 °C. Por encima de esta temperatura el dispositivo puede requerir un factor de derating según las condiciones de instalación.
La curva tipo C es la indicada para cargas con corrientes de arranque moderadas-altas, como motores pequeños, equipos de climatización, bombas y cargas inductivas en general. El disparo magnético actúa de forma instantánea ante cortocircuitos, mientras que el disparo térmico de lámina bimetálica gestiona las sobrecargas sostenidas, protegiendo el cableado y los equipos conectados. La capacidad de corte nominal de 6000 A garantiza la apertura segura del circuito incluso ante faltas de cierta entidad en instalaciones de distribución trifásica a 415 V.
El dispositivo se monta sobre carril DIN de 35 mm conforme a EN 60175, lo que facilita su integración en cuadros eléctricos residenciales, comerciales e industriales. Admite conexión de cable o barra colectora tipo pin (pin-type busbar) tanto por la parte superior como por la inferior, con una sección máxima de 25 mm² (AWG 18/3) en ambos extremos. El par de apriete recomendado es de 2 Nm. La sección de conductor recomendada para esta corriente nominal es de 6 mm².
| Campo | Valor |
|---|---|
| Gama | Interruptor magnetotérmico BX7B-63N |
| Corriente nominal | 20 A |
| Número de polos | 4P (Trifásico) |
| Tipo de curva | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 6 mm² |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | -5 — 40 °C |
| Temperatura de almacenamiento | -25 — 70 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Normativa | IEC/EN 60898-1 |
