Interruptor magnetotérmico tripolar de la serie BX7B-63N con corriente nominal de 16 A, curva de disparo tipo C y capacidad de corte nominal de 6000 A. Tensión nominal 415 V, tensión de aislamiento 500 V, frecuencia 50/60 Hz. Montaje en carril DIN de 35 mm. Terminales aptos para cable o barra colectora (pin-type busbar), sección máx. 25 mm². Grado de protección IP20. Cumple norma IEC/EN 60898-1.

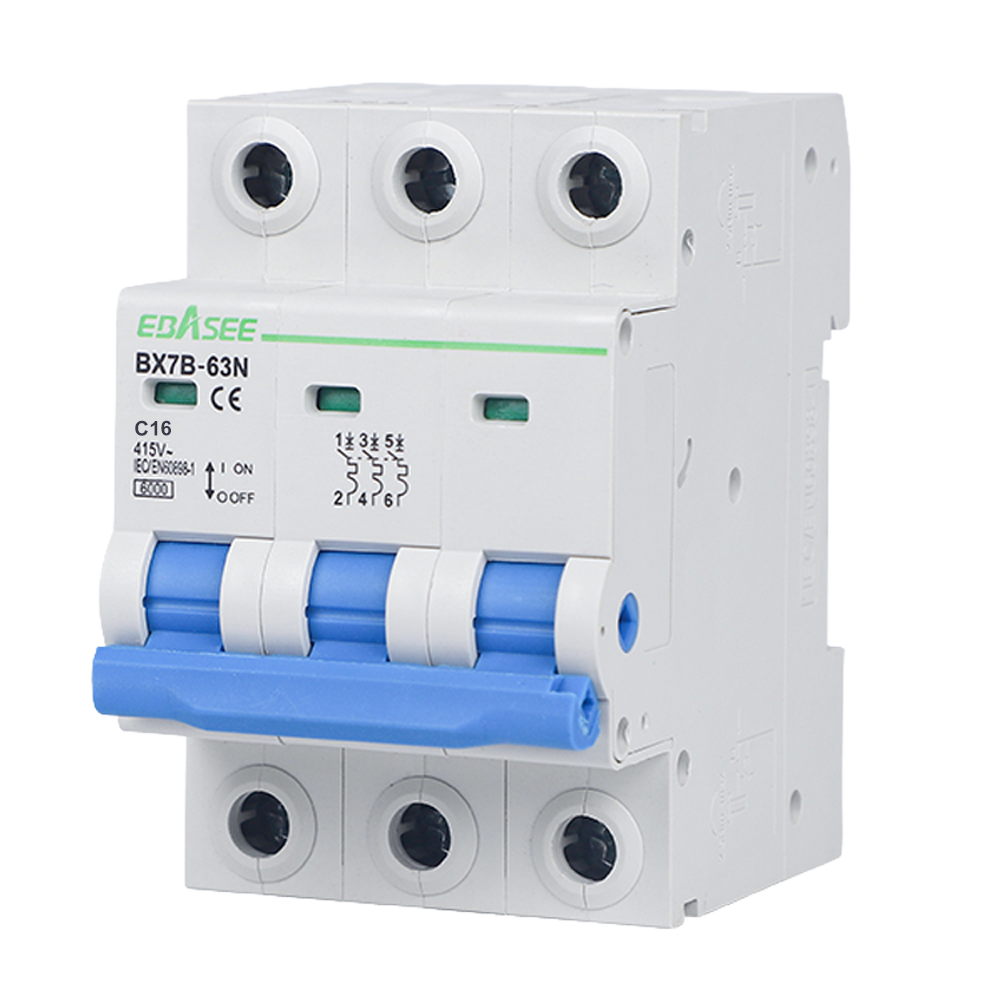

El Ebasee BX7B-63N-16A-3P es un interruptor magnetotérmico de tres polos diseñado para la protección de instalaciones trifásicas frente a sobrecargas y cortocircuitos. Con corriente nominal de 16 A, curva de disparo tipo C y capacidad de corte de 6000 A, se instala en carril DIN de 35 mm y cumple la norma IEC/EN 60898-1.
El dispositivo opera a una tensión nominal de 415 V con una tensión de aislamiento de 500 V y es válido para redes de 50 y 60 Hz. La curva de disparo tipo C resulta adecuada para cargas con corrientes de arranque moderadas-altas, habituales en motores pequeños, equipos de climatización y cargas mixtas comerciales e industriales. La capacidad de corte nominal de 6000 A garantiza la interrupción segura de la corriente de cortocircuito en cuadros eléctricos de baja tensión. La tensión de pico soportada es de 6000 V y el grado de polución ambiental admitido es el nivel 2.
El aparato se monta sobre carril DIN de 35 mm conforme a EN 60175. Admite dos tipos de terminal: cable convencional o barra colectora de tipo pin (pin-type busbar), tanto por la parte superior como por la inferior. La sección máxima admitida en ambos extremos es de 25 mm² (AWG 18/3). La sección de conductor recomendada para la corriente nominal de 16 A (rango 13-20 A) es de 2,5 mm². El par de apriete de los terminales es de 2 Nm. Las dimensiones del aparato son 53,4 mm de anchura × 81,4 mm de altura × 79,0 mm de fondo.
La vida eléctrica declarada es de 6000 operaciones y la vida mecánica de 20 000 ciclos. El grado de protección es IP20. La temperatura de referencia para las prestaciones nominales es 30 °C; el rango de operación se extiende de −5 °C a +40 °C y el de almacenamiento de −25 °C a +70 °C.
| Corriente nominal | 16 A |
|---|---|
| Número de polos | 3P (Trifásico) |
| Tipo de curva | C |
| Capacidad de corte nominal | 6000 A |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Tensión de pico | 6000 V |
| Frecuencia nominal | 50/60 Hz |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / Inferior |
| Sección máx. conexión superior | 25 mm² AWG 18/3 |
| Sección máx. conexión inferior | 25 mm² AWG 18/3 |
| Sección conductor recomendada (13-20 A) | 2,5 mm² |
| Par de apriete | 2 Nm |
| Dimensiones (An × Al × Fo) | 53,4 × 81,4 × 79,0 mm |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Norma | IEC/EN 60898-1 |
