Interruptor magnetotérmico 1 polo (monofásico) de 16 A con curva de disparo tipo C, tensión nominal 240 V y capacidad de corte nominal de 6000 A. Montaje en carril DIN de 35 mm. Sección de conexión hasta 25 mm² en bornes superior e inferior. Cumple norma IEC/EN 60898-1. Grado de protección IP20. Dimensiones: 17,8 × 81,4 × 79,0 mm.

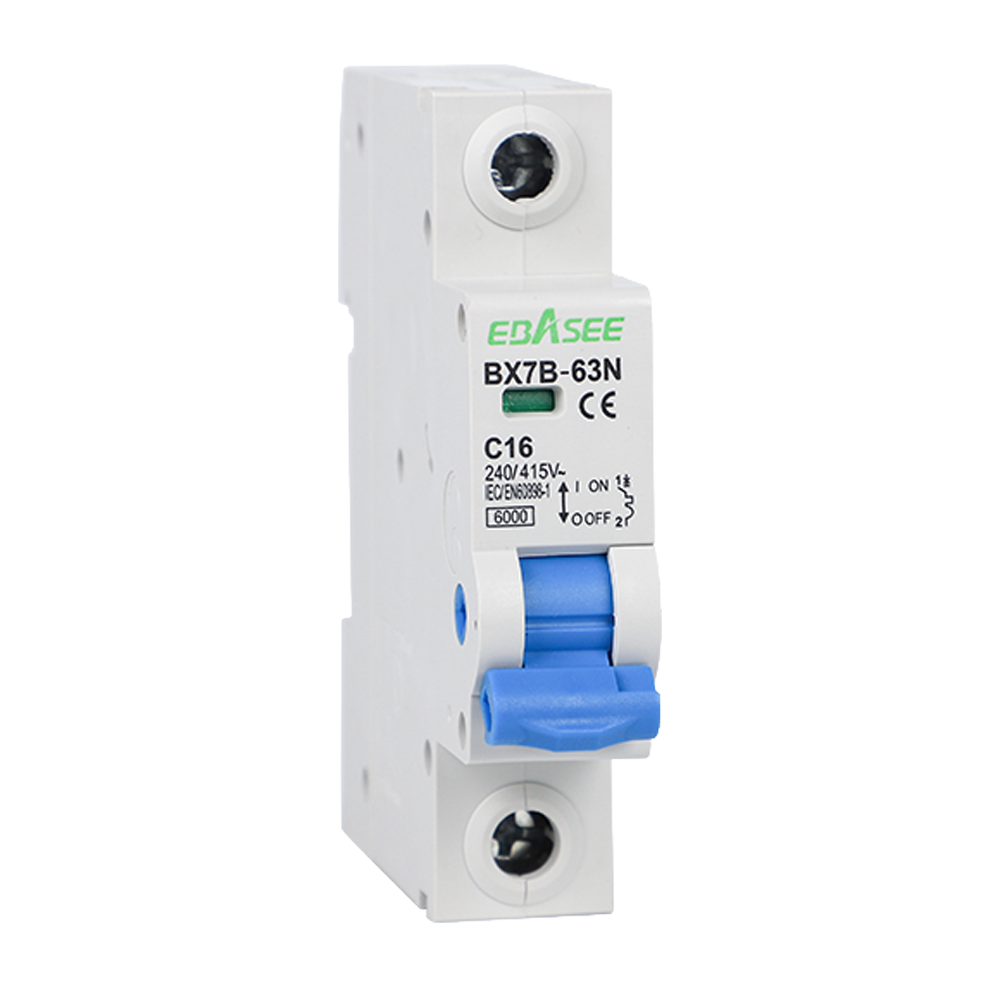

El BX7B-63N-16A-1P es un interruptor magnetotérmico monofásico de 16 A con curva de disparo tipo C, diseñado para la protección de circuitos en instalaciones eléctricas residenciales e industriales ligeras. Su conformidad con la norma IEC/EN 60898-1 garantiza un comportamiento de disparo normalizado y seguro frente a sobrecargas y cortocircuitos.
La curva tipo C ofrece un umbral de disparo magnético entre 5 y 10 veces la corriente nominal, adecuada para cargas con picos de arranque moderados como iluminación, tomas de corriente y pequeña maquinaria. La capacidad de corte nominal es de 6000 A a 240 V, con una tensión de aislamiento de 500 V y una tensión de pico soportada de 6000 V. El grado de polución admitido es 2, lo que lo hace apto para entornos de uso general. La temperatura de referencia es 30 °C, con rango de operación de −5 a 40 °C.
El dispositivo se instala en carril DIN de 35 mm conforme a EN 60175. Los terminales, compatibles con cable y barra colectora de tipo pin, admiten secciones de hasta 25 mm² (AWG 18/3) tanto en el borne superior como en el inferior, con un par de apriete de 2 Nm. La sección de conductor recomendada para la corriente nominal de 16 A es de 2,5 mm². La anchura de módulo es de tan solo 17,8 mm, lo que optimiza el espacio en cuadros y cajas de distribución.
| Campo | Valor |
|---|---|
| Corriente nominal | 16 A |
| Número de polos | 1P (Monofásico) |
| Curva de disparo | C |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Tensión de pico | 6000 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Norma | IEC/EN 60898-1 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 2,5 mm² (13–20 A) |
| Dimensiones (An × Al × Fo) | 17,8 × 81,4 × 79,0 mm |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 a 40 °C |
| Temperatura de almacenamiento | −25 a 70 °C |
