Interruptor magnetotérmico modular (MCB) de 2 polos para instalaciones monofásicas a 240 V, corriente nominal 32 A, curva de disparo tipo C y poder de corte de 6000 A. Montaje en carril DIN de 35 mm (EN 60175), terminales para cable o barra colectora tipo pin hasta 25 mm², sección de conductor recomendada de 6 mm² con par de apriete de 2 Nm. Grado de protección IP20. Cumple IEC/EN 60898-1.

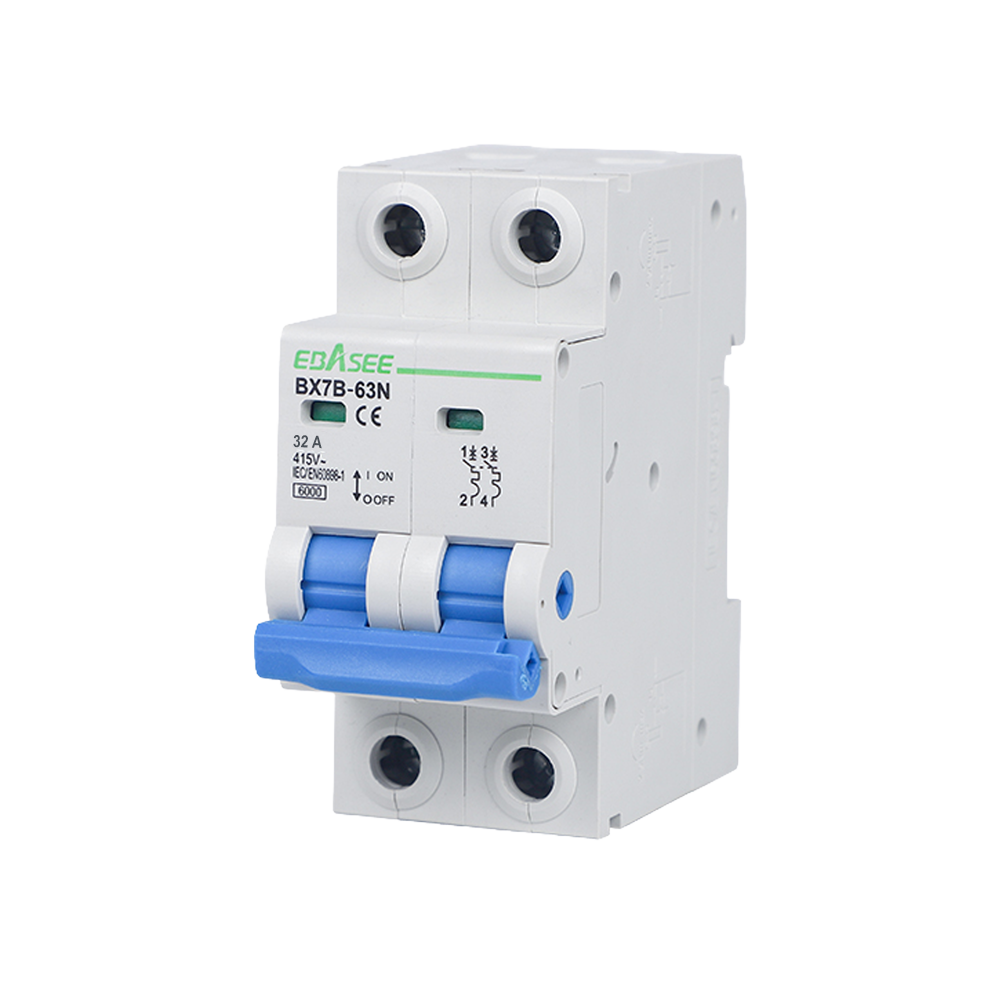

El BX7B-63N-32A-2P es un interruptor automático magnetotérmico modular (MCB) de 2 polos diseñado para proteger circuitos monofásicos de baja tensión frente a sobrecargas prolongadas y cortocircuitos instantáneos, con una corriente nominal de 32 A y un poder de corte de 6000 A conforme a la norma IEC/EN 60898-1.
El dispositivo opera a una tensión nominal de 240 V con frecuencia de 50/60 Hz y una tensión de aislamiento de 500 V. La curva de disparo tipo C lo hace apto para cargas con picos de arranque moderados, como equipos de climatización o grandes electrodomésticos, ofreciendo un margen de disparo magnético entre 5 y 10 veces la corriente nominal. El poder de corte nominal es de 6000 A (tensión pico 6000 V), con una tensión de prueba dieléctrica a frecuencia industrial de 2 kV durante 1 minuto. El grado de polución admitido es 2.
Se instala mediante anclaje a presión en carril DIN simétrico de 35 mm conforme a EN 60175. Los terminales admiten tanto cable flexible o rígido como barra colectora tipo pin (pin-type busbar), con sección máxima de conexión de 25 mm² (AWG 18/3) tanto en el borne superior como en el inferior. La conexión puede realizarse indistintamente por la parte superior o inferior del aparato. La sección de conductor recomendada para la corriente nominal de 25–32 A es de 6 mm², con un par de apriete de 2 Nm. Sus dimensiones compactas de 35,6 mm (An) × 81,4 mm (Al) × 79,0 mm (Fo) facilitan la integración en cuadros de distribución residenciales, comerciales e industriales ligeros.
El magnetotérmico BX7B-63N-32A-2P ofrece una vida eléctrica de 6000 operaciones bajo carga nominal y una vida mecánica de 20 000 ciclos de maniobra. El grado de protección es IP20, concebido para instalación en el interior de envolventes o cuadros. La temperatura de referencia es 30 °C, el rango de operación va de −5 °C a +40 °C y el de almacenamiento de −25 °C a +70 °C.
| Corriente nominal | 32 A |
|---|---|
| Número de polos | 2P (monofásico) |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Tipo de curva | C |
| Poder de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Tensión de prueba dieléctrica (1 min) | 2 kV |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección máx. conexión superior | 25 mm² AWG 18/3 |
| Sección máx. conexión inferior | 25 mm² AWG 18/3 |
| Sección conductor recomendada | 6 mm² (para 25–32 A) |
| Par de apriete | 2 Nm |
| Dimensiones (An × Al × Fo) | 35,6 × 81,4 × 79,0 mm |
| Grado de protección | IP20 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Norma | IEC/EN 60898-1 |
