Interruptor magnetotérmico de la serie BX7B para instalaciones trifásicas, con corriente nominal de 20 A y configuración 3+N polos. Curva de disparo tipo C, montaje en carril DIN de 35 mm (EN 60175), tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de corte nominal 6.000 A y grado de protección IP20. Conforme a la norma IEC/EN 60898-1. Dimensiones: 71,2 × 81,4 × 79,0 mm.

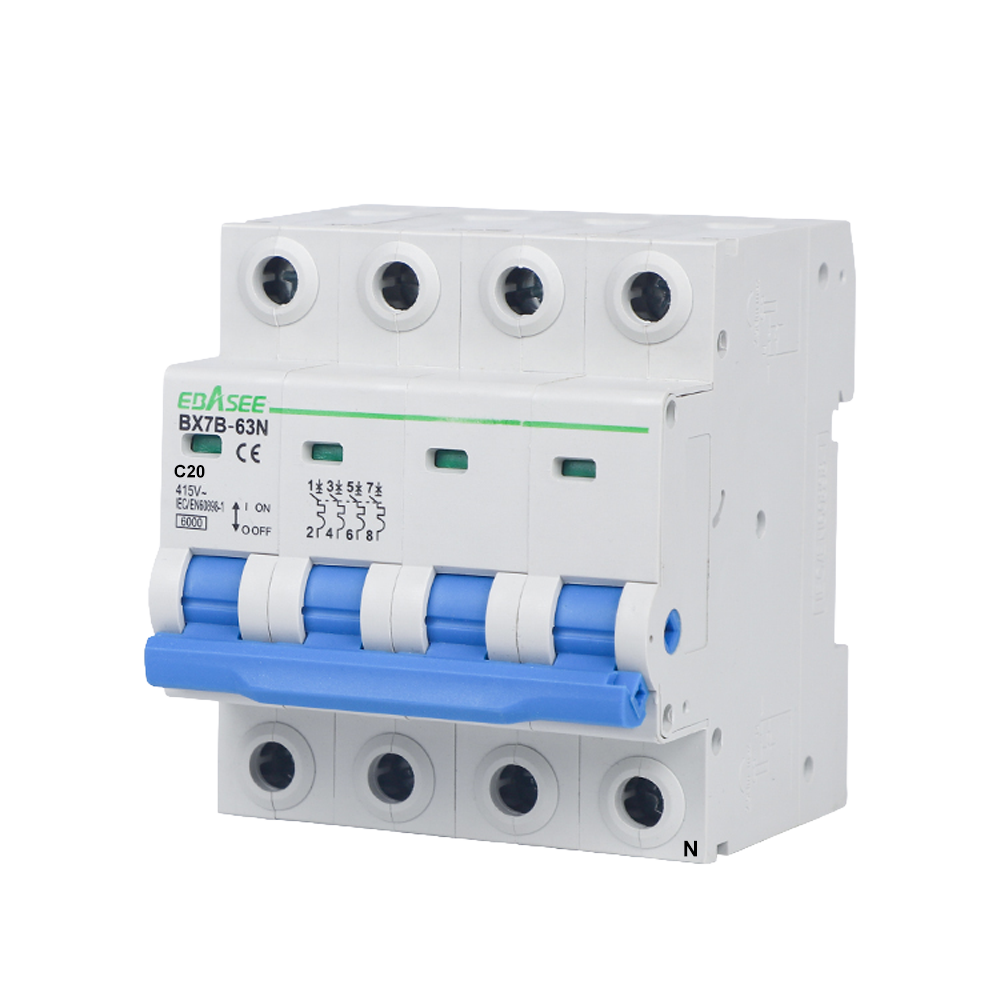

El BX7B-63N-20A-3P+N es un interruptor magnetotérmico modular de la serie BX7B diseñado para proteger circuitos eléctricos trifásicos frente a sobrecargas y cortocircuitos. Con configuración 3+N polos y corriente nominal de 20 A, se integra fácilmente en cuadros de distribución mediante carril DIN estándar y cumple la norma internacional IEC/EN 60898-1.
El dispositivo opera a una tensión nominal de 415 V con frecuencia de 50/60 Hz y ofrece una tensión de aislamiento de 500 V y una tensión pico de 6.000 V. Su capacidad de corte nominal es de 6.000 A, suficiente para instalaciones de distribución en entornos comerciales e industriales ligeros. La curva de disparo tipo C garantiza una protección adecuada para cargas de carácter general con arranques moderados. El grado de polución admitido es 2.
El magnetotérmico se monta sobre carril DIN simétrico de 35 mm conforme a EN 60175. Los terminales admiten cable flexible o rígido y barra colectora tipo pin (pin-type busbar), con conexión superior e inferior. La sección máxima admisible en ambos bornes es de 25 mm² (AWG 18/3) y el par de apriete recomendado es de 2 Nm. La sección de conductor recomendada para esta corriente nominal es de 6 mm².
La vida eléctrica certificada es de 6.000 operaciones bajo carga y la vida mecánica de 20.000 ciclos de maniobra. El grado de protección es IP20, adecuado para su instalación en el interior de cuadros eléctricos. La temperatura de referencia es de 30 °C, el rango de operación va de −5 °C a +40 °C y el de almacenamiento de −25 °C a +70 °C.
| Corriente nominal | 20 A |
|---|---|
| Número de polos | 3+N (trifásico) |
| Tipo de curva | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6.000 A |
| Tensión pico | 6.000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Sección conductor recomendada | 6 mm² |
| Par de apriete | 2 Nm |
| Vida eléctrica | 6.000 operaciones |
| Vida mecánica | 20.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Normativa | IEC/EN 60898-1 |
