Interruptor magnetotérmico de la serie BX7B, corriente nominal 16 A, 2 polos para instalaciones monofásicas, curva tipo C, montaje en carril DIN de 35 mm (EN 60715). Tensión nominal 240 V, tensión de aislamiento 500 V, capacidad de corte 6000 A. Sección de conductor recomendada 2,5 mm². Grado de protección IP20. Cumple la norma IEC/EN 60898-1.

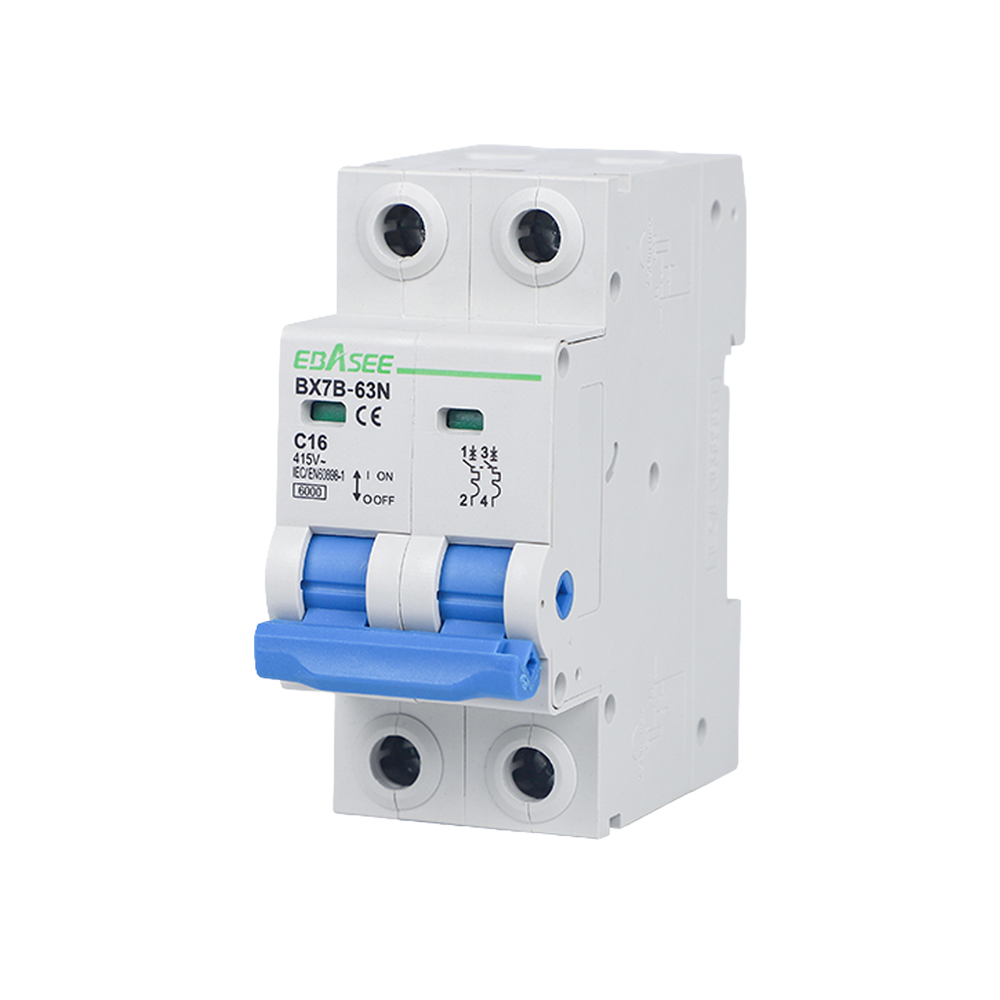

El Ebasee BX7B-63N-16A-2P es un interruptor magnetotérmico bipolar de la serie BX7B diseñado para proteger circuitos eléctricos monofásicos frente a sobrecargas y cortocircuitos. Con una corriente nominal de 16 A, curva de disparo tipo C y una capacidad de corte de 6000 A, se integra en carril DIN de 35 mm conforme a EN 60715 y cumple la norma IEC/EN 60898-1.
El dispositivo opera a una tensión nominal de 240 V con tensión de aislamiento de 500 V y frecuencia de 50/60 Hz. La curva tipo C lo hace adecuado para cargas con picos de arranque moderados, como circuitos de iluminación, tomas de corriente y pequeños equipos. La capacidad de corte nominal es de 6000 A y la tensión de impulso pico soportada alcanza los 6000 V.
Admite conexión de cable o barra colectora tipo pin tanto en el terminal superior como en el inferior. La sección máxima admisible en ambos terminales es de 25 mm² (AWG 18/3) y el par de apriete recomendado es de 2 Nm. La sección de conductor recomendada para la corriente nominal de 16 A es de 2,5 mm². El montaje se realiza sobre carril DIN de 35 mm mediante clipado rápido, lo que agiliza la instalación en cuadros eléctricos residenciales, comerciales e industriales.
| Gama | Interruptor magnetotérmico BX7B |
|---|---|
| Montaje | Carril DIN 35 mm (EN 60715) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Torque de apriete | 2 Nm |
| Sección conductor recomendada | 2,5 mm² (13-20 A) |
| Dimensiones (An × Al × Fo) | 35,6 × 81,4 × 79,0 mm |
| Corriente nominal | 16 A |
| Número de polos | 2P (Monofásico) |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Tipo de curva | C |
| Grado de polución | 2 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | -5 a 40 °C |
| Temperatura de almacenamiento | -25 a 70 °C |
| Normativa | IEC/EN 60898-1 |
