Interruptor magnetotérmico monofásico de la serie BX7B, con corriente nominal de 20 A, 1 polo y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 240 V, tensión de aislamiento 500 V, capacidad de corte nominal 6000 A. Sección de conductor recomendada 2,5 mm². Grado de protección IP20. Cumple la norma IEC/EN 60898-1. Dimensiones: 17,8 × 81,4 × 79,0 mm.

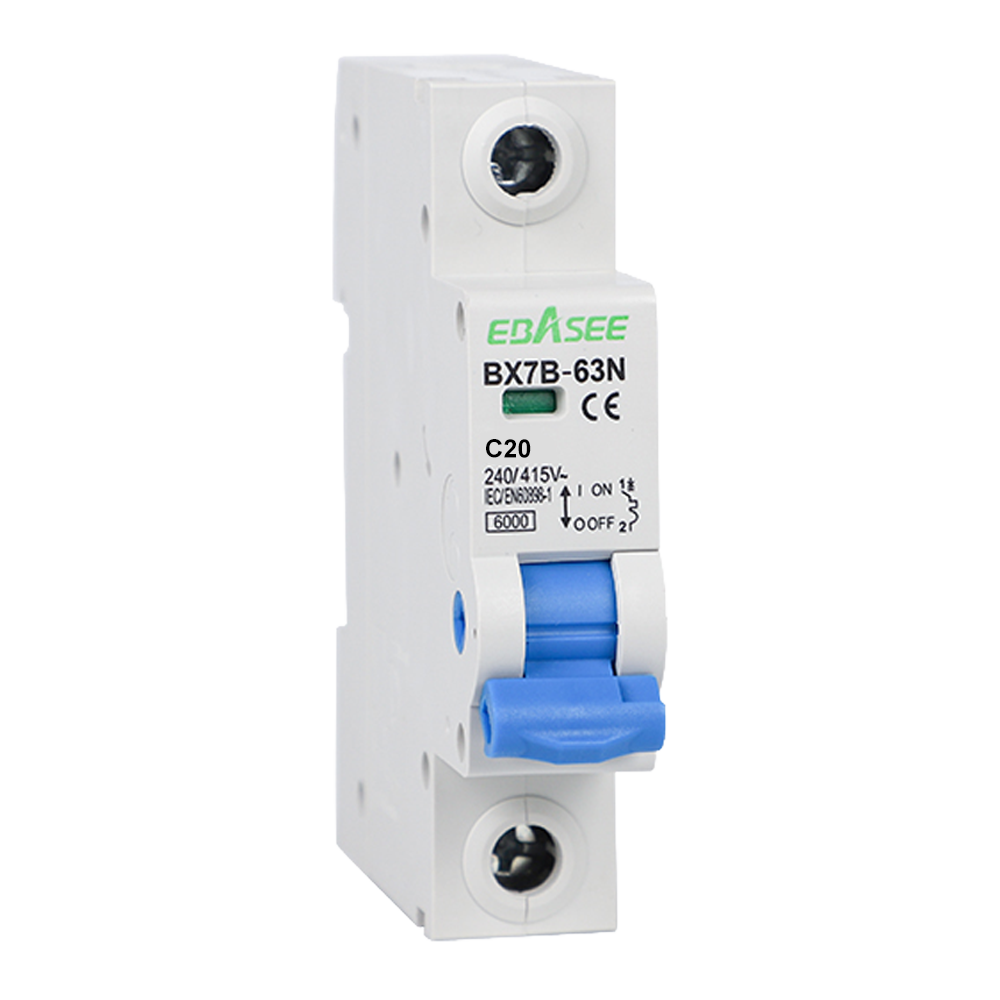

El BX7B-63N-20A-1P es un interruptor magnetotérmico de 1 polo y 20 A perteneciente a la serie BX7B, diseñado para proteger circuitos eléctricos de baja tensión frente a sobrecargas y cortocircuitos en instalaciones monofásicas. Cumple la norma IEC/EN 60898-1 y se instala en carril DIN estándar de 35 mm.
La curva tipo C define el umbral de disparo magnético instantáneo entre 5 y 10 veces la corriente nominal, lo que hace al BX7B-63N-20A-1P adecuado para circuitos con cargas resistivas o inductivas moderadas: tomas de corriente, circuitos de iluminación, equipos de climatización doméstica y cuadros de distribución en viviendas, oficinas y locales comerciales. La capacidad de corte nominal es de 6000 A, suficiente para instalaciones de baja tensión con tensión pico declarada de 6000 V.
El dispositivo se fija sobre carril DIN de 35 mm según EN 60175 y admite conexión tanto por la parte superior como por la inferior. Los terminales aceptan cable o barra colectora de tipo pin (pin-type busbar) con sección de hasta 25 mm² (AWG 18/3). El par de apriete recomendado es de 2 Nm. Para la corriente nominal de 20 A se recomienda un conductor de 2,5 mm². Su anchura de 17,8 mm permite aprovechar al máximo el espacio en el cuadro eléctrico.
| Corriente nominal | 20 A |
|---|---|
| Número de polos | 1P (monofásico) |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Tipo de curva | C |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección máx. conexión superior | 25 mm² AWG 18/3 |
| Sección máx. conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección de conductor recomendada | 2,5 mm² (13–20 A) |
| Dimensiones (An × Al × Fo) | 17,8 × 81,4 × 79,0 mm |
| Grado de protección | IP20 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 a 40 °C |
| Temperatura de almacenamiento | −25 a 70 °C |
| Norma | IEC/EN 60898-1 |
