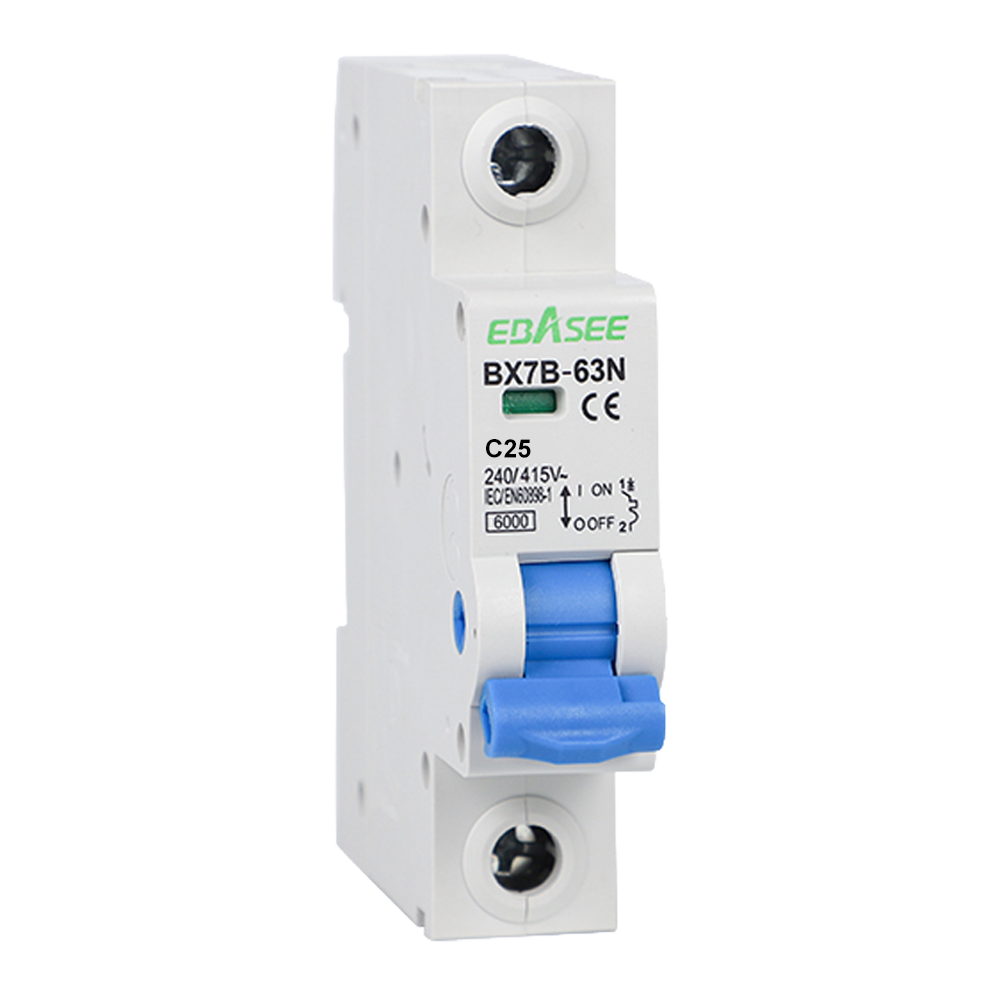

Shanghai Ebasee Electric BX7B-63N-25A-1P Interruptor Magnetotérmico 25 A 1P Curva C 6000 A

SKU: BX7B-63N-25A-1P

Interruptor magnetotérmico monofásico de la serie BX7B, corriente nominal 25 A, 1 polo, curva de disparo tipo C y poder de corte nominal de 6000 A. Tensión nominal 240 V, tensión de aislamiento 500 V, frecuencia 50/60 Hz. Montaje en carril DIN 35 mm (EN 60175), terminales para cable o barra colectora tipo pin, sección de conexión hasta 25 mm², par de apriete 2 Nm. Grado de protección IP20. Cumple la norma IEC/EN 60898-1.

Oferta -35%
Ebasee Fuente carril DIN Magnetotérmico 25A 1P
€2.00 €1.30 +IVA
Ahorras: €0.70 ( -35% )
En stock

Interruptor magnetotérmico BX7B-63N-25A-1P: protección monofásica de 25 A con curva C y poder de corte 6000 A

El BX7B-63N-25A-1P de Shanghai Ebasee Electric es un interruptor magnetotérmico de 1 polo para instalaciones monofásicas, con corriente nominal de 25 A y curva de disparo tipo C. Protege circuitos eléctricos frente a sobrecargas y cortocircuitos, y cumple la norma IEC/EN 60898-1.

Características eléctricas

Con una tensión nominal de 240 V y una tensión de aislamiento de 500 V, el BX7B-63N-25A-1P opera en redes de 50/60 Hz. Su poder de corte nominal es de 6000 A y la tensión pico soportada alcanza los 6000 V. La curva tipo C lo hace adecuado para cargas con corrientes de arranque moderadas-altas, habituales en instalaciones comerciales, terciarias y de distribución general. El grado de polución de diseño es 2.

Instalación y conexiones

El dispositivo se monta sobre carril DIN de 35 mm según EN 60175. Admite terminales de cable o barra colectora de tipo pin (pin-type busbar), con conexión tanto por la parte superior como por la inferior. La sección máxima de conexión en ambos bornes es de 25 mm² (AWG 18/3). El par de apriete recomendado es de 2 Nm y la sección de conductor recomendada para la corriente nominal de 25-32 A es de 4 mm². Sus dimensiones compactas —17,8 mm de ancho × 81,4 mm de alto × 79,0 mm de fondo— facilitan la integración en cuadros eléctricos junto a otros dispositivos de protección.

Especificaciones técnicas

Gama Interruptor magnetotérmico BX7B
Corriente nominal 25 A
Número de polos 1P (Monofásico)
Tipo de curva C
Tensión nominal 240 V
Tensión de aislamiento 500 V
Frecuencia nominal 50/60 Hz
Poder de corte nominal 6000 A
Tensión pico 6000 V
Grado de polución 2
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora (pin-type busbar)
Conexión Superior / inferior
Sección conexión superior 25 mm² AWG 18/3
Sección conexión inferior 25 mm² AWG 18/3
Par de apriete 2 Nm
Sección conductor recomendada 4 mm² (para 25-32 A)
Vida eléctrica 6000 operaciones
Vida mecánica 20 000 ciclos
Grado de protección IP20
Temperatura de referencia 30 °C
Temperatura de operación -5 °C a 40 °C
Temperatura de almacenamiento -25 °C a 70 °C
Dimensiones (An × Al × Fo) 17,8 × 81,4 × 79,0 mm
Normativa IEC/EN 60898-1
