El TFM20 de Tecnofire es un módulo direccionable con 2 entradas independientes para lazo analógico, con doble aislador de cortocircuito, 2 salidas para repetidores ópticos y 8 criterios de funcionamiento programables. Certificado EN 54-17/18.
El Tecnofire TFM20 es un módulo direccionable equipado con 2 entradas independientes para lazo analógico. Cada entrada se identifica individualmente por la central, admite conexión en modo Alarma o Fallo y dispone de su propia salida para repetidor óptico remoto. El módulo incorpora doble aislador de cortocircuito, 8 criterios de funcionamiento programables y compatibilidad con la gestión RSC® de Tecnofire.
El TFM20 debe instalarse exclusivamente en lazos de detección de centrales analógicas direccionables Tecnofire. Durante el diseño e instalación es obligatorio observar la normativa vigente. La programación de la dirección 00 excluye el módulo de operación, aunque su consumo sigue afectando al lazo.
El TFM20 dispone de dos entradas físicas que se corresponden con dos unidades lógicas independientes. La Entrada 1 recibe la dirección física programada en los selectores rotativos; la Entrada 2 recibe automáticamente esa dirección incrementada en una unidad. Si se desactivan los DIP 1 y 2, la Entrada 2 queda excluida y el módulo opera con una única unidad lógica, liberando la dirección lógica correspondiente.
Cada entrada admite uno de ocho criterios: Generar alarma (activa alarma directa), Ninguno (operando para fórmulas lógicas), Generar reconocimiento, Generar reset, Parar/restaurar sirenas, Retroalimentación (verifica ejecución de un comando), Parar/restaurar sirenas por estado y Excluir/restaurar salidas por estado. Los criterios marcados como «Non-EN 54» no forman parte de las funciones normalizadas por EN 54.
El módulo integra un separador de línea con doble aislador de cortocircuito. Ante un cortocircuito en el lazo, el separador aísla el tramo afectado garantizando el funcionamiento correcto de los dispositivos situados aguas arriba y aguas abajo. La intervención genera una señal de fallo «Separador abierto» en la central.

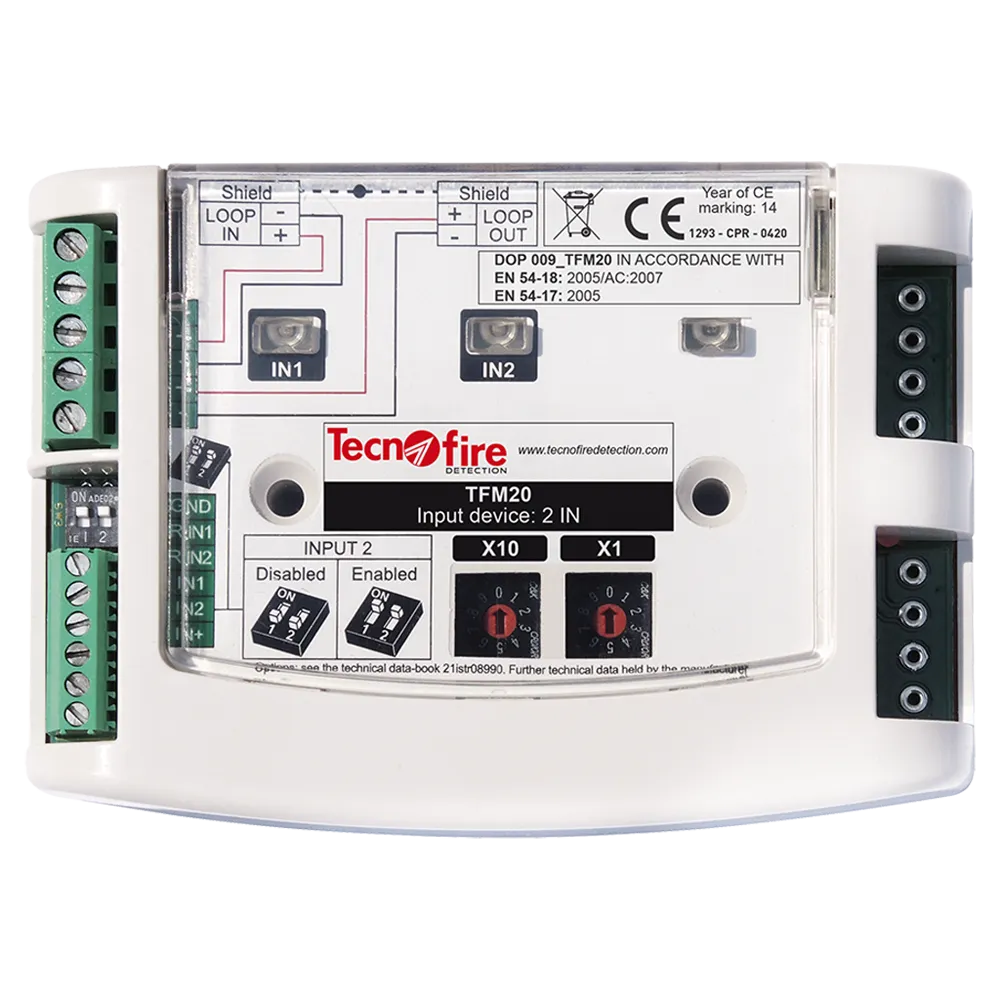

La dirección física se configura mediante dos selectores rotativos decimales (decenas: X10, unidades: X1), accesibles bajo la tapa transparente. El rango válido es de 01 a 99. El módulo se instala en superficie o en carril DIN mediante el accesorio TFDIN opcional. La carcasa es de ABS en color blanco con grado de protección IP4x.
Compatible con la gestión RSC® de Tecnofire para programación, control y supervisión remota. Las funciones de diagnóstico disponibles incluyen: identificación del dispositivo, autodeclaración del tipo y versiones HW/FW, lectura de niveles eléctricos, monitor de resistencia de terminación de línea, estadísticas de comunicación (tramas enviadas, errores, latencia y porcentaje de éxito) y lectura de consumo.
| Modelo | TFM20 |
|---|---|
| Referencia | TF4TFM20 |
| Número de entradas | 2 (Entrada 1 + Entrada 2 excluible) |
| Salidas para repetidores ópticos | 2 |
| Criterios de funcionamiento | 8 criterios programables |
| Tipo de conexión | Lazo analógico direccionable |
| Aislador de cortocircuito | Doble, integrado |
| Rango de direcciones | 01 a 99 |
| Grado de protección | IP4x |
| Material de la carcasa | ABS, color blanco |
| Dimensiones (L × H × P) | 112 × 78 × 25 mm |
| Montaje | En superficie o carril DIN (accesorio TFDIN) |
| Normativa | EN 54-18:2005/AC:2007 – EN 54-17:2005 |
| Número de certificación | 1293-CPR-0420 |
El TFM20 está indicado para instalaciones de detección de incendios donde se precise supervisar contactos secos o dispositivos convencionales integrados en un lazo analógico direccionable Tecnofire. Es especialmente adecuado para la supervisión de pulsadores convencionales, válvulas, dampers o cualquier elemento de campo que genere una señal de contacto, en entornos que requieran trazabilidad individual de cada punto de entrada conforme a EN 54-17 y EN 54-18.
