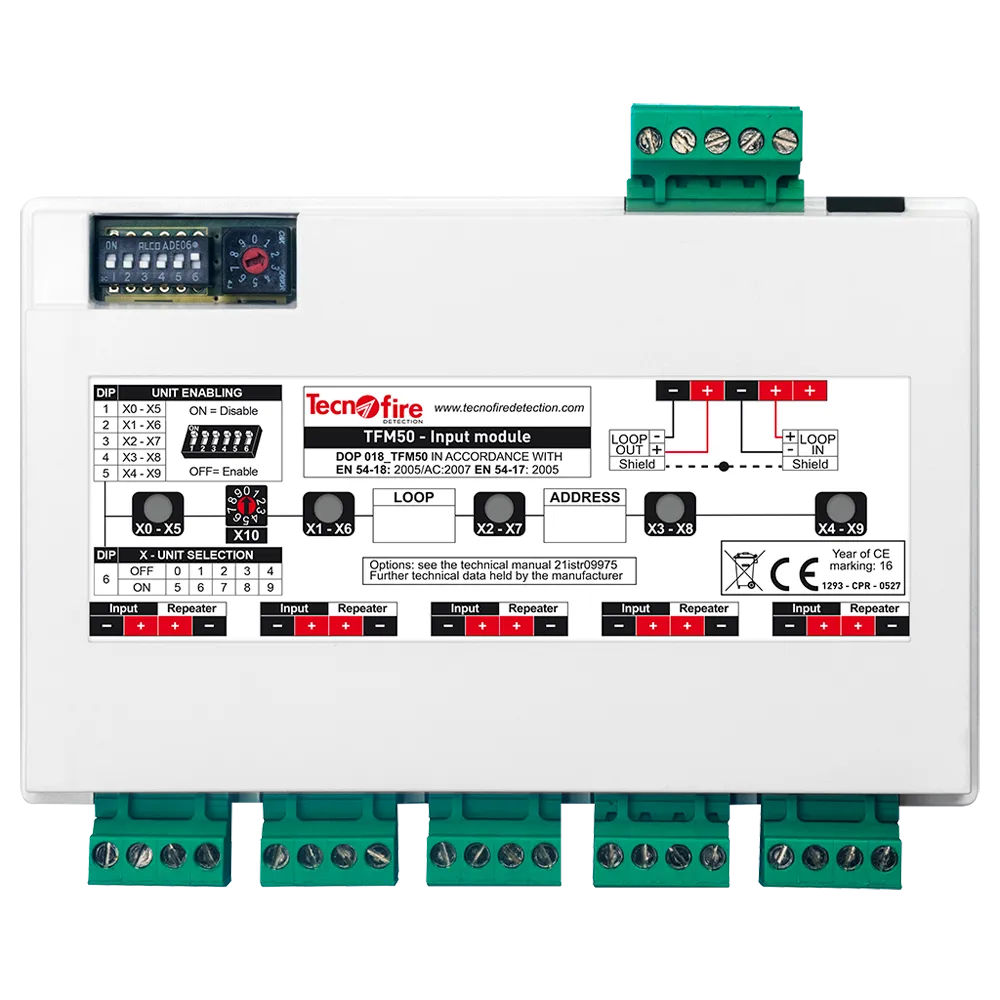

Módulo direccionable Tecnofire TFM50-LP con 5 entradas individuales identificadas por el sistema, doble aislador de cortocircuito y carcasa de altura reducida. Compatible con lazos analógicos direccionables Tecnofire. Certificado EN 54-17 y EN 54-18.
100 disponibles
El Tecnofire TFM50-LP es un módulo direccionable de 5 entradas independientes diseñado para integrarse en lazos analógicos direccionables de centrales Tecnofire. Cada entrada es identificada individualmente por el sistema y puede configurarse en modo Alarma o Fallo, con criterios de funcionamiento programables. La carcasa de altura reducida lo convierte en la opción idónea cuando el espacio de instalación es limitado. Cumple con las normas EN 54-18:2005/AC:2007 y EN 54-17:2005, con certificado de homologación 1293-CPR-0527.
Este módulo debe instalarse exclusivamente en lazos de detección de centrales analógicas direccionables Tecnofire. Durante el diseño e instalación es obligatorio cumplir la normativa vigente. Algunas funciones (generar reconocimiento, generar reset, parar/restaurar sirenas, estado exclusión/restauración salidas) son funciones No EN 54 y deben evaluarse con arreglo a la reglamentación aplicable en cada proyecto.
El TFM50-LP está formado por cinco unidades físicas/lógicas independientes. Cada entrada puede excluirse individualmente mediante los DIP switches 1 a 5. Las direcciones correspondientes a las entradas excluidas quedan libres y pueden utilizarse para direccionar otros módulos del sistema.
El direccionamiento de las entradas se programa mediante un selector rotativo decimal, que establece la decena (×10), y el DIP 6, que selecciona la secuencia baja (X0–X4) con DIP 6 en OFF, o la secuencia alta (X5–X9) con DIP 6 en ON. El rango de direcciones válido es de 01 a 99; la dirección 00 no está gestionada.
El módulo integra un separador de línea con doble aislador. Ante un cortocircuito en el lazo, el separador se activa y aísla el tramo afectado, garantizando el correcto funcionamiento de los dispositivos conectados aguas arriba y aguas abajo. La intervención genera una señal de fallo «Separador abierto» en la central.
A cada entrada puede asociarse uno de los ocho criterios de funcionamiento disponibles: generar alarma, ninguno (para uso en fórmulas lógicas), generar reconocimiento, generar reset, parar/restaurar sirenas, verificación de ejecución de comando (Feedback), estado parar/restaurar sirenas, y estado excluir/restaurar salidas. Los tres últimos criterios, junto con generar reconocimiento y generar reset, son funciones No EN 54.
El módulo es compatible con la gestión RSC®, que permite la programación, supervisión remota y control desde la central Tecnofire. Las centrales Tecnofire gestionan funciones de test y diagnóstico especializadas para el módulo TECNO-input, incluyendo identificación, autodeclaración y versiones de hardware y firmware.
| Modelo | TFM50-LP |
|---|---|
| Referencia | TF4TFM50LP |
| Número de entradas | 5 |
| Número de salidas para indicadores ópticos | 5 |
| LED indicadores de estado | 5 (uno por entrada) |
| Modo de conexión de entradas | Alarma o Fallo, con resistencia EOL |
| Criterios de funcionamiento | 8 criterios programables |
| Aislador de cortocircuito | Doble aislador de línea integrado |
| Tipo de conexión | Lazo analógico direccionable |
| Rango de direcciones | 01 a 99 |
| Dimensiones (L × H × P) | 144 × 92 × 38,5 mm |
| Grado de protección | IP4x |
| Material de la carcasa | ABS |
| Color | Blanco |
| Fijación | Superficie o carril DIN |
| Normativa | EN 54-18:2005/AC:2007 — EN 54-17:2005 |
| Certificado de homologación | 1293-CPR-0527 |
El TFM50-LP es ideal para la supervisión de contactos externos en instalaciones de detección de incendios donde el espacio disponible para el módulo es reducido: armarios técnicos compactos, cajas de empotrar o instalaciones en carril DIN con limitaciones de profundidad. Su integración en el lazo direccionable Tecnofire permite monitorizar entradas de puertas cortafuego, dampers, pulsadores convencionales u otros dispositivos de campo, asociando a cada entrada el criterio de funcionamiento más adecuado para el proyecto.
