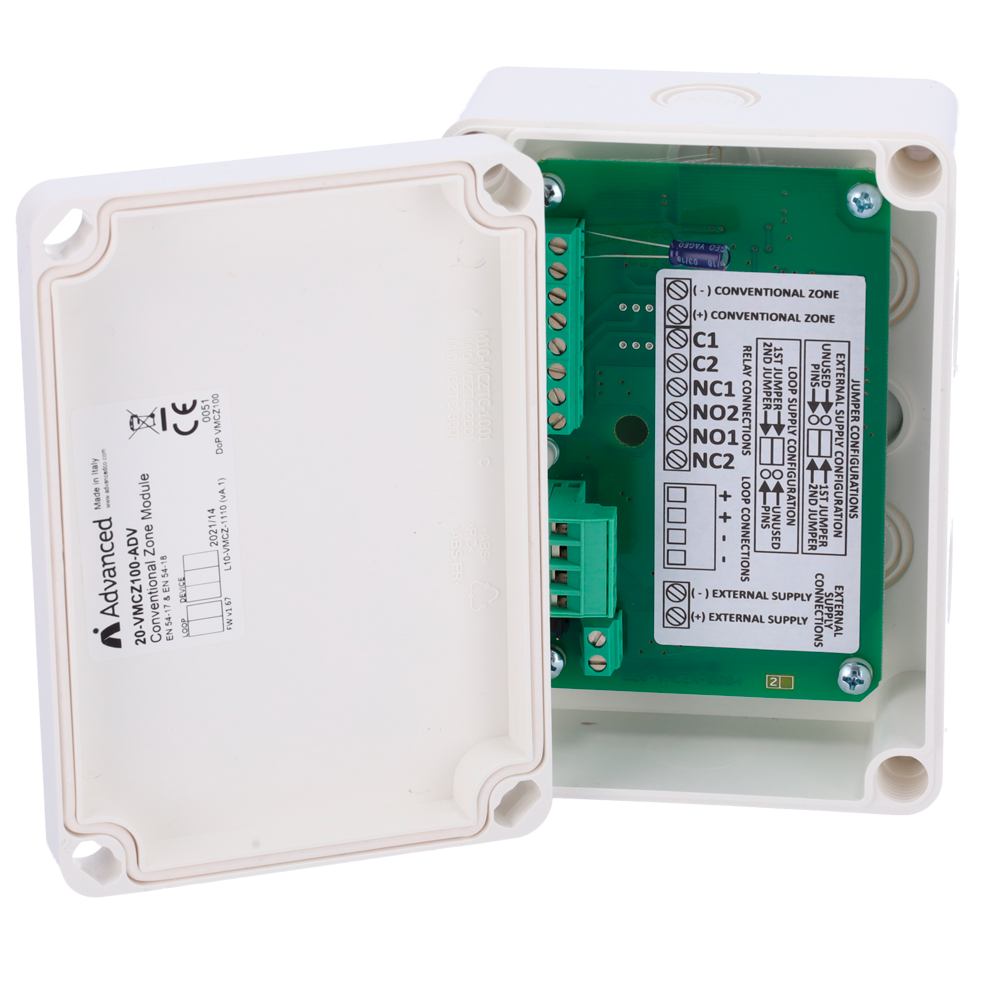

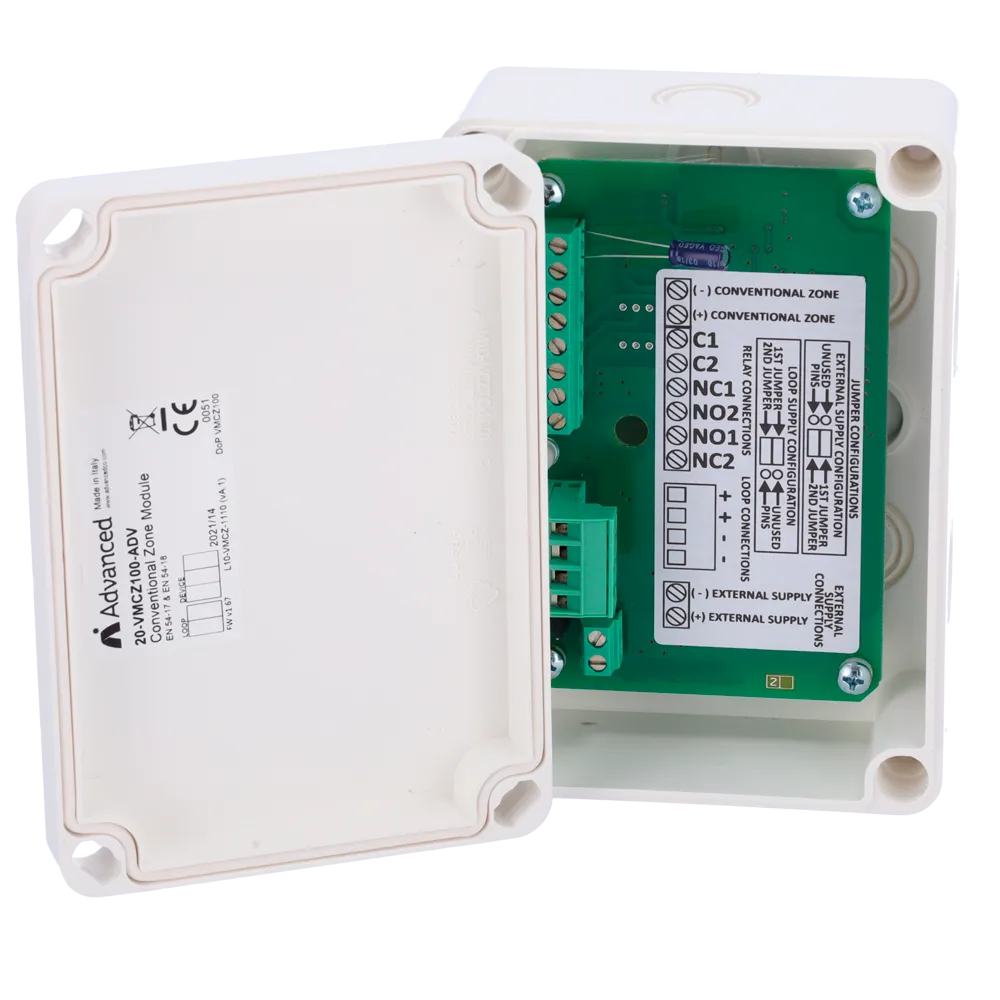

El módulo de zona convencional Advanced Axis 20-VMCZ100 permite integrar una zona de detectores convencionales en un lazo inteligente Axis, con aislador de cortocircuito integrado y salida de relé programable.
El Advanced 20-VMCZ100 es un módulo de zona convencional diseñado para integrar detectores convencionales en un lazo inteligente Axis. Incorpora aislador de cortocircuito bidireccional, salida de relé programable y supervisión completa del estado de la zona y de su alimentación.
Este módulo requiere instalación por personal técnico cualificado. La selección de la fuente de alimentación de zona (lazo o externa) debe realizarse mediante los puentes internos antes de la puesta en servicio.

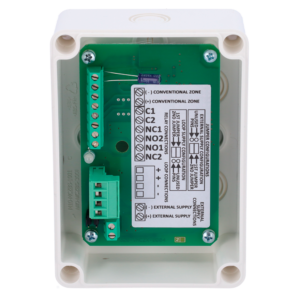

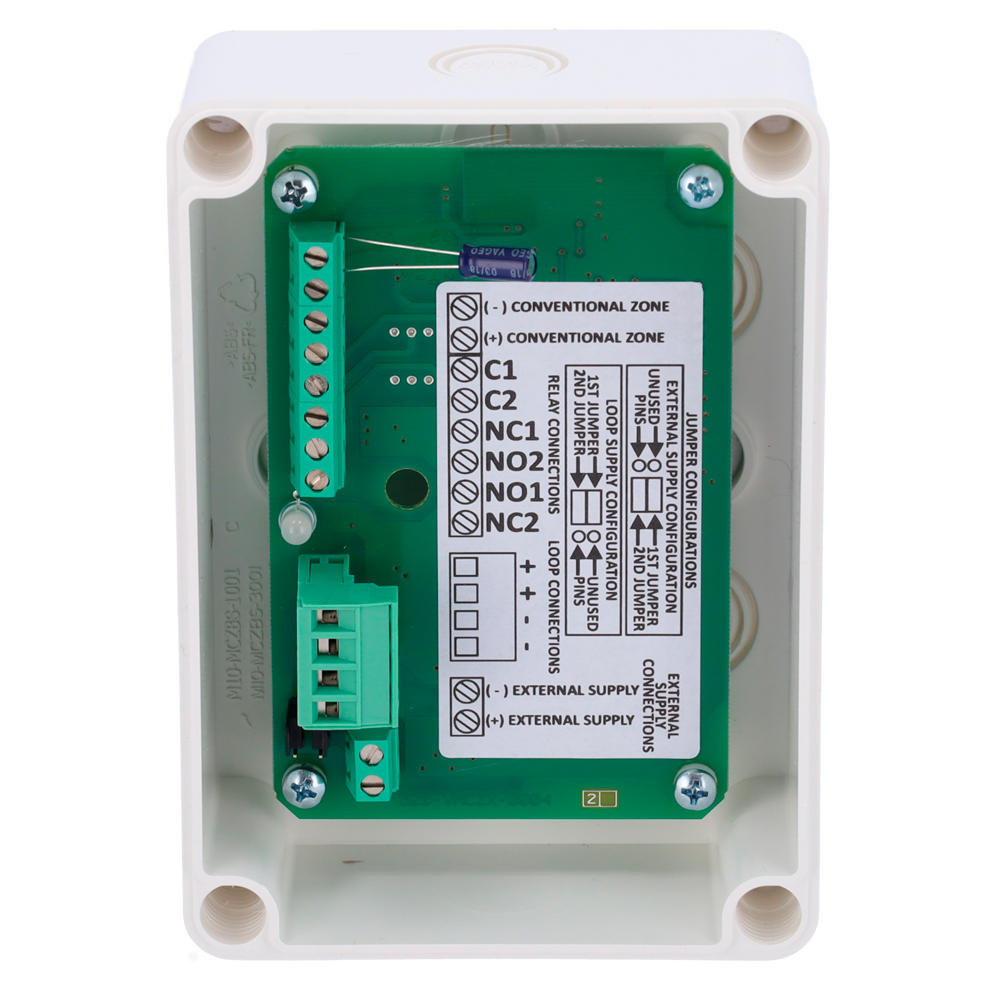

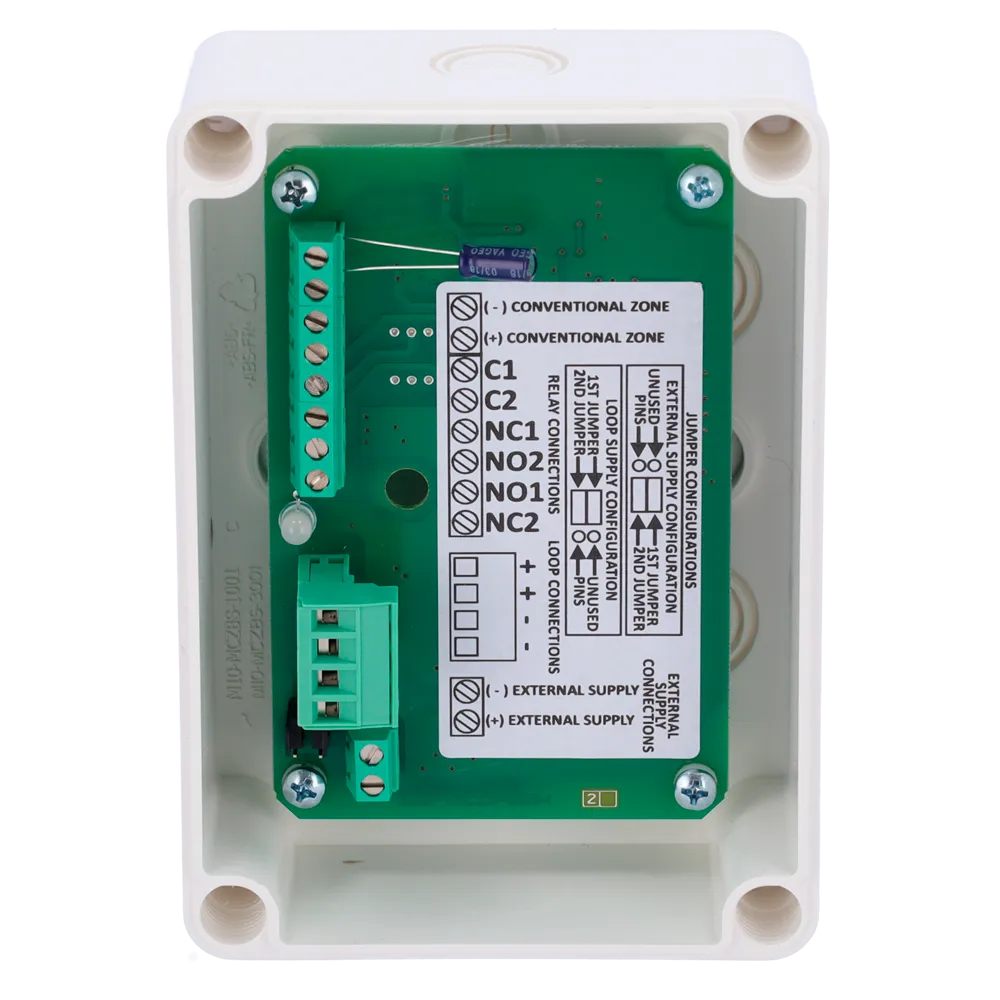

El 20-VMCZ100 actúa como interfaz entre una zona de detectores convencionales y el lazo inteligente analógico-direccionable Axis de Advanced. La zona puede recibir alimentación directamente del lazo o de una fuente externa, seleccionable mediante jumpers. El circuito de comunicación del lazo está completamente aislado de la zona convencional y de la alimentación externa, garantizando una alta inmunidad frente a perturbaciones.
El módulo identifica todos los estados posibles de la zona convencional: funcionamiento normal, circuito abierto, cortocircuito y alarma. Además, monitoriza continuamente la alimentación de la línea de detección, ya sea procedente del lazo o de la fuente externa, proporcionando información de calidad de línea al panel de control.
El dispositivo incorpora un aislador de cortocircuito bidireccional en cada unidad, cumpliendo los requisitos de la norma EN54-17. Esto garantiza que un cortocircuito en el lazo no inhabilite el resto de dispositivos conectados, manteniendo la integridad del sistema de detección.
El módulo admite direccionamiento automático desde el panel de control o de forma manual mediante un programador portátil. El límite de corriente de zona y la duración del pulso de reinicio son ajustables desde la central, con un umbral de corriente de zona entre 6 y 20 mA y un umbral de alarma de 2,5 a 15 mA. La capacidad del lazo Axis permite hasta 240 dispositivos por lazo.
El módulo dispone de una salida de relé de conmutación simple (2 A / 30 Vcc) que puede activarse mediante comando del panel de control. Esta salida puede utilizarse, por ejemplo, para enviar una señal de reinicio a determinados detectores convencionales conectados a la zona.
| Alimentación | 20-40 V |
|---|---|
| Consumo medio | 120 µA |
| Corriente en espera | 500 µA |
| Tiempo de arranque | 2 s |
| Temperatura de funcionamiento | -30 °C / +70 °C |
| Humedad máxima (sin condensación) | 95% HR |
| Dispositivo de fin de línea | Condensador (Ceol): 4,7 µF |
| Umbral de corriente de zona | 6 a 20 mA (umbral de alarma: 2,5 a 15 mA) |
| Relé de conmutación (nominal) | 2 A / 30 Vcc |
| Dimensiones (Al × An × P) | 93 × 130 × 58 mm |
| Peso | 190 g |
El módulo 20-VMCZ100 es idóneo para modernizar instalaciones existentes con detectores convencionales, integrándolas en un sistema analógico-direccionable Axis sin necesidad de sustituir los detectores. También resulta adecuado para edificios con zonas de detección convencional que deban supervisarse desde una central inteligente Axis, como hospitales, centros comerciales, oficinas e instalaciones industriales.
