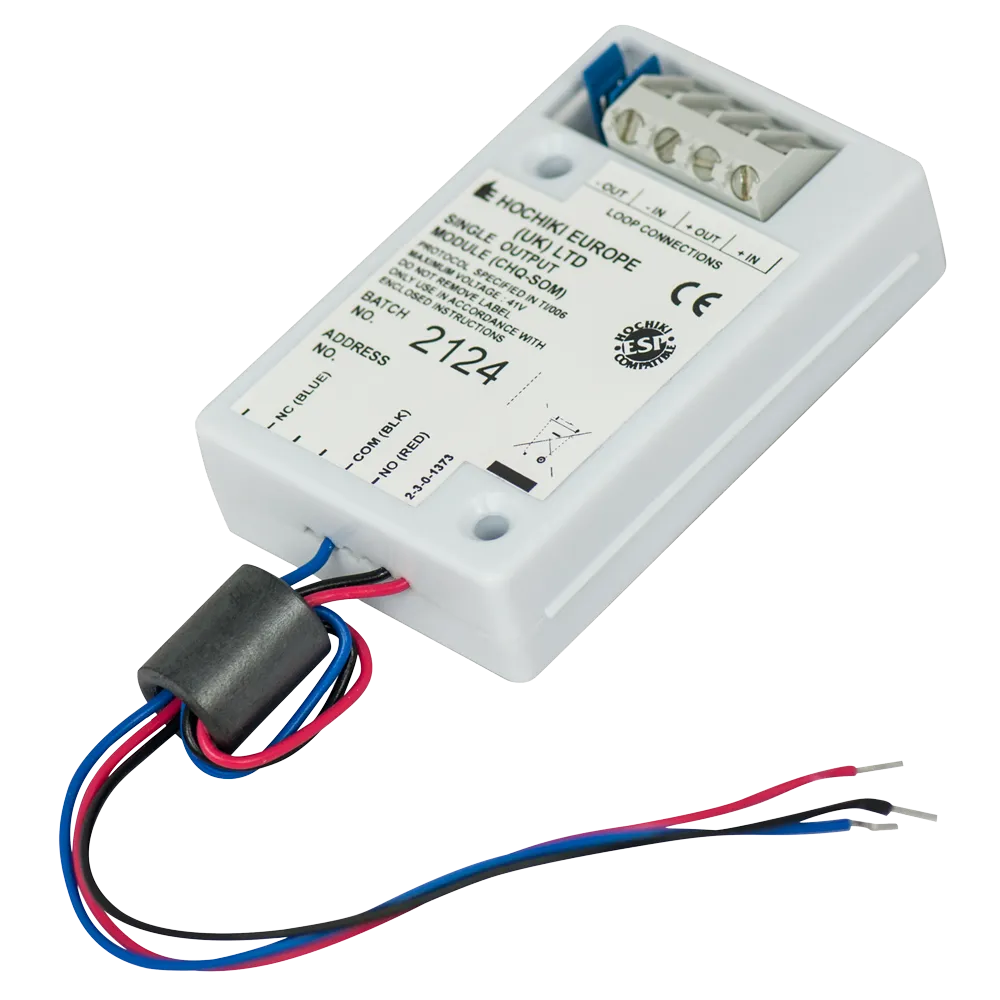

El Hochiki CHQ-SOM es un módulo de salida única monitorizada con relé libre de tensión, diseñado para su integración en bucles ESP. Compacto, con cables volantes codificados por colores y aprobación LPCB.
El Hochiki CHQ-SOM es un módulo compacto de salida única diseñado para añadir un relé monitorizado libre de tensión a un bucle ESP analógico-direccionable. Su reducido tamaño y sus cables volantes codificados por colores facilitan una instalación rápida y ordenada en instalaciones de detección de incendios.
Para mantener la aprobación LPCB, el módulo debe instalarse obligatoriamente en la carcasa SMB-1 (o equivalente conforme a EN54-18:2005, cláusula 5.9) con la placa SMB-ADAPTOR. Si se extrae el PCB de su carcasa protectora, la aprobación EN54 queda anulada. El estado de los contactos del relé será indeterminado hasta que la unidad reciba alimentación.
El CHQ-SOM ha sido desarrollado para conectar una salida de relé única al bucle ESP. El contacto de relé libre de tensión puede configurarse como normalmente abierto (N/A) o normalmente cerrado (N/C), con una capacidad de conmutación de hasta 30 V dc y 1 A en carga resistiva. El módulo dispone de tres cables volantes codificados por colores y un bloque de terminales para la conexión al bucle.
El CHQ-SOM se direcciona fácilmente mediante el programador manual TCH-B100 Hand Held Programmer. La instalación se realiza mediante cables volantes, lo que simplifica el cableado en campo. Para garantizar la conformidad con la aprobación LPCB, el módulo debe alojarse en la carcasa SMB-1 junto con la placa SMB-ADAPTOR, fijados con dos tornillos o tuercas M3.
El CHQ-SOM requiere compatibilidad con la central de incendios para su correcto funcionamiento. Verifique la compatibilidad con su central analógico-direccionable antes de proceder a la instalación.
El módulo presenta unas dimensiones de 65 × 42 × 15 mm y un peso de 25 g. La carcasa es de color marfil y está fabricada en ACS, garantizando robustez en entornos de detección de incendios.
| Código de pedido | CHQ-SOM |
|---|---|
| Tensión de funcionamiento | 17 – 41 V dc |
| Corriente en reposo / alarma | 150 μA (a 41 V) máx. |
| Tensión máxima de salida | 30 V dc |
| Corriente máxima de salida | 1 A (carga resistiva) |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Humedad máxima | 95% HR, sin condensación (a 40 °C) |
| Color / Material | Marfil / ACS |
| Peso | 25 g |
| Dimensiones (L × A × P) | 65 × 42 × 15 mm |
| Aprobación | LPCB |
El CHQ-SOM es idóneo para instalaciones de detección de incendios analógico-direccionables donde se precise activar dispositivos externos mediante un contacto de relé monitorizado integrado en el bucle ESP, como la gestión de puertas cortafuegos, ventilación de emergencia u otros sistemas auxiliares compatibles con las especificaciones de salida del módulo.
