Módulo de salida única monitorizada para lazo Axis de Advanced. Alimentado por el lazo, con aislador de cortocircuito integrado, protocolo totalmente digital y conexión mediante bornes enchufables de hasta 2,5 mm².
100 disponibles
El Advanced 20-VMMC100 es un módulo mini de salida única monitorizada diseñado para la gama Axis. Alimentado directamente por el lazo y basado en un protocolo totalmente digital, permite controlar dispositivos auxiliares como persianas cortafuego mediante el cierre de contactos. El canal de salida supervisa continuamente la línea y detecta condiciones de circuito abierto y cortocircuito, garantizando una respuesta rápida y segura.
Este módulo debe instalarse en una caja o envolvente eléctrica adecuada. La programación y configuración deben realizarse conforme a las instrucciones del fabricante y por personal técnico cualificado.
El 20-VMMC100 incorpora un aislador de cortocircuito bidireccional en cumplimiento de la norma EN54-17:2005. Esto garantiza que un fallo en el lazo no afecte al resto de dispositivos conectados, manteniendo la integridad del sistema de detección de incendios.
El módulo admite autodirección desde la central o asignación manual mediante programador de mano. Incorpora verificación digital de dirección duplicada, lo que simplifica la puesta en marcha y reduce errores de configuración.
El canal de salida monitoriza permanentemente la línea, detectando condiciones de circuito abierto y cortocircuito. Además, proporciona información sobre la calidad de la línea, facilitando el mantenimiento preventivo de la instalación.

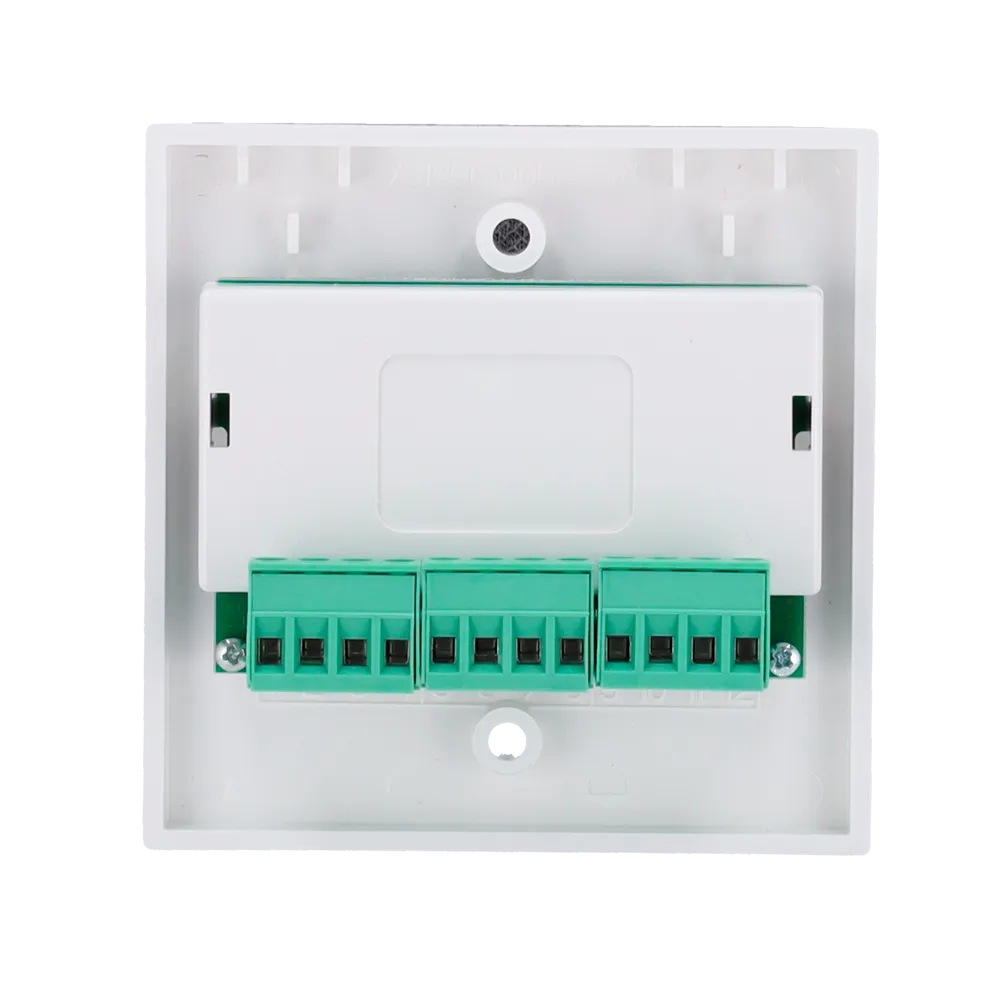

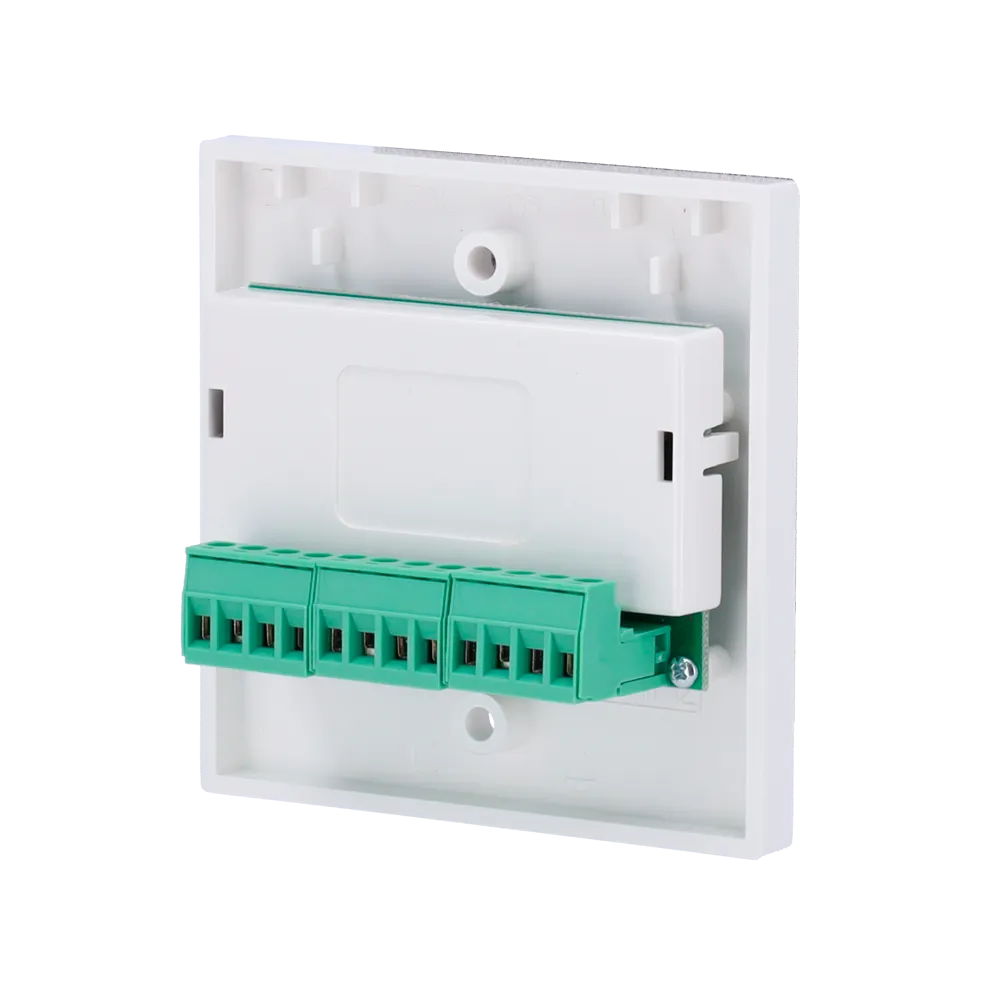

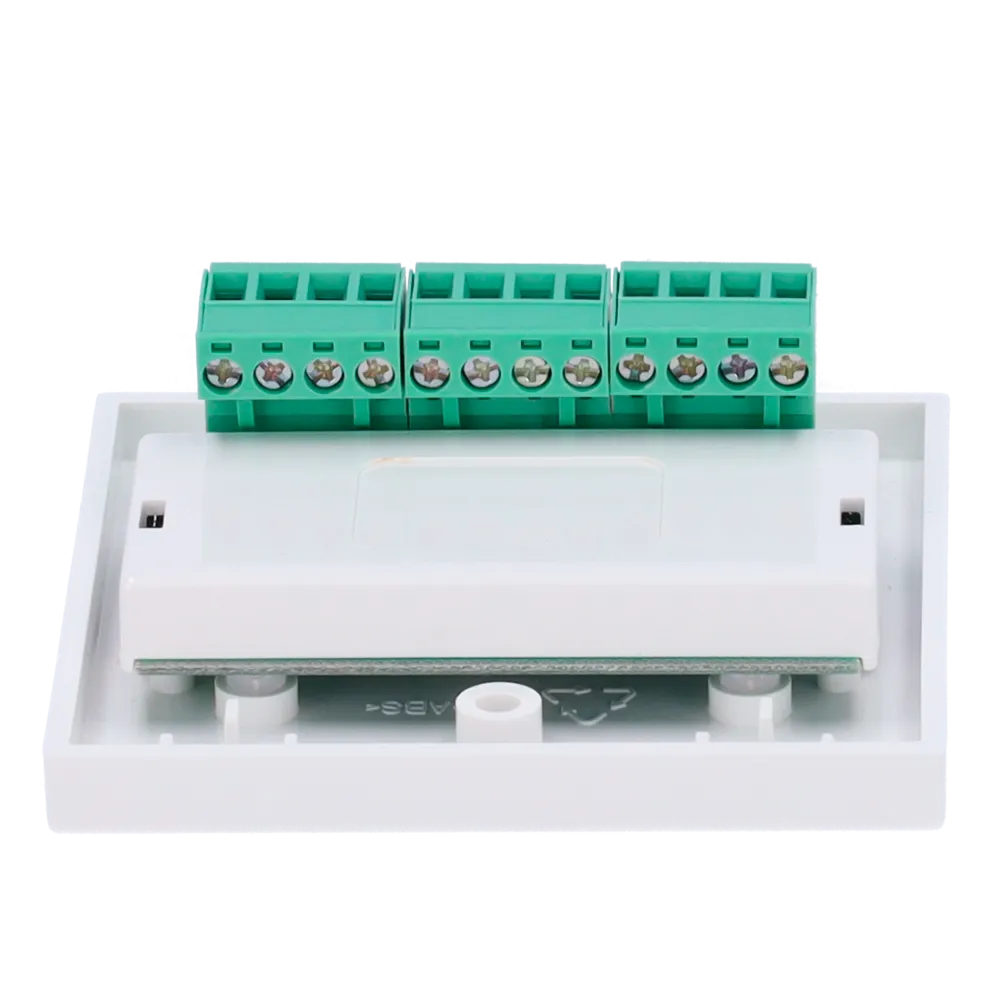

Las conexiones se realizan mediante bornes enchufables que admiten conductores de hasta 2,5 mm², lo que facilita el cableado y reduce el tiempo de instalación. El módulo puede alojarse en cualquier caja o envolvente eléctrica estándar.
Incorpora un LED bicolor (rojo/verde) controlado directamente por la central, permitiendo conocer el estado del módulo de forma visual e inmediata desde la propia instalación.
| Alimentación | 15–40 V |
|---|---|
| Consumo medio | 120 µA |
| Consumo LED | 6 mA a 24 Vcc |
| Conmutación del relé | 2 A / 30 Vcc |
| Resistencia de final de línea | 27 kΩ |
| Temperatura de funcionamiento | -30 °C / +70 °C |
| Humedad máxima | 95 % HR (sin condensación) |
| Dimensiones (Al × An × P) | 85 × 85 × 30 mm |
| Peso | 180 g |
| Grado de protección IP | IP21C |
| Norma | EN54-17:2005 |
El módulo 20-VMMC100 es idóneo para el control de dispositivos auxiliares de seguridad contra incendios, como persianas cortafuego, compuertas de ventilación y otros actuadores que requieran el cierre de contactos. Su diseño compacto y su amplio rango de temperatura lo hacen apto para instalaciones en entornos industriales, comerciales y de uso general donde se requiera supervisión continua del canal de salida.
