Módulo direccionable Tecnofire TFM420MA con dos entradas supervisadas para sensores 4-20 mA, umbral de alerta y alarma programables de forma independiente, salidas repetidoras y montaje en superficie o carril DIN omega.
Sin existencias

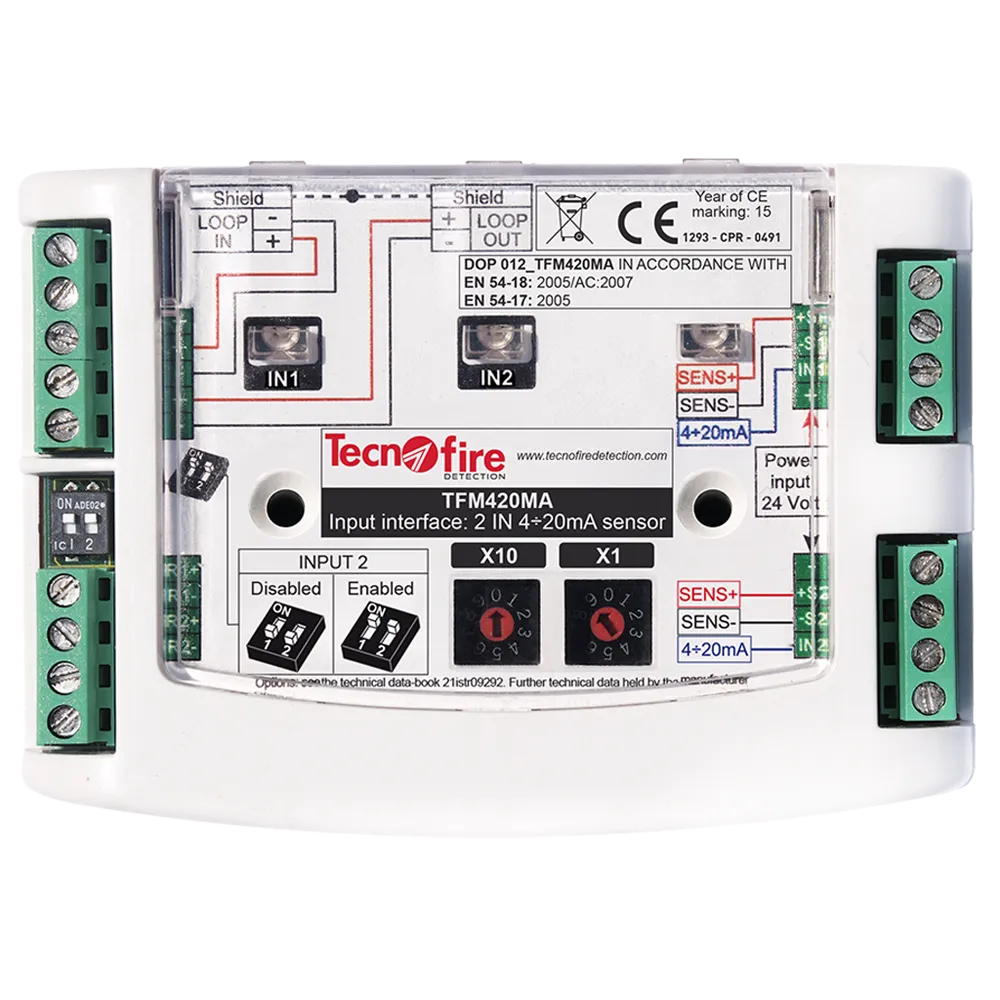

El Tecnofire TFM420MA es un módulo direccionable que integra dos unidades físico-lógicas supervisadas con entradas para dispositivos de corriente 4-20 mA. Permite la configuración independiente de umbrales de alerta y alarma, ofrece salidas repetidoras del estado de cada entrada y se gestiona de forma remota a través del protocolo propietario de alta velocidad RSC®.
Los modos «Genera reconocimiento» y «Genera reset» no están aprobados según EN 54. La instalación debe realizarse conforme a la normativa aplicable en cada proyecto. El ajuste de dirección 00 excluye el módulo del sistema, aunque continúa alimentándose desde el lazo.
El TFM420MA se conecta directamente al lazo de detección de las centrales Tecnofire TFA1-298, TFA2-596 y TFA4-1192. Dispone de separador de línea con doble aislador integrado, lo que garantiza la continuidad del lazo ante un fallo en el cableado. La carcasa es de ABS V0, color blanco, con grado de protección IP40.
La dirección física se programa mediante dos selectores decimales rotativos bajo la tapa superior: el marcado X10 corresponde a las decenas y X1 a las unidades, con rango válido de 01 a 99. La unidad lógica 1 toma siempre la dirección física programada; la unidad lógica 2 recibe automáticamente esa dirección incrementada en una unidad. Si se excluye la entrada 2, el módulo opera con una sola unidad lógica y una sola dirección.
Cada entrada puede configurarse con uno de cuatro criterios: Genera alarma (la superación del umbral activa una alarma), Ninguno (la superación no genera acción directa, pero puede emplearse en fórmulas operativas), Genera reconocimiento y Genera reset (estos dos últimos son modos no aprobados según EN 54). Dos LEDs dedicados indican en todo momento el estado de cada entrada.
El módulo permite notificar de forma separada y diferida la superación del umbral de alerta y del umbral de alarma. El aviso de umbral de alerta puede deshabilitarse. Los valores de umbral se ajustan en pasos de 0,5 mA dentro del rango 4-20 mA, con configuración independiente para cada entrada.
La gestión completa del dispositivo —configuración, supervisión y control de todos los parámetros funcionales— se realiza mediante el sistema propietario de alta velocidad RSC®, sin necesidad de acceso físico al módulo una vez instalado. El montaje puede efectuarse en superficie o en carril DIN omega utilizando el accesorio TFDIN.
| Modelo | TFM420MA |
|---|---|
| Tipo | Módulo direccionable dos entradas 4-20 mA |
| Número de entradas | 2 (4-20 mA) |
| Direcciones máximas utilizadas | 2 |
| Rango de direcciones físicas | 01 a 99 |
| Salidas repetidoras de estado | 2 |
| Indicadores LED | 2 (uno por entrada) |
| Separador de línea | Doble aislador integrado |
| Grado de protección | IP40 |
| Material de la carcasa | ABS V0 |
| Color | Blanco |
| Dimensiones (L × H × P) | 112 × 78 × 25 mm |
| Montaje | Superficie o carril DIN omega (accesorio TFDIN) |
| Protocolo de comunicación | RSC® (propietario de alta velocidad) |
| Centrales compatibles | TFA1-298, TFA2-596, TFA4-1192 |
| Certificación | EN 54-18:2005/AC:2007 – EN 54-17:2005 |
| Número de homologación | 1293-CPR–0491 |
| Referencia | TF4TFM420MA |
El TFM420MA está indicado para la integración de sensores analógicos de corriente 4-20 mA —como detectores de gas, presión o caudal— en sistemas de detección de incendios analógicos direccionables Tecnofire. Resulta especialmente adecuado en instalaciones industriales, edificios de uso público y entornos donde se requiere la supervisión continua de variables físicas con generación automática de alarma ante la superación de umbrales programados.
