Módulo de entrada simple monitorizado para lazos Axis de Advanced. Con aislador de cortocircuito integrado, protocolo totalmente digital y capacidad para hasta 240 dispositivos por lazo.
100 disponibles

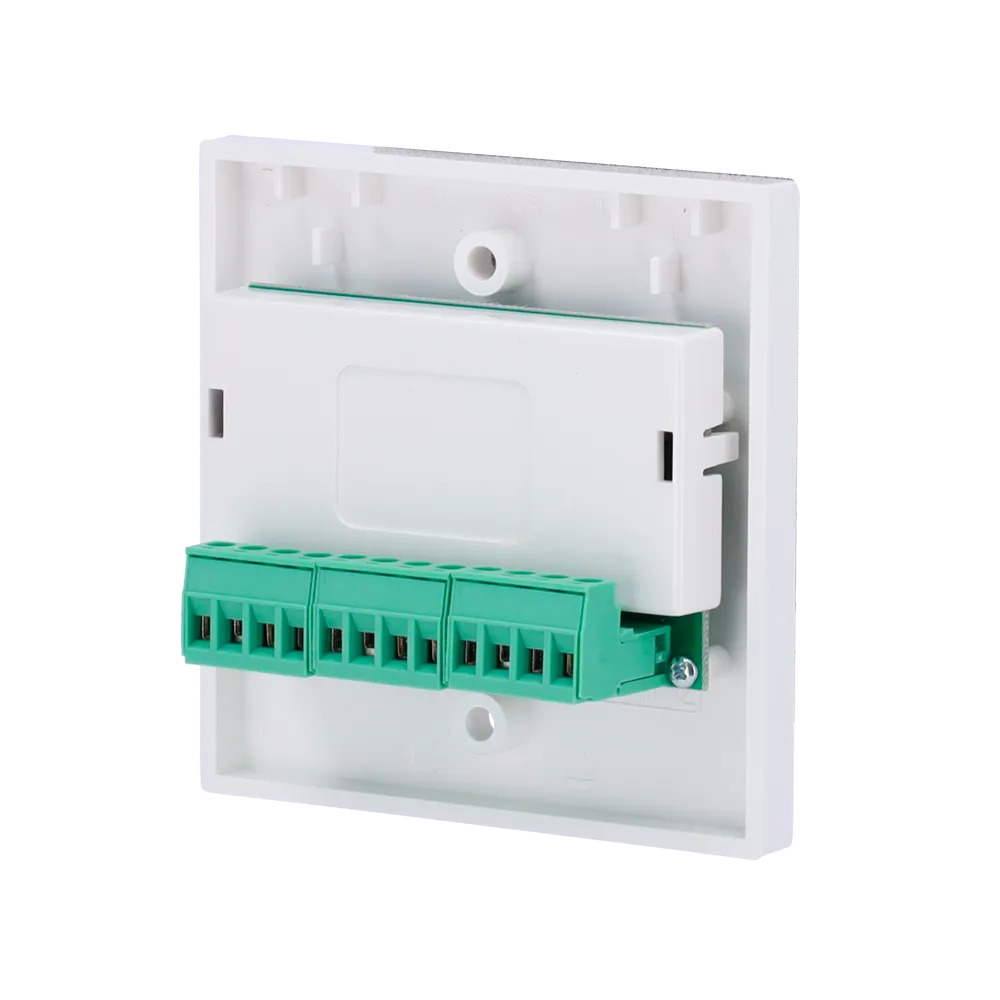

El Advanced 20-VMMI100 es un módulo mini de entrada simple monitorizado diseñado para lazos Axis. Alimentado directamente por el lazo y basado en un protocolo totalmente digital, permite supervisar dispositivos de alarma de incendio y auxiliares, detectando los estados Normal, Cortocircuito, Alarma y Circuito abierto con alta fiabilidad.
Este módulo debe instalarse en una envolvente o caja eléctrica adecuada. Compruebe siempre que la versión del firmware de la central Axis es compatible antes de la puesta en marcha.
El canal de entrada monitoriza continuamente la línea conectada y distingue entre cuatro estados: Normal, Cortocircuito, Alarma y Circuito abierto. Esto garantiza una detección rápida de alarmas y fallos, minimizando el tiempo de respuesta del sistema.
Cada módulo incorpora un aislador de cortocircuito bidireccional conforme a los requisitos de la norma EN54-17. Ante un cortocircuito en el lazo, el aislador limita el fallo a un segmento, manteniendo operativo el resto de la instalación.
La dirección del módulo puede asignarse de forma automática desde la central o manualmente mediante un programador de mano. Además, el sistema realiza una comprobación digital de direcciones duplicadas, lo que simplifica la puesta en marcha y el mantenimiento.

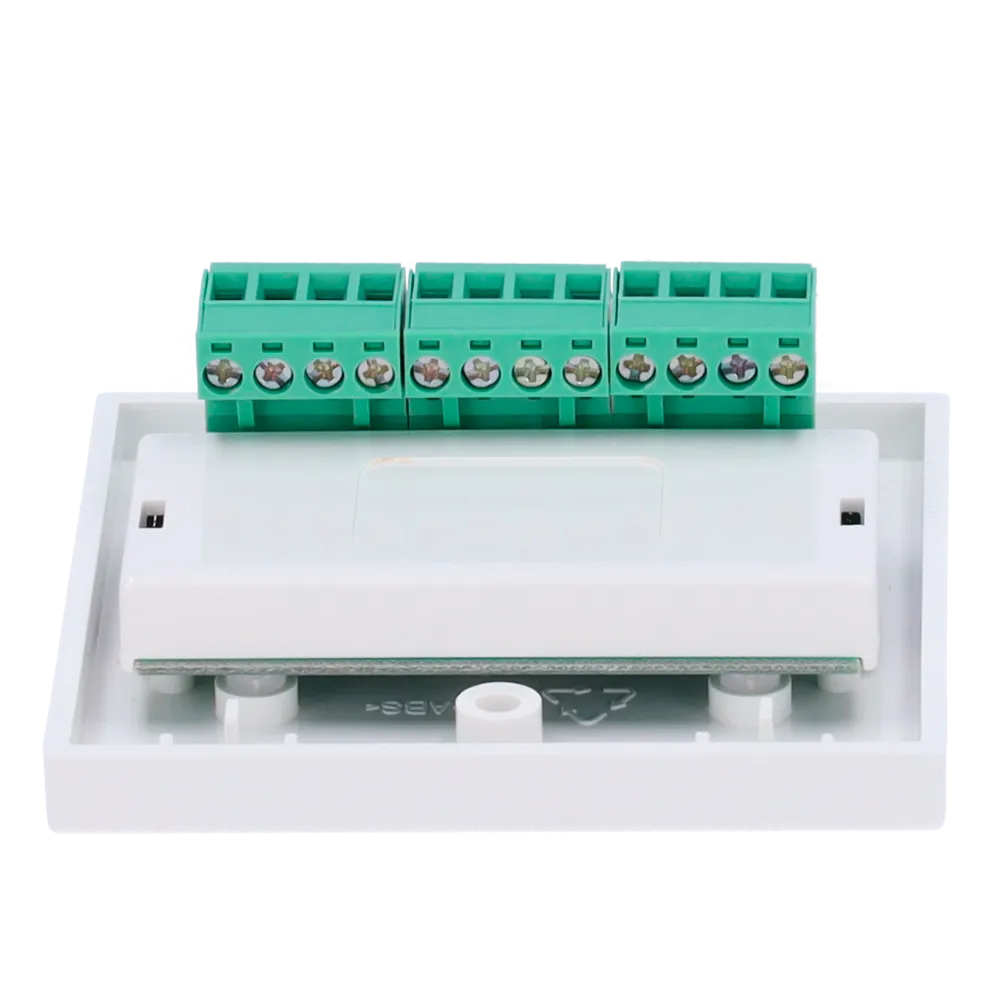

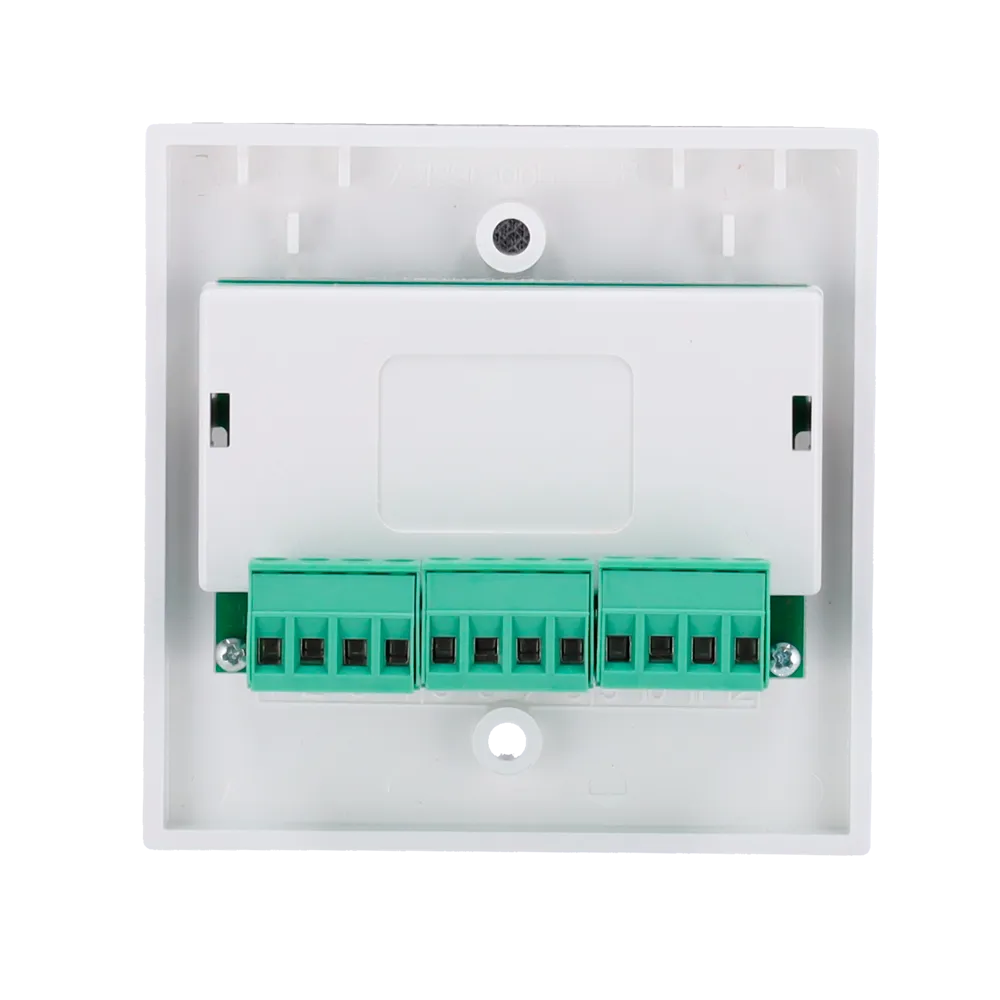

Las conexiones se efectúan mediante bornes enchufables que admiten conductores de hasta 2,5 mm². El módulo puede montarse en cualquier caja o envolvente eléctrica estándar, facilitando su integración en distintos entornos de instalación.
Dispone de un LED bicolor (rojo/verde) controlado directamente por la central, que permite verificar el estado del dispositivo de manera rápida y visual durante la inspección o el mantenimiento.
| Alimentación | 15-40 V |
|---|---|
| Consumo medio de corriente | 120 µA |
| Consumo LED | 6 mA a 24 Vdc |
| Temperatura de funcionamiento | -30 °C / +70 °C |
| Humedad máxima | 95% HR (sin condensación) |
| Resistencia de fin de línea (Reol) | 27 kΩ |
| Resistencia de alarma (Rw) | 10 kΩ |
| Dimensiones (Al x An x P) | 52 x 75 x 28 mm (sin soportes) |
| Peso | 180 g |
| Grado de protección IP | IP21C |
| Capacidad máxima por lazo | 240 dispositivos |
| Norma | EN54-3:2001 +A1:2002 +A2:2006 |
| Certificaciones | BRE/LPCB; UAE Civil Defence |
El módulo 20-VMMI100 es idóneo para la supervisión de dispositivos de alarma de incendio y auxiliares en instalaciones donde se requiera monitorización continua del estado de la línea. Su reducido tamaño lo hace especialmente adecuado para integrarse en cajas eléctricas con espacio limitado, tanto en edificios comerciales y de oficinas como en instalaciones industriales o infraestructuras críticas que operen con centrales Axis de Advanced.
