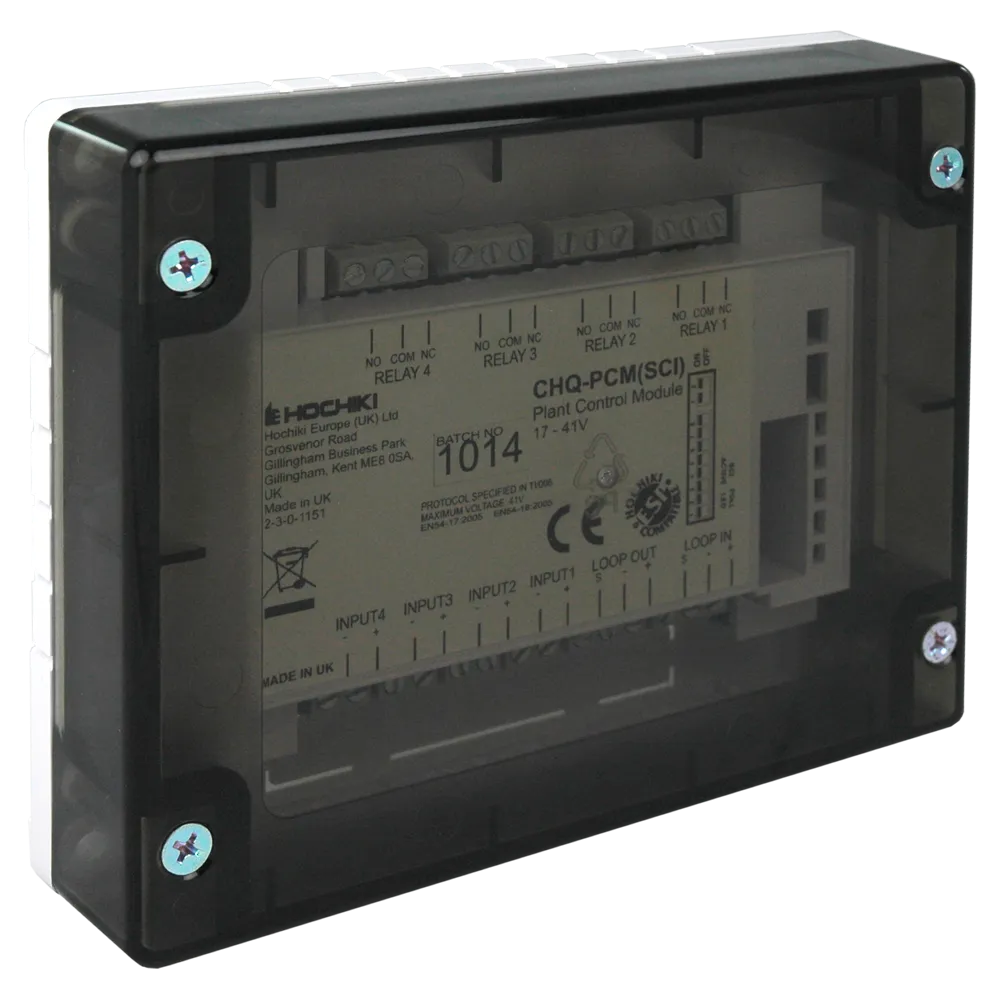

Módulo de entrada/salida analógico direccionable Hochiki CHQ-PCM(SCI) con 4 salidas de relé de cambio y 4 entradas monitorizadas, alimentado por lazo y con aislador de cortocircuito integrado.
El Hochiki CHQ-PCM(SCI) es un módulo de entrada/salida analógico direccionable, alimentado por lazo, que integra 4 salidas de relé de cambio y 4 entradas independientes monitorizadas. Diseñado para el control de compuertas, paros de planta y equipos, incorpora aislador de cortocircuito y cuenta con la aprobación LPCB.
El estado de los contactos del relé será indeterminado hasta que la unidad esté alimentada. La instalación debe realizarse por personal técnico cualificado y requiere una central de incendios analógico-direccionable compatible.
El CHQ-PCM(SCI) es un módulo de control de planta alimentado directamente por el lazo analógico direccionable. Sus cuatro salidas de relé de cambio disponen de contactos libres de tensión NA y NC que la central de incendios puede activar de forma independiente, facilitando la integración con sistemas de ventilación, compuertas cortafuego o equipos que deban detenerse ante una alarma.
Las cuatro entradas independientes permiten la monitorización local de alarma de incendio y fallos. Cada entrada puede configurarse para contactos normalmente abiertos (NA) o normalmente cerrados (NC) y está completamente monitorizada frente a cortocircuito (umbral: <50 Ω) y circuito abierto (umbral: >100 kΩ). La resistencia de final de línea (E.O.L.) es de 10 kΩ 5 % 0,25 W. La monitorización puede habilitarse o deshabilitarse por parejas mediante un interruptor DIL de dos posiciones.
Ambas variantes del módulo —CHQ-PCM(SCI) y CHQ-PCM/DIN(SCI)— incorporan un aislador de cortocircuito (SCI) integral que protege el lazo analógico ante fallos de cableado, manteniendo operativo el resto de la instalación.
El módulo estándar se monta directamente o bien con la caja trasera CHQ-BACKBOX, que eleva el grado de protección hasta IP65. Para instalaciones con cables de gran sección se recomienda la carcasa SMB-1 con placa adaptadora SMB-ADAPTOR. La versión CHQ-PCM/DIN(SCI) permite montaje en carril DIN y es especialmente adecuada para cuadros eléctricos.
El dispositivo utiliza comunicación digital mediante el protocolo ESP de Hochiki, con una única dirección de lazo. Es compatible con centrales de incendios analógico-direccionables Hochiki CHQ. La compatibilidad con la central es requisito imprescindible para ambas variantes.
| Referencia | CHQ-PCM(SCI) / CHQ-PCM/DIN(SCI) |
|---|---|
| Método de transmisión | Comunicación digital ESP |
| Tensión de funcionamiento | 17 – 41 VDC |
| Corriente en reposo | 300 µA |
| Consumo durante el sondeo | 22 mA ±20 % |
| Salidas de relé | 4 de cambio, contacto libre de tensión NA/NC |
| Tensión máxima de contacto | 30 VDC máx. |
| Corriente máxima de contacto | 1 A (carga resistiva) |
| Entradas monitorizadas | 4 independientes, NA o NC configurables |
| Resistencia E.O.L. | 10 kΩ, 5 %, 0,25 W |
| Umbral de entrada — ON | 470 Ω |
| Umbral de entrada — cortocircuito | <50 Ω |
| Umbral de entrada — circuito abierto | >100 kΩ |
| Corriente de fuga (contacto abierto) | 3 mA |
| Dimensiones módulo CHQ (con tapa) | L157 x W127 x H35 mm |
| Dimensiones con CHQ-BACKBOX | H79 mm |
| Dimensiones módulo DIN (con tapa) | L119 x W108 x H24 mm |
| Peso módulo CHQ | 332 g |
| Peso módulo DIN | 150 g |
| Material y color (CHQ) | ABS blanco |
| Material y color (DIN) | ABS verde |
| Certificación | Aprobado por LPCB |
El CHQ-PCM(SCI) es idóneo para instalaciones donde se requiere el control y supervisión de equipos de planta desde una central analógico-direccionable: cierre de compuertas cortafuego, paro de sistemas de ventilación o climatización, desconexión de maquinaria industrial y monitorización de contactos secos de sistemas auxiliares.
