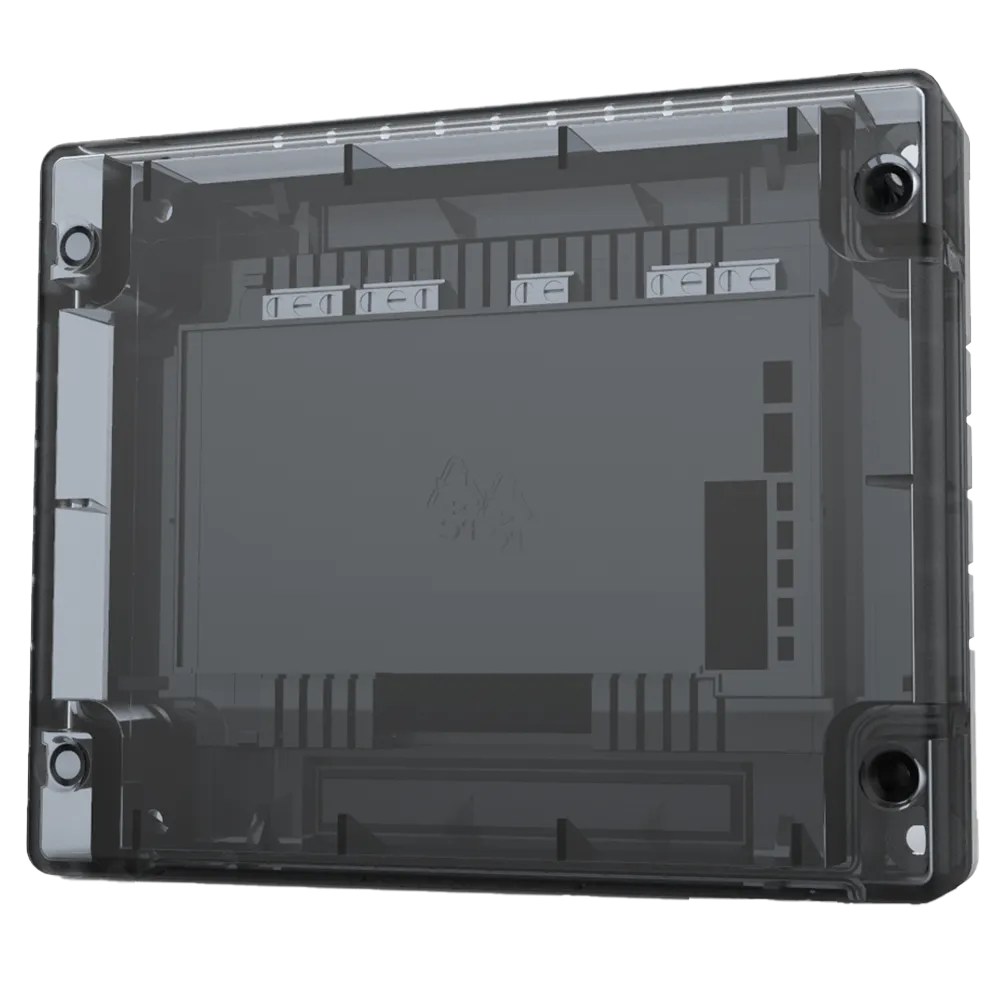

El Hochiki CHQ-DIM2(SCI) es un módulo dual de entrada analógico para la monitorización de dos contactos libres de tensión independientes, con aislador de cortocircuito integrado y alimentación por lazo.
El Hochiki CHQ-DIM2(SCI) es un módulo dual de entrada analógico-direccionable que permite monitorizar dos contactos libres de tensión independientes dentro de un sistema de detección de incendios. Con aislador de cortocircuito (SCI) integrado y alimentación directa por lazo, simplifica la integración de equipos externos como contactos de puertas, sprinklers o maquinaria industrial.
Este módulo requiere una central de incendios analógico-direccionable compatible. Para la monitorización de contactos normalmente cerrados, añadir 85 μA por entrada al consumo indicado.
El CHQ-DIM2(SCI) se presenta en formato mural estándar y en versión para carril DIN (CHQ-DZM/DIN(SCI)), ambas con aislador de cortocircuito integral. Dispone de una única dirección de lazo que gestiona las dos entradas, optimizando el uso de direcciones disponibles en la instalación.
Cada una de las dos entradas puede configurarse de forma independiente para supervisar contactos normalmente abiertos (NA) o normalmente cerrados (NC), adaptándose a la gran variedad de dispositivos presentes en instalaciones industriales, comerciales y de seguridad.
Ambas versiones del módulo incorporan un aislador de cortocircuito (SCI) que protege la integridad del lazo de detección ante un fallo puntual, limitando la corriente en cortocircuito a 8 mA y manteniendo operativos el resto de dispositivos conectados al lazo.
El módulo puede instalarse con la caja trasera CHQ-BACKBOX, lo que eleva el grado de protección hasta IP65 y permite el cumplimiento de BS 7671. La caja trasera incorpora prensaestopas y aumenta la profundidad total hasta 79 mm.
El CHQ-DIM2(SCI) está aprobado conforme a AS ISO 7240.17 y 7240.18. Existen variantes homologadas para uso marino y para aplicaciones SIL2, disponibles bajo el código CHQ-DIM2(SCI)/SIL.
| Código de pedido | CHQ-DIM2(SCI) / CHQ-DIM2(SCI)/SIL / CHQ-DZM/DIN(SCI) |
|---|---|
| Tensión de funcionamiento | 17 – 41 VDC |
| Corriente en reposo (típica) | 280 μA |
| Consumo de corriente (polling) | 22 mA ± 20 % |
| Consumo (ambas entradas activas) | 4,3 mA |
| Corriente en cortocircuito | 8 mA |
| Corriente máxima de cortocircuito (lazo) | 1 A |
| Resistencia de línea de entrada | Umbral ON <50 Ω, umbral OFF >100 kΩ |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -30 °C a +60 °C |
| Humedad máxima | 95 %HR sin condensación (a 40 °C) |
| Peso CHQ-DIM2(SCI) | 327 g (+ 235 g con tapa y caja trasera) |
| Dimensiones CHQ-DIM2(SCI) (con tapa) | L 157 x W 127 x D 35 mm |
| Dimensiones CHQ-DIM2(SCI) (con tapa y caja trasera) | D 79 mm |
| Peso CHQ-DIM2/DIN(SCI) | 113 g |
| Dimensiones CHQ-DIM2/DIN(SCI) | L 108 x W 119 x D 24 mm |
El CHQ-DIM2(SCI) es idóneo para la monitorización de contactos de puertas cortafuego, interruptores de flujo de sistemas de sprinklers, equipos de planta e instalaciones industriales donde se requiera integrar señales de contacto seco en un sistema de detección de incendios analógico-direccionable.
