El TFM10 es un módulo direccionable con 1 entrada configurable en modo Alarma o Fallo, doble aislador de cortocircuito, salida para repetidor óptico y montaje en superficie. Aprobado EN 54-17 y EN 54-18.
100 disponibles
El Tecnofire TFM10 es un módulo direccionable con 1 entrada configurable en modo Alarma o Fallo, diseñado para integrarse en el lazo analógico de las centrales Tecnofire. Incorpora doble aislador de cortocircuito, salida para repetidor óptico remoto y ocho criterios funcionales programables, ofreciendo gran flexibilidad en la gestión de señales externas dentro de la instalación de detección de incendios.
El TFM10 debe conectarse exclusivamente al lazo de detección de una central analógica direccionable Tecnofire. La dirección 00 deshabilita el módulo, pero su consumo sigue afectando al lazo. Deben respetarse la normativa vigente en las fases de diseño e instalación.
El TFM10 es un módulo de entrada direccionable que se integra en el lazo analógico de las centrales Tecnofire. Su única unidad lógica corresponde a la entrada física, cuyo estado se supervisa mediante un LED indicador y puede emplearse como operando dentro de fórmulas lógicas en la programación de la central. La gestión RSC® permite la programación, el control y la supervisión remotos del módulo.

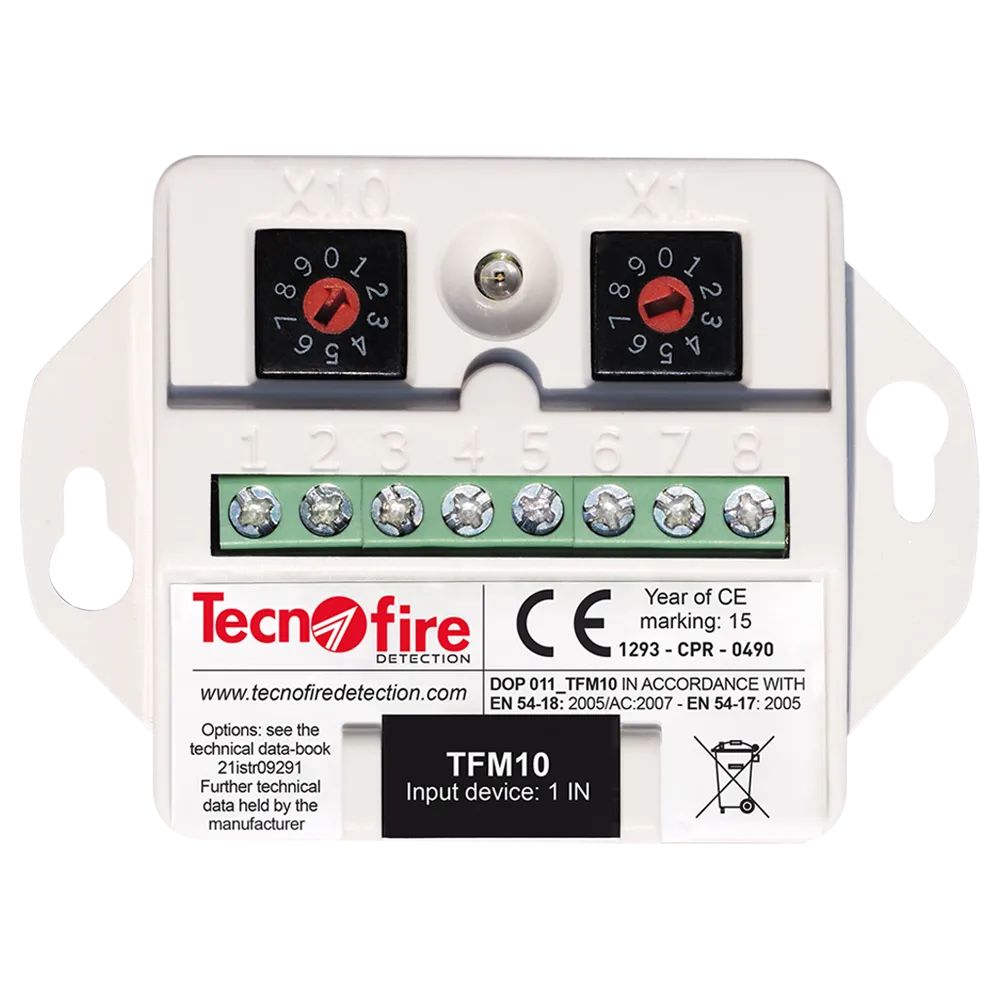

La dirección física del módulo se establece con dos conmutadores rotativos decimales: el selector X10 para las decenas y el X1 para las unidades. El rango válido comprende las direcciones de 01 a 99. Configurar la dirección a 00 desactiva el módulo, si bien su consumo continúa afectando al lazo; debe evitarse esta situación en instalaciones operativas.
El módulo integra un separador de línea con doble aislador. Ante un cortocircuito en el lazo, el separador actúa de forma automática para aislar el tramo defectuoso, garantizando el funcionamiento correcto de los dispositivos situados aguas arriba y aguas abajo. La activación del separador genera la señal de fallo «Separador abierto» en la central.
A la entrada del TFM10 puede asignarse uno de ocho criterios funcionales: Generar alarma, Ninguno (para uso en fórmulas lógicas), Generar reconocimiento, Generar reset, Parar/restaurar sirenas, Feedback, Parar/restaurar sirenas – estado y Excluir/restaurar salidas – estado. Además, dispone de una salida dedicada para gestionar un repetidor óptico remoto que señaliza el estado de la entrada.
Las centrales Tecnofire ofrecen funciones especializadas de diagnóstico para el TFM10: identificación visual mediante LED, autodeclaración del tipo de módulo, lectura de versiones de hardware y firmware, lectura de niveles eléctricos de funcionamiento, monitorización de la resistencia de terminación de línea y estadísticas de comunicación (cadenas enviadas, errores, porcentaje de éxito, latencia).
| Modelo | TFM10 |
|---|---|
| Referencia | TF4TFM10 |
| Tipo | Módulo direccionable con 1 entrada |
| Modo de entrada | Alarma o Fallo (configurable) |
| Criterios funcionales | 8 criterios programables |
| Rango de direcciones | 01 a 99 |
| Aislador de línea | Doble aislador de cortocircuito |
| Salida repetidor óptico | 1 salida dedicada |
| LED indicador | 1 LED de estado de entrada |
| Grado de protección | IP4x |
| Material de la carcasa | ABS, color blanco |
| Dimensiones con ranuras (L × H × P) | 69,5 × 49,8 × 17 mm |
| Dimensiones sin ranuras (L × H × P) | 49,8 × 49,8 × 17 mm |
| Montaje | En superficie |
| Normativa aprobada | EN 54-18:2005/AC:2007 – EN 54-17:2005 |
| Certificación | 1293-CPR-0490 |
El TFM10 es idóneo para la supervisión de contactos secos de dispositivos externos (pulsadores convencionales, detectores de gas, sistemas de extinción, etc.) integrados en un lazo analógico Tecnofire. Gracias a sus ocho criterios funcionales y su compatibilidad con fórmulas lógicas, resulta especialmente útil en instalaciones que requieren automatismos de alarma, reconocimiento o control de sirenas basados en señales de entrada externas.
