Módulo de interfaz multipropósito Advanced 20-VMIC602 con 6 entradas monitorizadas individuales y 2 contactos de relé libre de tensión «form C», alimentado por lazo y en carcasa IP65.
El Advanced 20-VMIC602 es un módulo de interfaz microprocesado, alimentado por lazo y basado en el protocolo digital AV, que proporciona 6 entradas monocanal monitorizadas y 2 salidas de relé libres de tensión «form C» para la supervisión y control de equipos auxiliares en sistemas de detección de incendios.
Este módulo debe instalarse y configurarse por personal técnico cualificado conforme a las normativas locales de instalación de sistemas de detección de incendios. Verifique la compatibilidad con la central antes de la puesta en servicio.
El 20-VMIC602-ADV pertenece a la familia de módulos multicanal de Advanced, diseñados para integrarse en lazos analógico-direccionables. Incorpora un aislador de cortocircuito bidireccional que garantiza la continuidad del lazo en caso de fallo, y cada entrada/salida es individualmente programable, facilitando configuraciones complejas de causa y efecto.
El módulo ofrece 6 entradas monocanal monitorizadas con resistencia de fin de línea Rsw de 10 kΩ. Permiten supervisar de forma continua el estado de dispositivos auxiliares y detectar averías en el cableado, contribuyendo a la integridad del sistema.
Las 2 salidas de contacto libre de tensión tipo «form C» (conmutación) soportan hasta 2 A a 30 V AC/DC. Son aptas para el accionamiento de equipos auxiliares como cortinas y compuertas cortafuego, entre otros dispositivos de control.

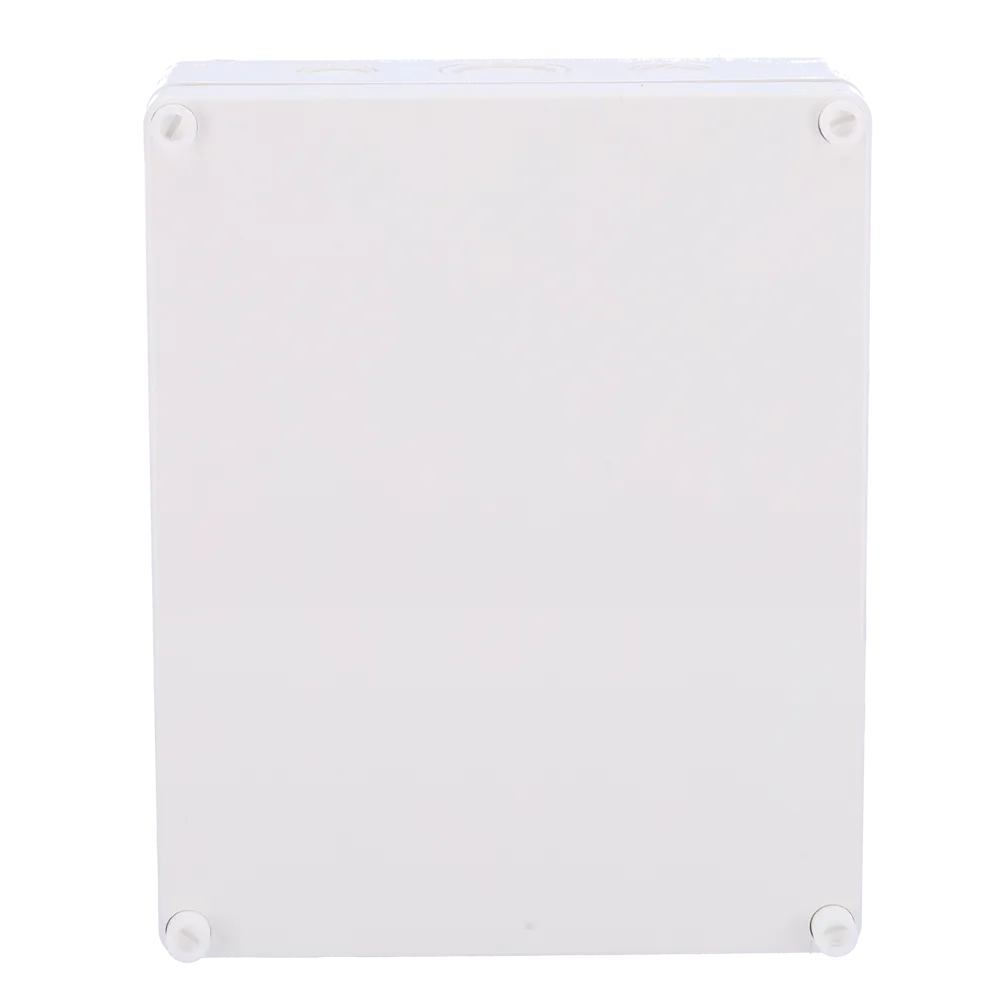

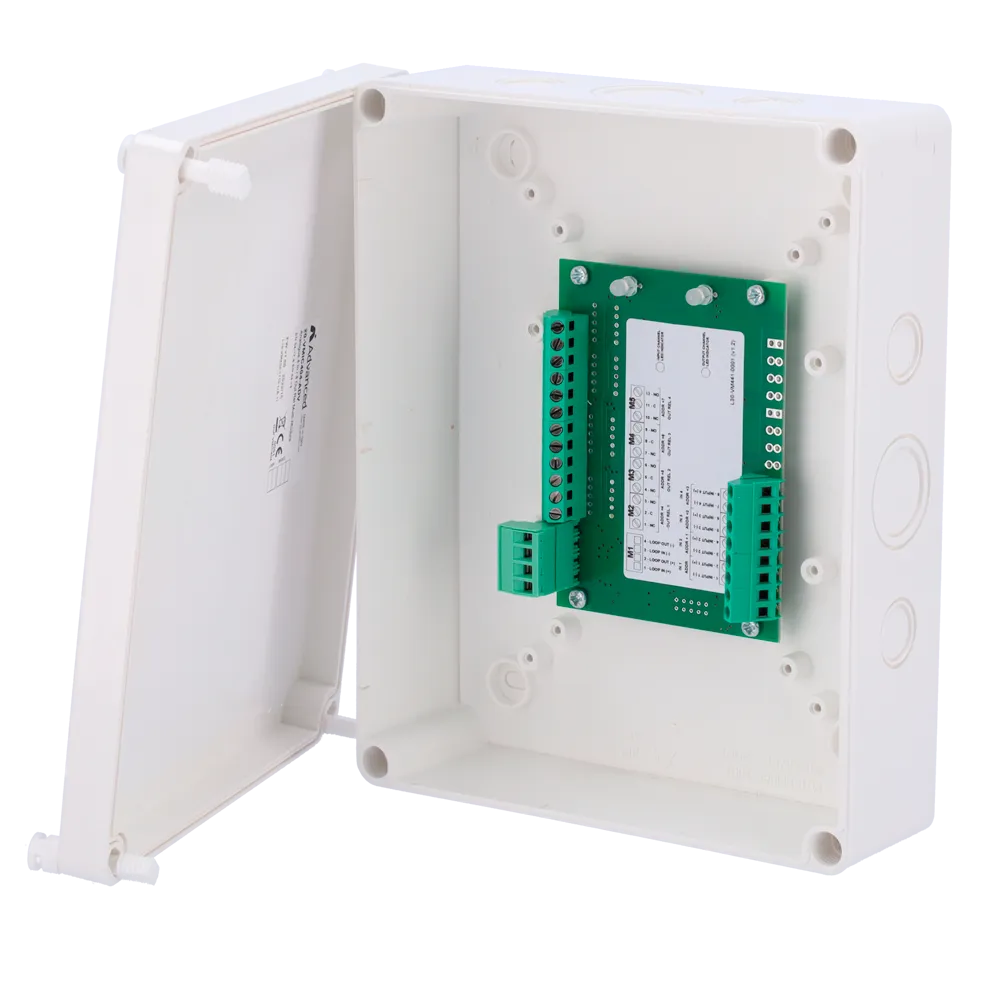

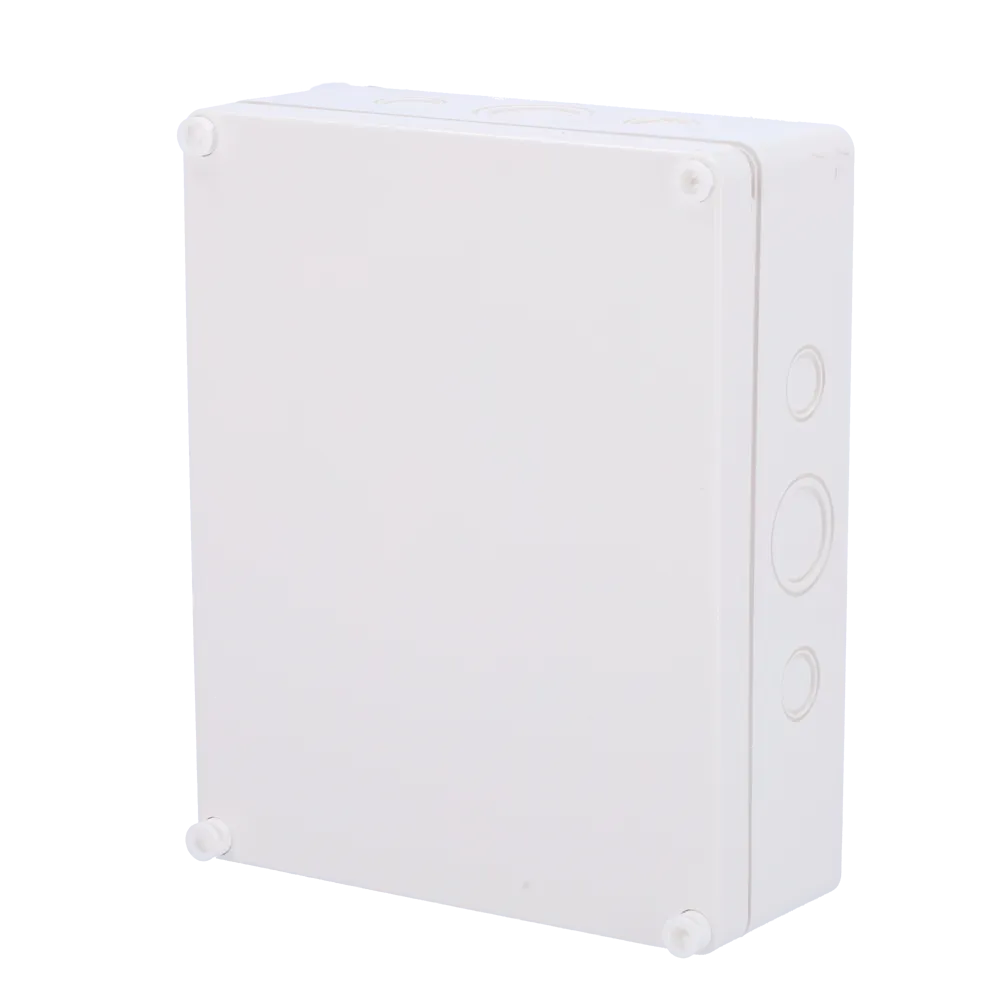

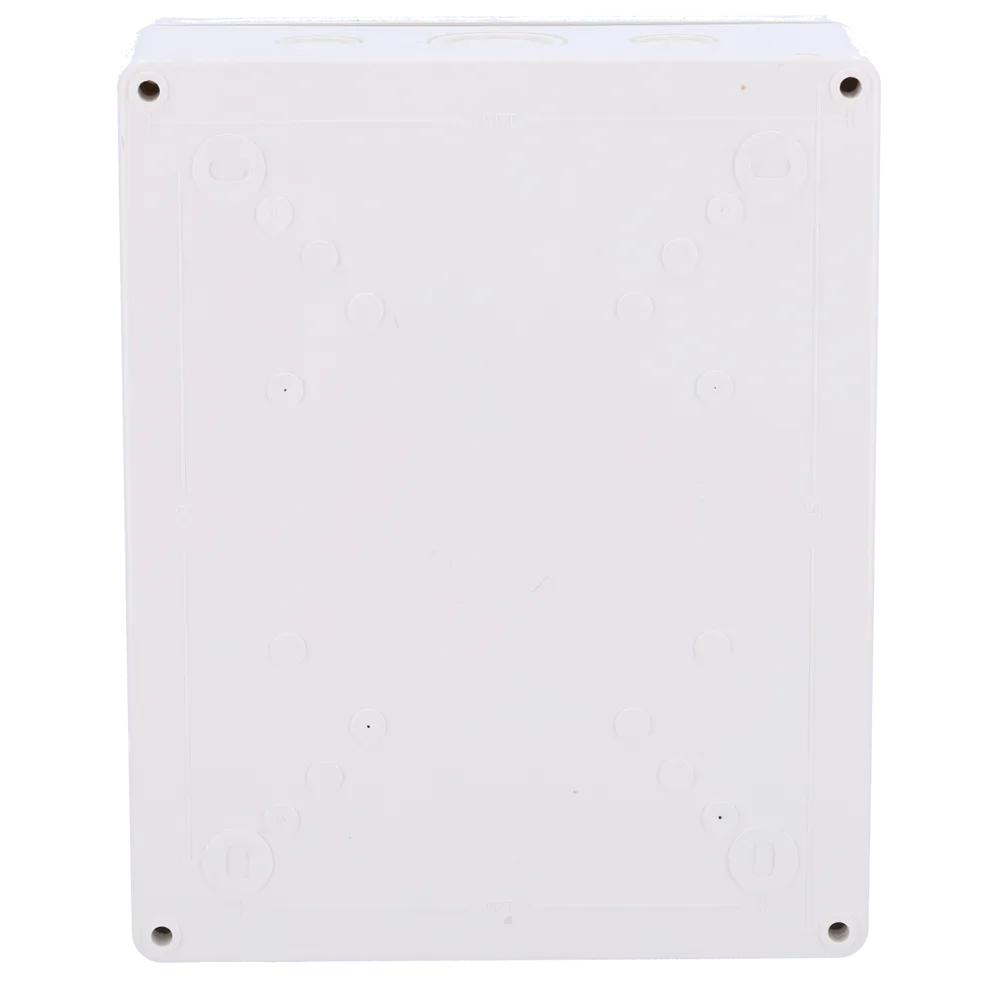

Las conexiones se realizan mediante bloques de terminales fijos que admiten conductores de hasta 2,5 mm². La carcasa con grado IP65 protege el módulo frente a polvo y proyecciones de agua, adecuándolo para instalaciones en entornos exigentes. El diseño alimentado por lazo elimina la necesidad de fuentes de alimentación auxiliares.
El módulo cuenta con aprobación según EN54-17:2005 (aisladores de cortocircuito) y EN54-18:2005 (dispositivos de entrada/salida), con certificación adicional de IMQ.
| Alimentación | 18 V a 40 Vdc |
|---|---|
| Consumo medio | 500 μA |
| Resistencia entrada monitorizada (Rsw) | 10 kΩ |
| Resistencia fin de línea (Reol) | 27 kΩ |
| Relé form C | 2 A, 30 V AC/DC |
| Entradas monitorizadas | 6 monocanal |
| Salidas de relé | 2 contactos libres de tensión «form C» |
| Temperatura de funcionamiento | -30 °C a +70 °C |
| Humedad máxima | 85 % HR (sin condensación) |
| Grado de protección | IP65 |
| Dimensiones (Al x An x Pr) | 210 x 170 x 65 mm |
| Peso | 470 g |
| Normativas | EN54-17:2005, EN54-18:2005, IMQ |
El 20-VMIC602 es idóneo para la supervisión de equipos auxiliares en edificios que requieren configuraciones complejas de causa y efecto: control de cortinas y compuertas cortafuego, monitorización de sistemas de ventilación, integración con equipos de extinción y cualquier aplicación donde se precise un elevado número de entradas monitorizadas con mínimas salidas de relé en un único módulo de lazo.
