Módulo direccionable Advanced con 4 entradas monitorizadas y 4 contactos de relé libre de tensión «form C», alojado en carcasa IP65. Alimentado por lazo, con aislador de cortocircuito bidireccional integrado.
El Advanced 20-VMIC404-ADV es un módulo de interfaz multipropósito controlado por microprocesador, diseñado para la monitorización y el control de equipos auxiliares en sistemas de detección de incendios analógico-direccionables. Proporciona 4 entradas monocanal monitorizadas y 4 salidas de relé libre de tensión «form C», todo ello en una robusta carcasa con clasificación IP65.
Este módulo debe instalarse y configurarse por personal técnico cualificado conforme a la normativa de instalaciones de detección de incendios vigente. Cada entrada y salida es individualmente programable; consulte la documentación del panel compatible para la configuración de causa y efecto.
El módulo 20-VMIC404-ADV pertenece a la familia de módulos multicanal Advanced, concebida para integrar equipos auxiliares —como cortinas cortafuegos, compuertas o actuadores— dentro de un sistema de detección direccionable basado en el protocolo digital AV. Al ser un dispositivo alimentado por el propio lazo, simplifica el cableado y reduce la necesidad de hardware adicional.
Las 4 entradas monocanal permiten supervisar el estado de contactos externos mediante resistencias de fin de línea (Rsw de 10 kΩ). Esta monitorización garantiza la detección de averías en el cableado, proporcionando una respuesta rápida y segura ante cualquier variación de estado.
Las 4 salidas de tipo «form C» (contacto de conmutación) soportan hasta 2 A a 30 V AC/DC, lo que las hace idóneas para la activación de actuadores, señalización auxiliar o el control de equipos de protección contra incendios como cortinas y compuertas cortafuegos.
El módulo incorpora un aislador de cortocircuito bidireccional conforme a EN54-17, que protege el lazo ante fallos de cableado y asegura la continuidad del sistema. La comunicación se realiza mediante el protocolo completamente digital AV de Advanced, que permite una configuración flexible de causa y efecto para instalaciones complejas.

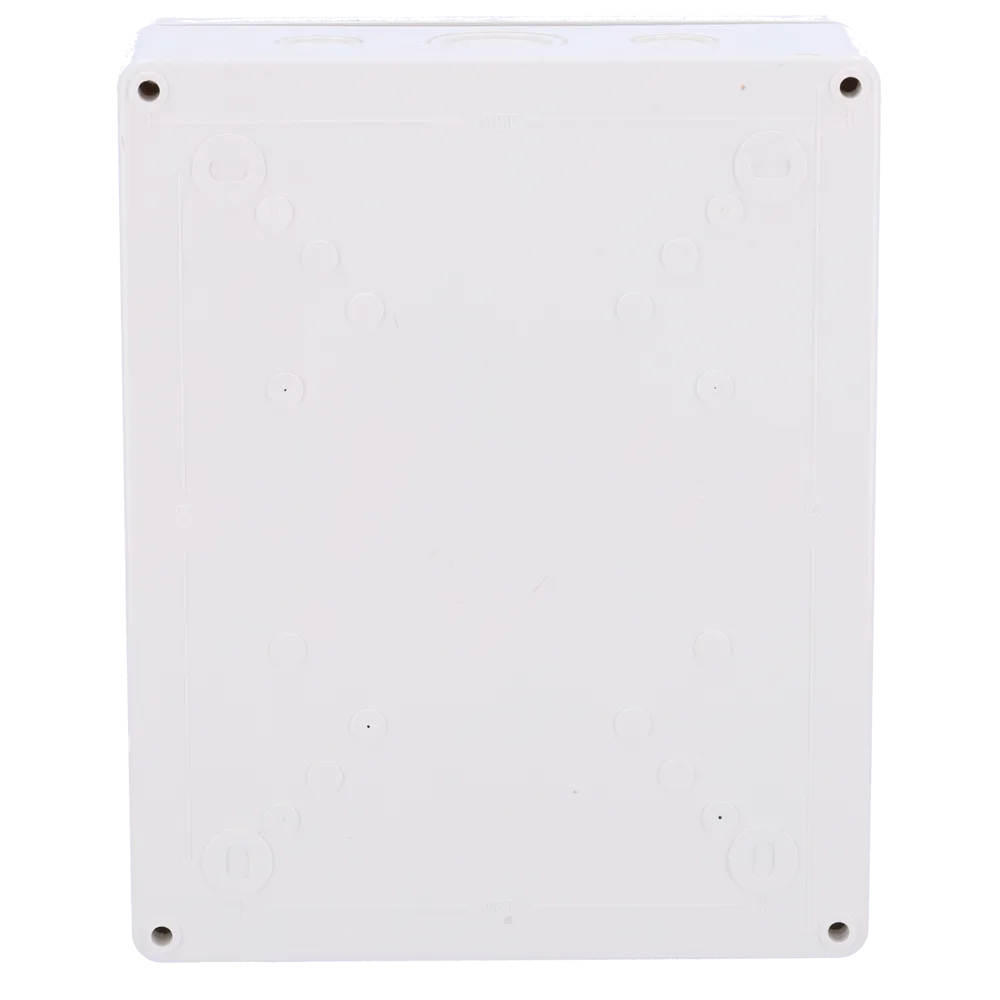

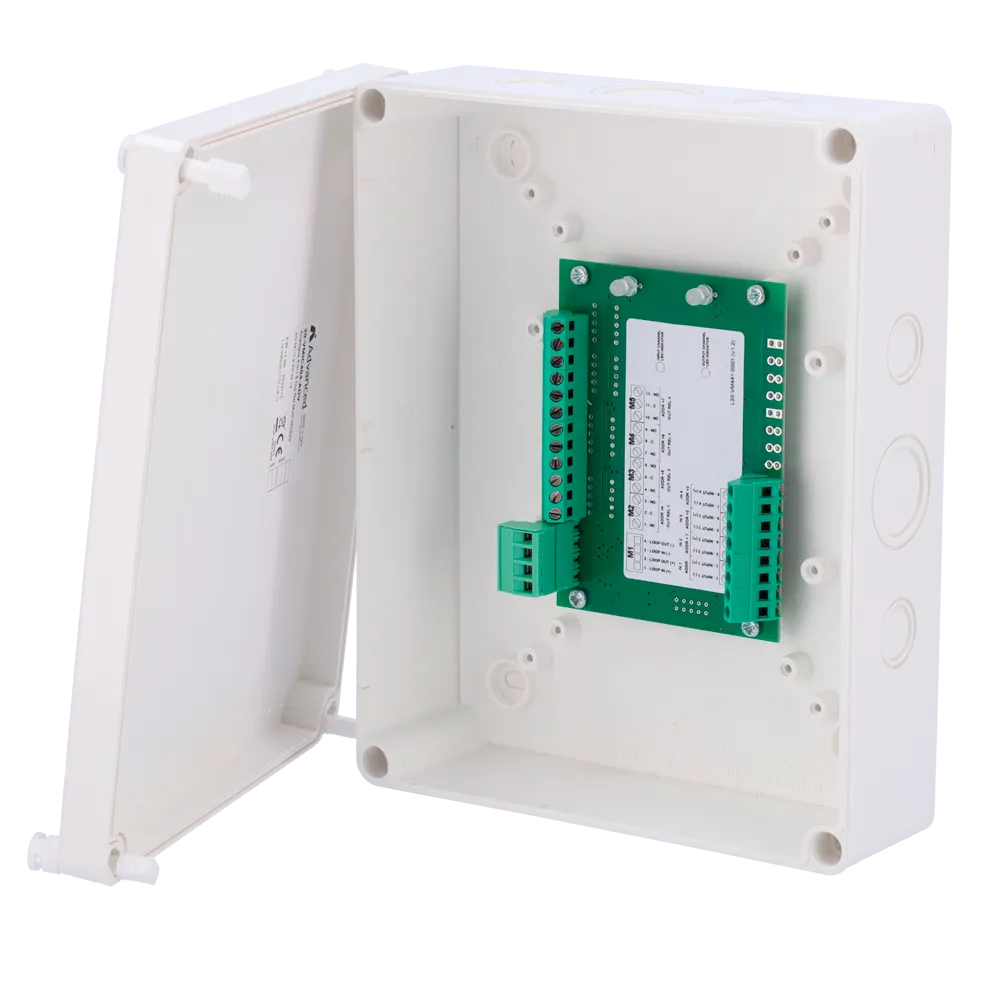

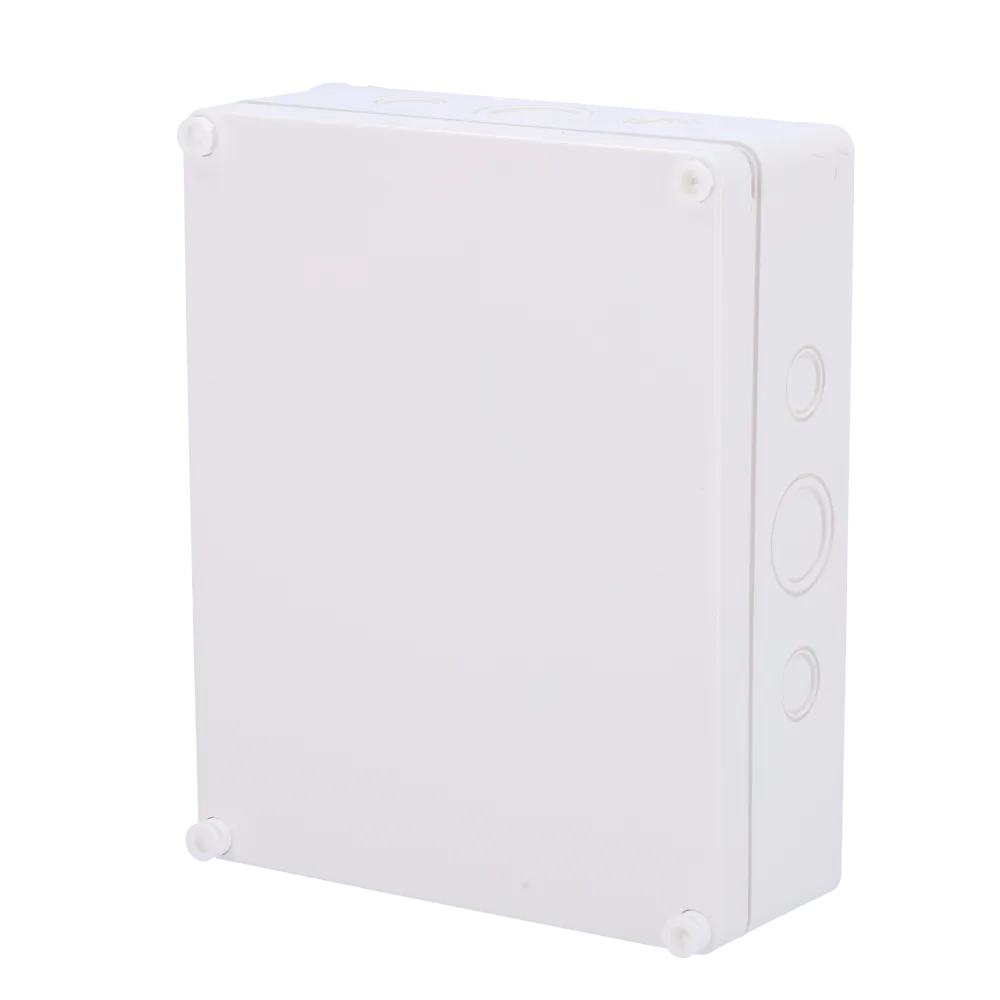

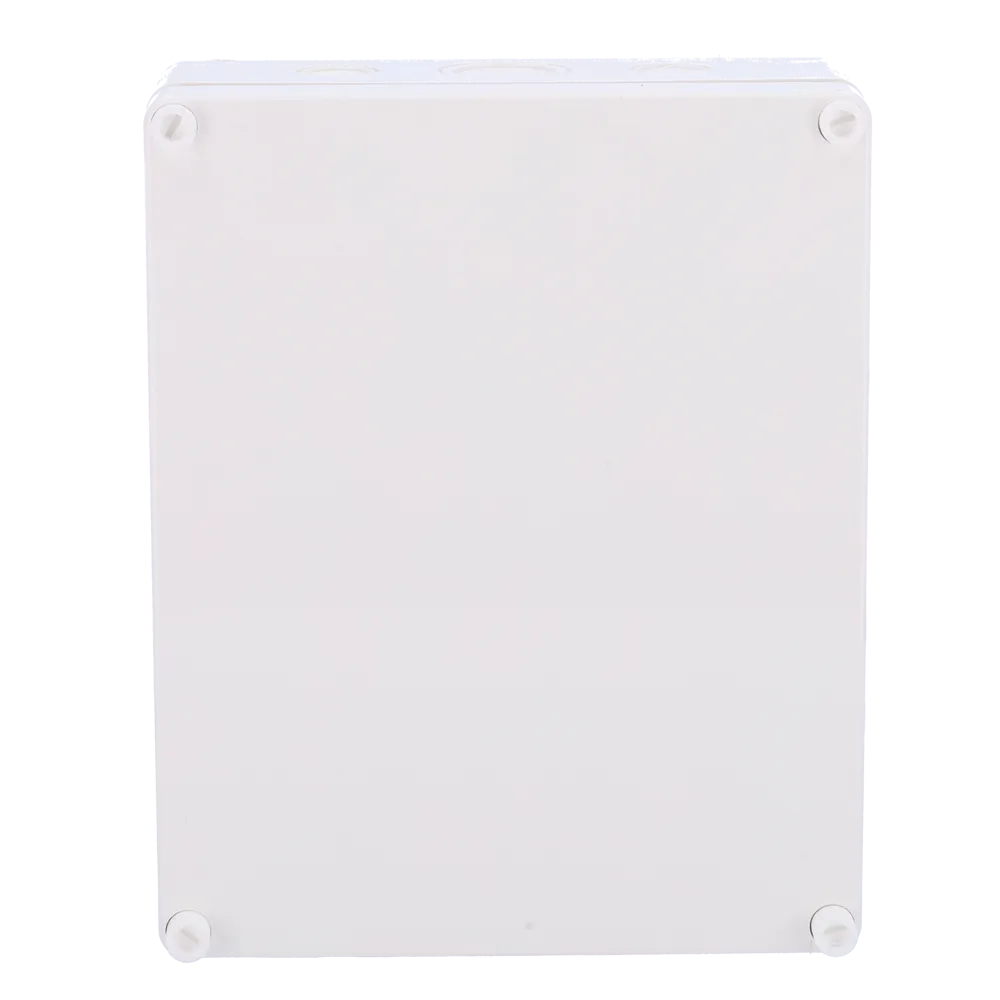

Las conexiones se realizan mediante bornes fijos que aceptan conductores de hasta 2,5 mm². La carcasa con grado de protección IP65 facilita la instalación en entornos exigentes. Cada entrada y salida es individualmente programable y admite configuración de modo seguro opcional (fail-safe).
| Alimentación | 18 V a 40 Vcc |
|---|---|
| Consumo de corriente (promedio) | 500 μA |
| Resistencia entrada monitorizada (Rsw) | 10 kΩ |
| Resistencia fin de línea entrada/salida (Reol) | 27 kΩ |
| Salida supervisada | 24 Vcc, 30 Vcc |
| Relé form C | 2 A, 30 V AC/DC |
| Humedad máxima (sin condensación) | 85 % HR |
| Temperatura de funcionamiento | -30 °C a +70 °C |
| Dimensiones (Al × An × P) | 210 × 170 × 65 mm |
| Peso | 470 g |
| Grado de protección | IP65 |
| Normativas | EN54-17:2005, EN54-18:2005 |
| Aprobaciones | IMQ |
El módulo Advanced 20-VMIC404-ADV es especialmente adecuado para la integración y control de cortinas y compuertas cortafuegos, actuadores de ventilación, sistemas de evacuación auxiliares y cualquier equipo que requiera monitorización de contactos y activación mediante relé dentro de una instalación de detección de incendios analógico-direccionable. Su robustez IP65 lo hace apto para zonas técnicas, industriales o con presencia de polvo y humedad.
