Módulo mini de una entrada monitorizada y una salida de relé para sistemas de detección Axis de Advanced. Alimentado por lazo, incluye aislador de cortocircuito integrado y protocolo totalmente digital.

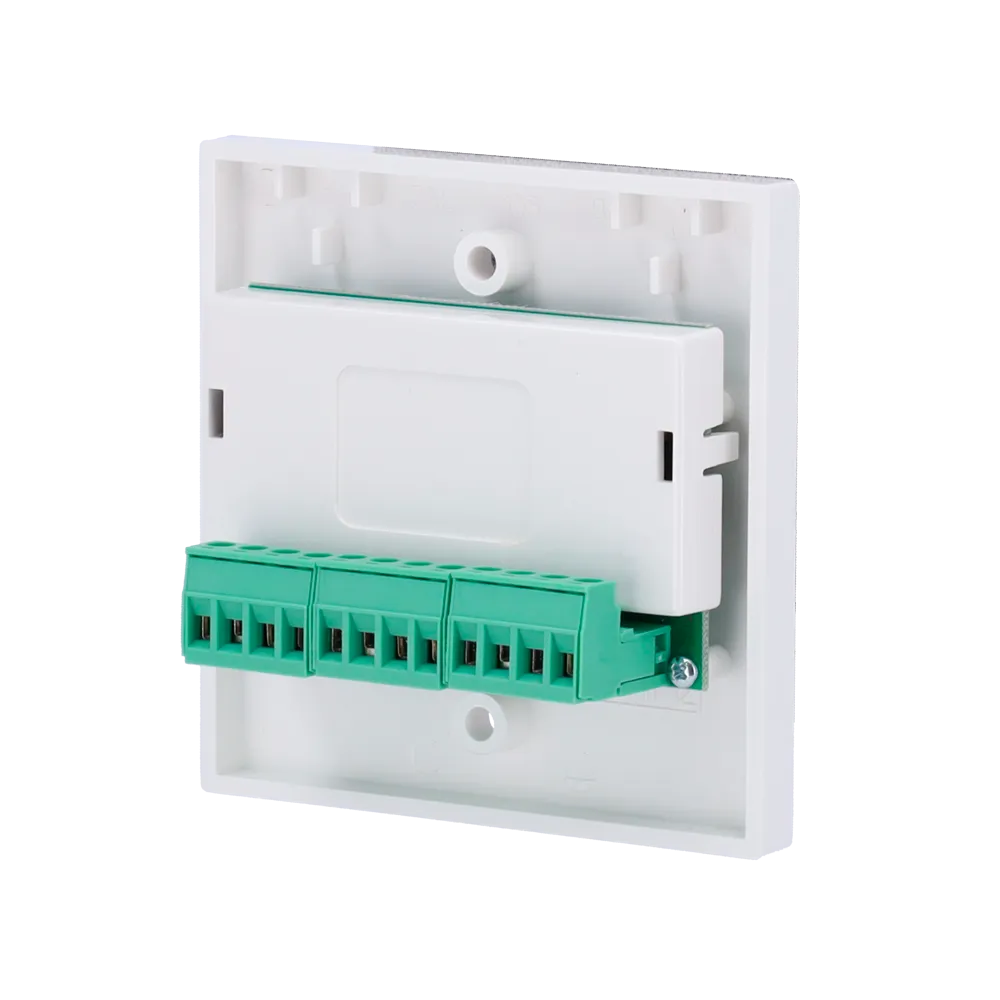

El Advanced 20-VMMIC120 es un módulo mini de una entrada monitorizada y una salida de relé de cambio de forma C, diseñado para integrarse en lazos analógico-direccionables de la gama Axis. Alimentado íntegramente por el lazo y basado en un protocolo totalmente digital, permite supervisar dispositivos de alarma de incendio y auxiliares, así como controlar elementos como compuertas cortafuegos.
Este módulo debe instalarse por personal técnico cualificado, respetando las instrucciones de la central Axis y la normativa local de instalaciones de detección de incendios.
El canal de entrada del 20-VMMIC120 detecta continuamente cuatro condiciones: Normal, Cortocircuito, Alarma y Circuito abierto. Esta supervisión permanente garantiza que cualquier anomalía en el cableado o en el dispositivo conectado sea reportada de inmediato a la central, reduciendo los tiempos de respuesta ante un fallo.
La salida incorpora contactos de cambio de forma C, normalmente desenergizados, que se activan por orden de la central. Con una capacidad de conmutación nominal de 2 A a 30 Vdc, permite gestionar dispositivos auxiliares como compuertas cortafuegos o sistemas de ventilación de emergencia.
Conforme a EN54-17, cada módulo integra un aislador de cortocircuito bidireccional que aísla automáticamente el tramo afectado del lazo ante un cortocircuito, manteniendo operativo el resto de la instalación. El protocolo totalmente digital garantiza rapidez en la señalización de alarmas y fallos, así como información sobre la calidad de línea.
El módulo admite direccionamiento automático desde la central o manual mediante programador portátil. El sistema comprueba digitalmente la duplicidad de direcciones, evitando conflictos en el lazo. El LED bicolor (rojo/verde) es gestionado directamente por la central, ofreciendo información visual del estado del dispositivo.

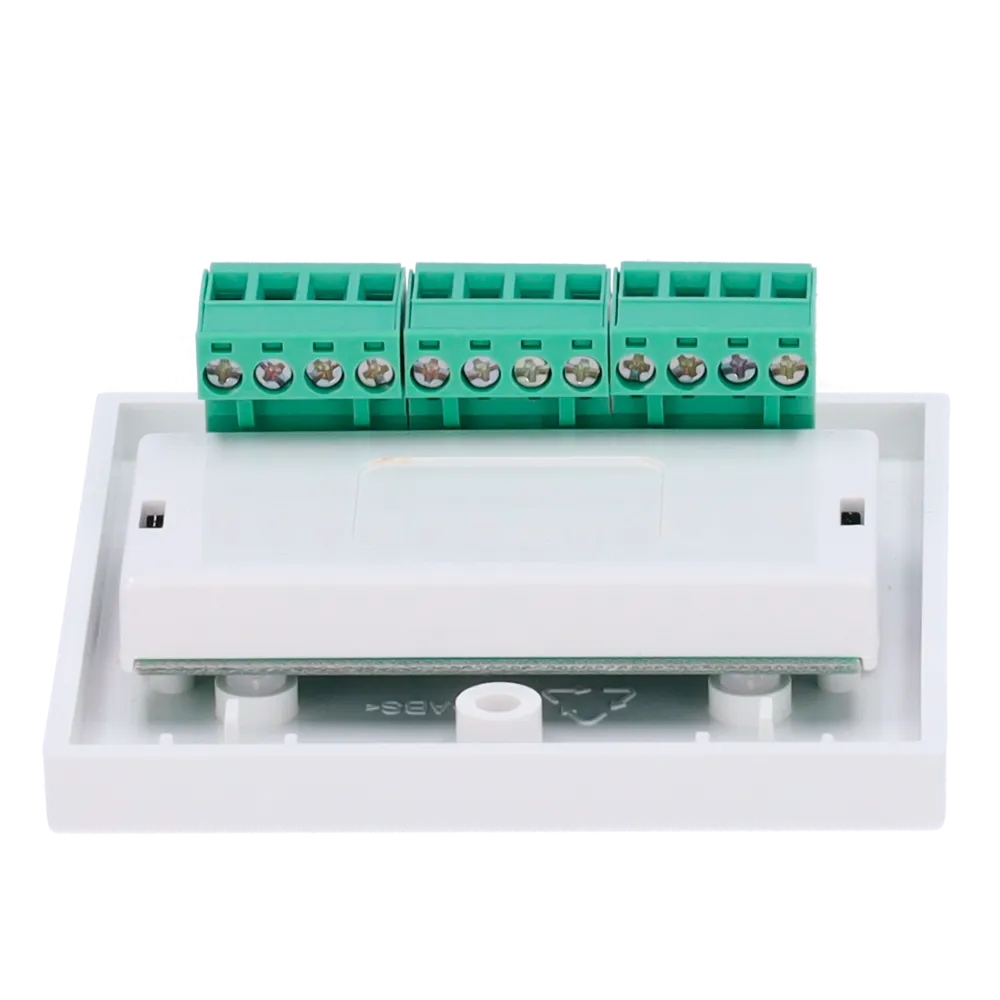

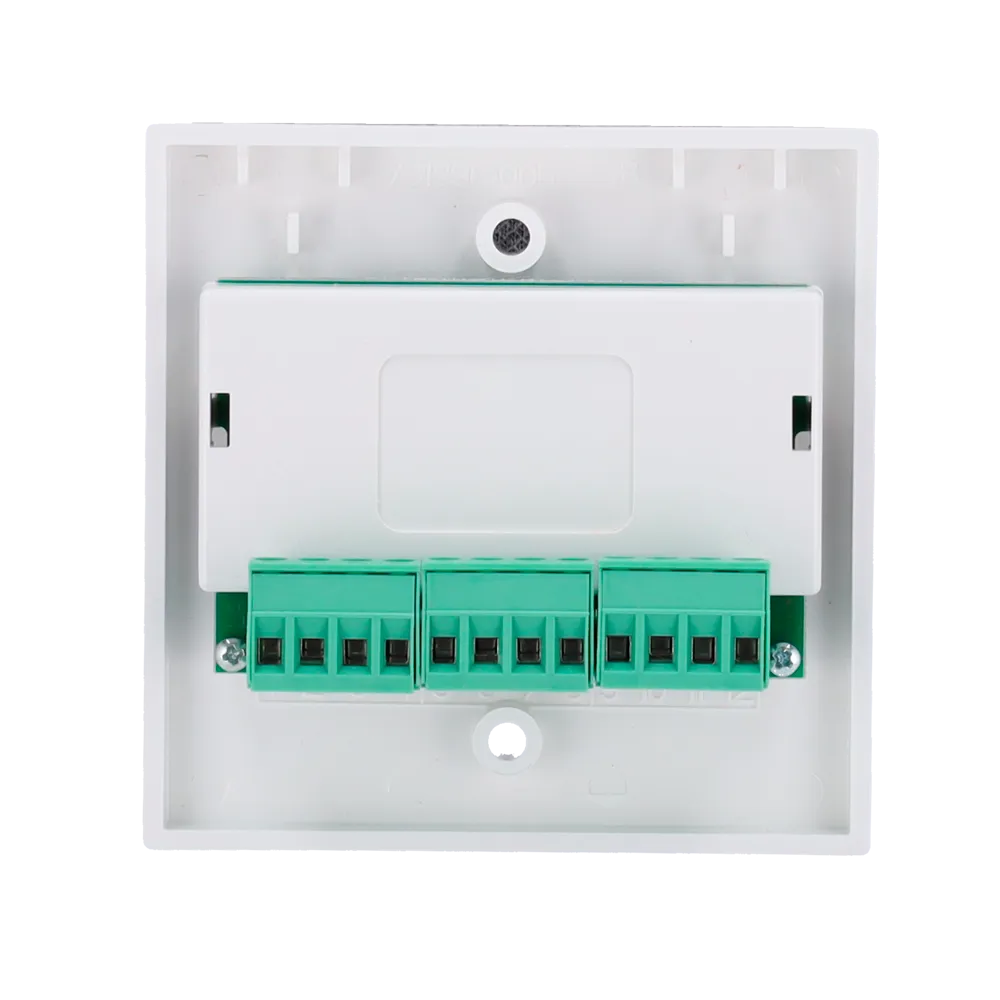

Con unas dimensiones de 52 × 75 × 28 mm y un peso de 180 g, el módulo puede alojarse en cualquier caja o envolvente eléctrico estándar. Los bloques de terminales enchufables aceptan conductores de hasta 2,5 mm², facilitando el montaje y el mantenimiento.
| Alimentación | 15–40 V (por lazo) |
|---|---|
| Consumo medio de corriente | 120 µA |
| Consumo LED | 6 mA a 24 Vdc |
| Corriente nominal de conmutación del relé | 2 A / 30 Vdc |
| Temperatura de funcionamiento | -30 °C / +70 °C |
| Humedad máxima | 95 % HR (sin condensación) |
| Resistencia de fin de línea (Reol) | 27 kΩ |
| Resistencia de alarma (Rw) | 10 kΩ |
| Dimensiones (Al × An × Pr) | 52 × 75 × 28 mm (sin soportes) |
| Peso | 180 g |
| Grado de protección IP | IP21C |
| Normativa | EN54-3:2001 +A1:2002 +A2:2006 |
| Certificaciones | Aprobado por BRE/LPCB; certificado por Defensa Civil EAU |
| Capacidad máxima por lazo | 240 dispositivos |
| Sección máxima de conductor | 2,5 mm² |
El módulo Advanced 20-VMMIC120 es idóneo para instalaciones donde se requiera supervisar dispositivos de alarma convencionales o auxiliares integrados en un lazo Axis, así como para controlar elementos de compartimentación como compuertas cortafuegos, dampers de ventilación o sistemas de extinción en edificios de uso terciario, industrial o sanitario que requieran cumplir con los requisitos de EN54-17 en materia de aislamiento de cortocircuito.
