Módulo de entrada simple monitorizado de la gama Axis de Advanced, alimentado por lazo, con protocolo digital bidireccional y aislador de cortocircuito integrado conforme a EN54-17.
100 disponibles
El Advanced 20-VMI100 es un módulo de entrada simple monitorizado perteneciente a la gama Axis. Alimentado directamente por el lazo y basado en un protocolo totalmente digital, permite supervisar dispositivos de alarma de incendio y auxiliares detectando estados de Normal, Cortocircuito, Alarma y Circuito abierto. Incorpora un aislador de cortocircuito bidireccional conforme a EN54-17.
Este módulo debe instalarse y configurarse por personal técnico cualificado. Consulte siempre la documentación oficial del fabricante y la normativa de aplicación en cada instalación.

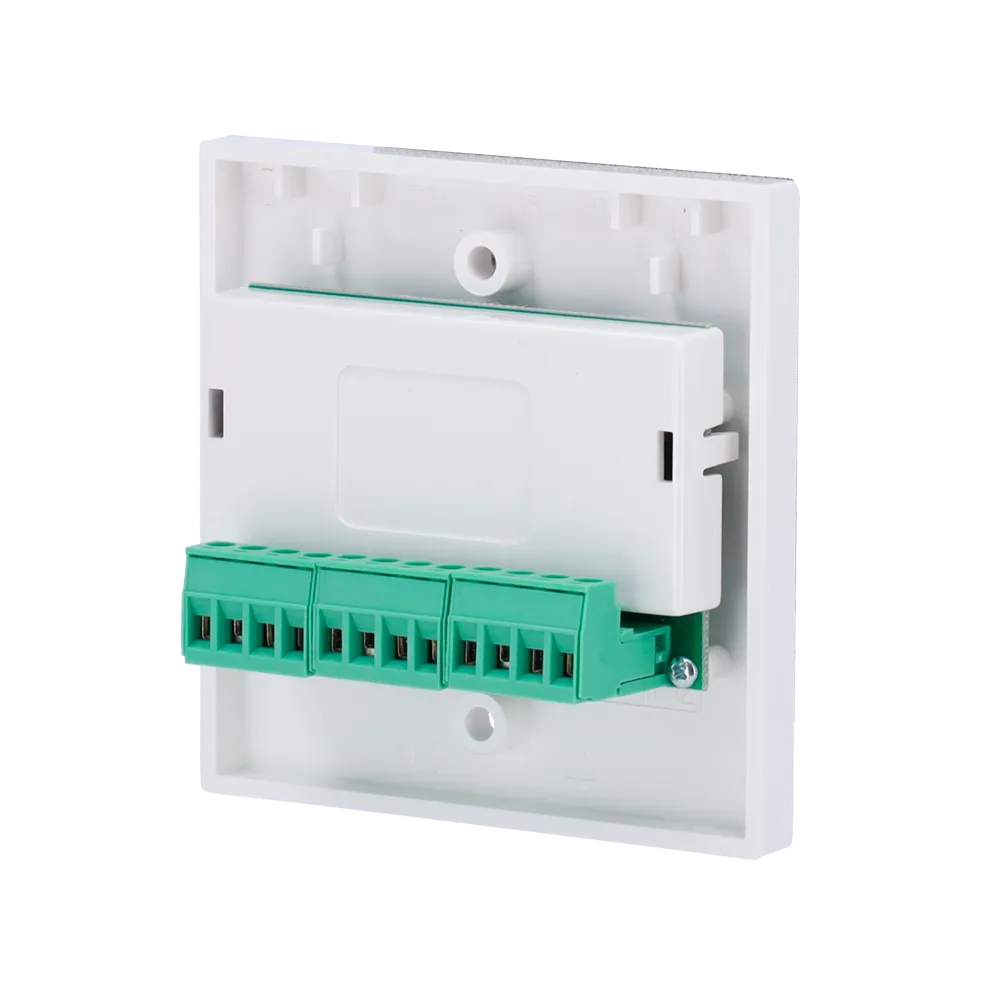

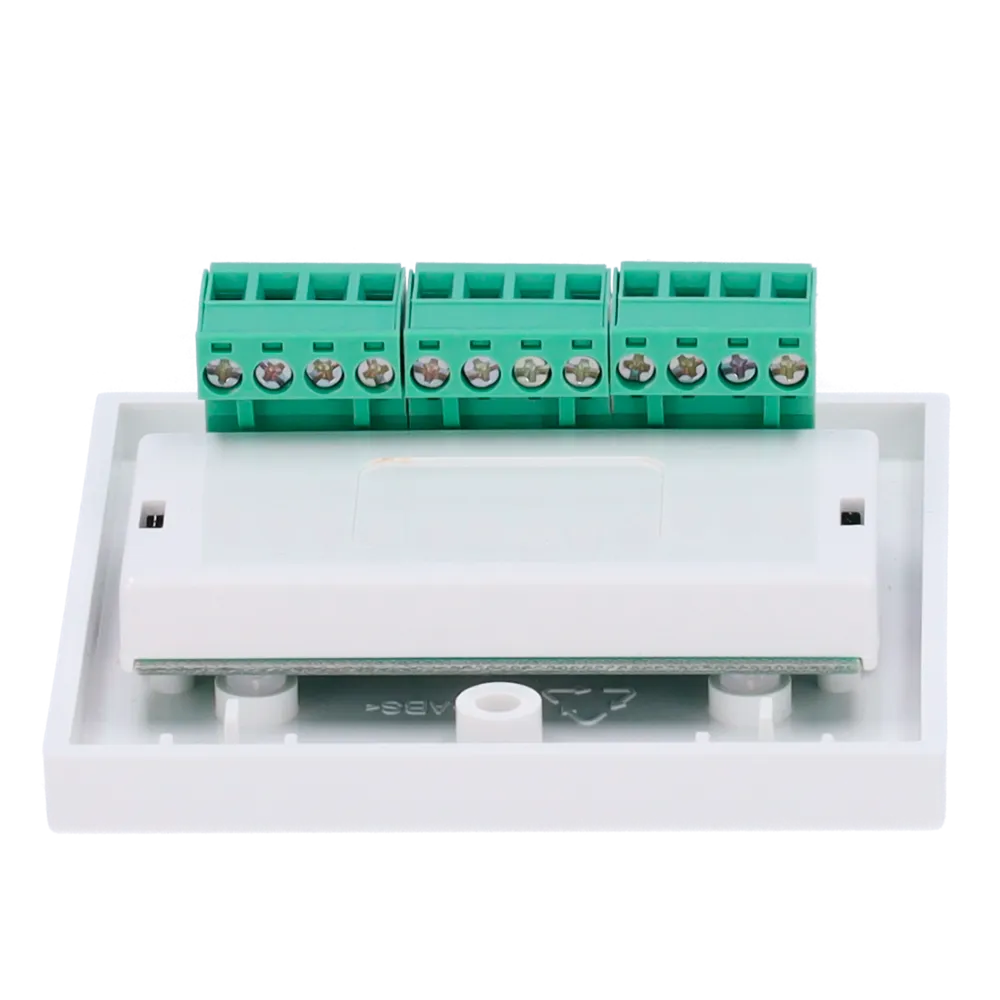

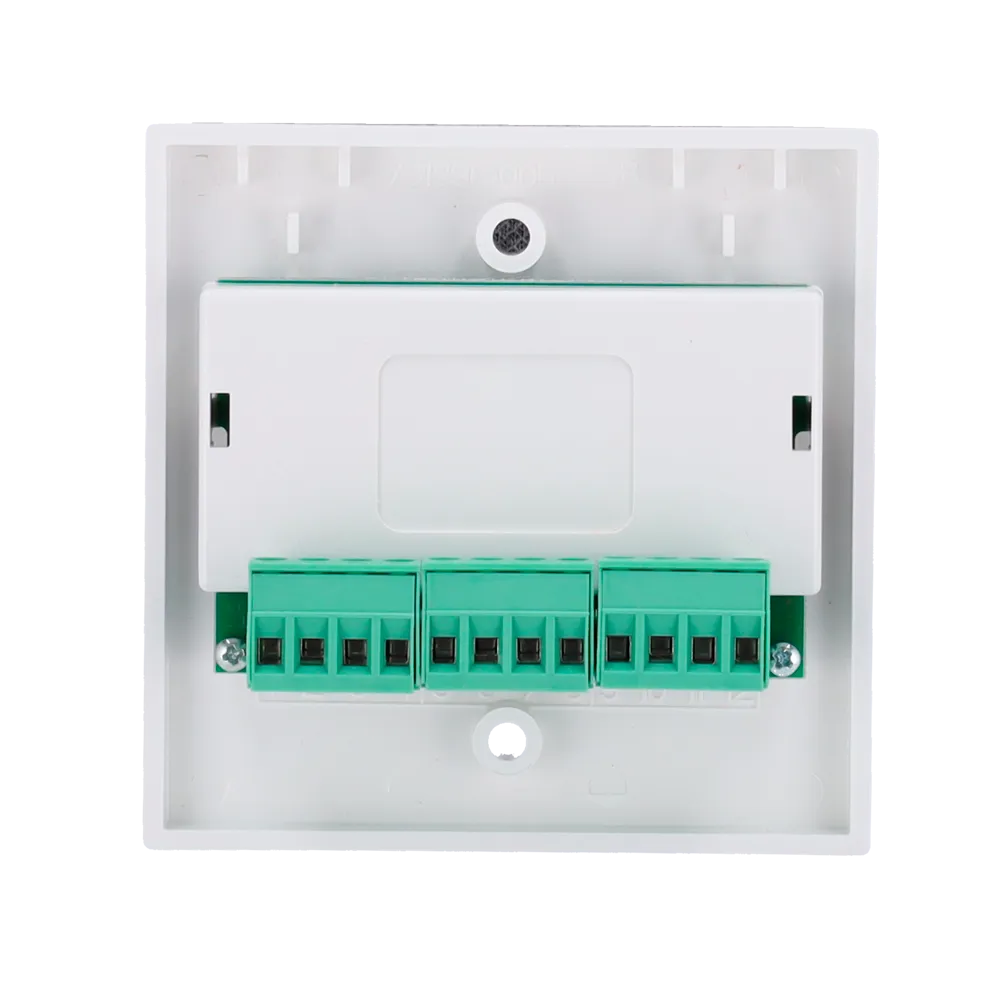

El módulo se suministra fijado sobre una placa preparada para montaje en pared, compatible con cajas estándar de 25 mm o cajas profundas de 47 mm (disponibles como accesorios). Las conexiones se realizan mediante bloques de terminales extraíbles que aceptan conductores de hasta 2,5 mm².
El canal de entrada monitorizado ofrece detección rápida de alarma y señalización de fallos en cuatro estados: Normal, Cortocircuito, Alarma y Circuito abierto. Gracias al protocolo digital, el módulo proporciona información sobre la calidad de línea y realiza verificación digital de dirección doble.
Cada dispositivo incorpora un aislador de cortocircuito bidireccional conforme a los requisitos de la norma EN54-17, garantizando la continuidad operativa del lazo ante un fallo de cortocircuito.
El módulo admite direccionamiento automático gestionado desde la central o manual mediante programador de mano. El lazo soporta una capacidad máxima de 240 dispositivos, ofreciendo gran flexibilidad en instalaciones de mediana y gran escala.
Dispone de un LED bicolor (rojo/verde) controlado directamente por la central de detección, facilitando la verificación del estado del módulo durante el mantenimiento y la puesta en marcha.
| Alimentación | 15-40 V |
|---|---|
| Consumo medio | 120 µA |
| Consumo LED | 6 mA a 24 Vdc |
| Temperatura de funcionamiento | -30 °C / +70 °C |
| Humedad máxima | 95% HR (sin condensación) |
| Resistencia fin de línea (Reol) | 27 kΩ |
| Resistencia de alarma (Rw) | 10 kΩ |
| Dimensiones (Al x An x P) | 85 x 85 x 30 mm |
| Peso | 200 g |
| Grado de protección IP | IP21C |
| Capacidad máxima por lazo | 240 dispositivos |
| Sección máx. de conductor | 2,5 mm² |
El módulo 20-VMI100 es adecuado para la supervisión de dispositivos de alarma de incendio y auxiliares en instalaciones que empleen centrales de la gama Axis de Advanced. Su amplio rango de temperatura (-30 °C / +70 °C) lo hace apto para entornos con condiciones ambientales exigentes.
