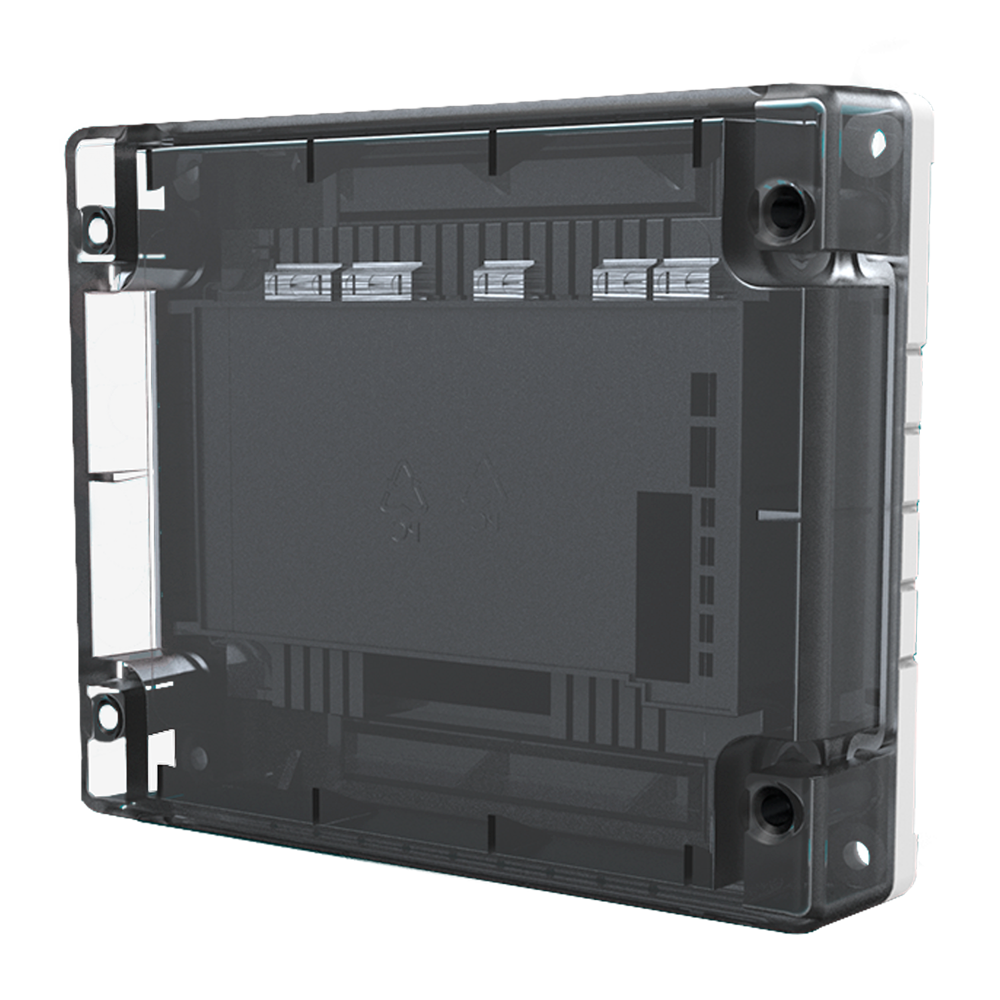

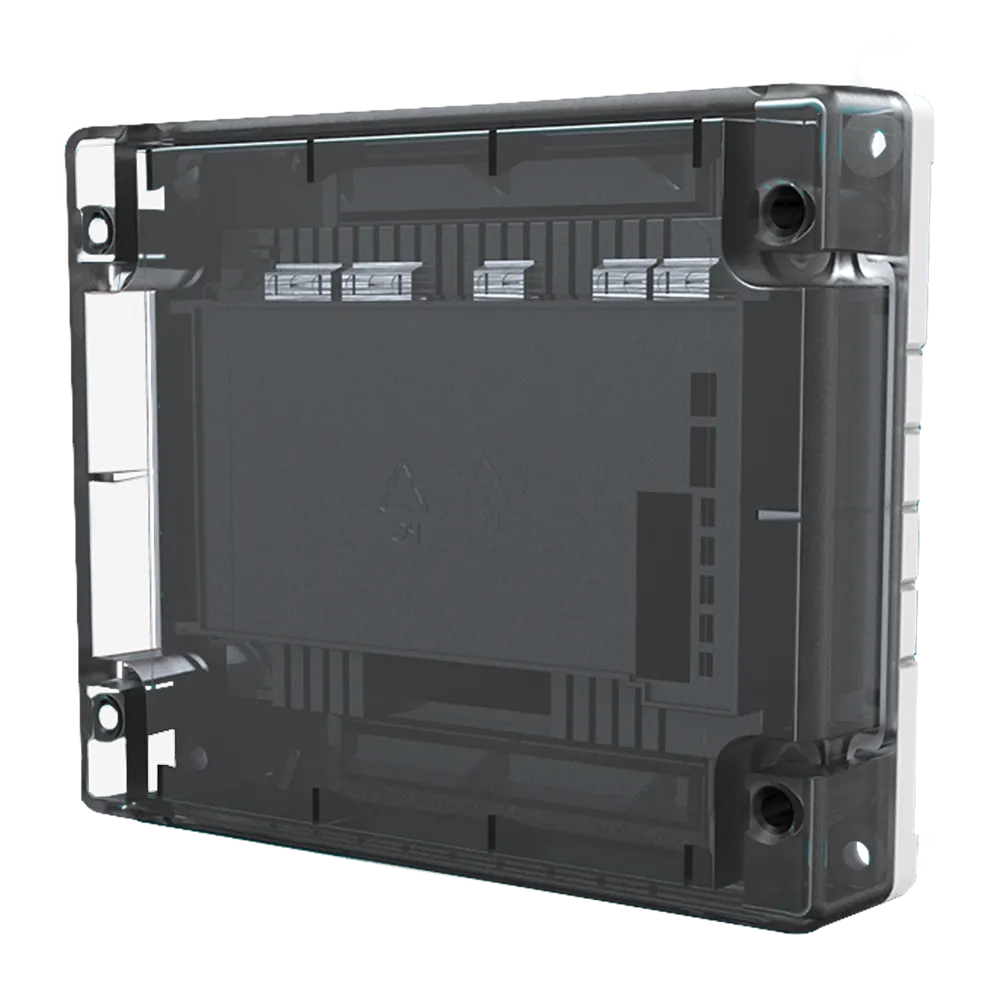

El Hochiki CHQ-MRC2(SCI) es un módulo de entrada/salida analógico-direccionable con relé homologado para red eléctrica (250 VCA / 5 A), entrada monitorizada y aislador de cortocircuito integrado, ideal para el control de compuertas, extractores y equipos.
El Hochiki CHQ-MRC2(SCI) es un módulo de entrada/salida analógico-direccionable que proporciona una salida de relé homologada para tensiones de red y una entrada monitorizada auxiliar. Gracias a su aislador de cortocircuito integrado y al direccionamiento por interruptores DIL, ofrece una solución robusta y fiable para el control de compuertas, extractores y equipos en instalaciones de detección de incendios.
Para la conmutación de CA de red, la central de incendios debe ser compatible y cumplir con la Directiva de Baja Tensión para circuitos SELV. El circuito de salida del relé no incorpora fusibles internos; debe protegerse mediante un dispositivo externo de protección contra sobrecorriente.
El módulo CHQ-MRC2(SCI) es un dispositivo de entrada/salida alimentado directamente por el lazo analógico-direccionable, con una única dirección de lazo. Proporciona una salida de relé de potencia para el control de elementos auxiliares como compuertas cortafuego, sistemas de extracción o el paro de equipos e instalaciones, integrándose de forma nativa en centrales de la gama CHQ de Hochiki.
El módulo incorpora una entrada monitorizada que puede emplearse para la supervisión de fallos en fuentes de alimentación locales o como entrada de propósito general. El umbral de activación se define por resistencias EOL de 10 kΩ: estado activado por debajo de 470 Ω, cortocircuito por debajo de 50 Ω y circuito abierto por encima de 100 kΩ.
El dispositivo incorpora un aislador de cortocircuito que protege el lazo de detección ante un fallo de cortocircuito, garantizando la continuidad operativa del resto de dispositivos conectados al mismo lazo. Esto simplifica el diseño de la instalación al no requerir módulos aisladores externos.
El direccionamiento se realiza mediante interruptores DIL integrados, lo que proporciona una configuración segura y sin ambigüedades. El módulo está disponible en versión estándar con caja trasera CHQ-BACKBOX o en versión para carril DIN (CHQ-MRC2/DIN(SCI)), adaptándose a distintos requisitos de instalación.
La carcasa del módulo estándar y la caja trasera CHQ-BACKBOX son de ABS blanco; el módulo DIN es de ABS verde; la tapa es de ABS negro semiopaco como versión estándar, aunque también está disponible en blanco mediante el accesorio CHQ-LID(WHT).
| Código de pedido (módulo) | CHQ-MRC2(SCI) |
|---|---|
| Código de pedido (módulo DIN) | CHQ-MRC2/DIN(SCI) |
| Tensión de funcionamiento | 17–41 VDC |
| Modo de bajo consumo (0,75 s) | 100 μA |
| Corriente en reposo (típica) | 300 μA |
| Corriente de consumo (polling) | 22 mA ± 20 % |
| Corriente en cortocircuito | 8 mA |
| Corriente máxima de cortocircuito | 1 A |
| Clasificación contacto de relé (CA) | 250 VAC máx., 5 A (carga resistiva) |
| Clasificación contacto de relé (CC) | 48 VDC máx., 2 A (carga resistiva) |
| Resistencia EOL de entrada | 10 kΩ ±5 %, 0,25 W |
| Umbral de entrada — Activado | < 470 Ω |
| Umbral de entrada — Cortocircuito | < 50 Ω |
| Umbral de entrada — Circuito abierto | > 100 kΩ |
| Temperatura de almacenamiento | -30 °C a +60 °C |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Humedad máxima | 95 % HR sin condensación (a 40 °C) |
| Peso — Módulo | 360 g |
| Peso — Módulo DIN | 145 g |
| Dimensiones — Módulo + tapa | L157 × H127 × D35 mm |
| Dimensiones — Módulo + tapa + CHQ-BACKBOX | H79 mm (altura total) |
| Dimensiones — Módulo DIN | L119 × H108 × D24 mm |
| Color/Material — Módulo y caja trasera | ABS blanco |
| Color/Material — Módulo DIN | ABS verde |
| Color/Material — Tapa | ABS negro semiopaco (blanco disponible con CHQ-LID(WHT)) |
| Normativa de aprobación | AS ISO 7240.17 y AS ISO 7240.18 |
El CHQ-MRC2(SCI) es especialmente adecuado para instalaciones donde se requiere el control de compuertas cortafuego, sistemas de ventilación y extracción de humos, o el paro de maquinaria e instalaciones industriales desde una central analógico-direccionable Hochiki CHQ. Su entrada monitorizada lo hace igualmente útil para la supervisión de fuentes de alimentación auxiliares o como punto de señalización de propósito general en edificios de uso terciario, industrial y hospitalario.
