El Advanced 20-VMIC422-ADV es un módulo multipropósito alimentado por lazo con 4 entradas monitorizadas, 2 salidas supervisadas y 2 relés «form C», certificado EN54-17 y EN54-18, en carcasa IP65.
El Advanced 20-VMIC422-ADV es un módulo de interfaz controlado por microprocesador que pertenece a la familia de módulos multicanal de Advanced. Integra 4 entradas monitorizadas de canal único, 2 salidas supervisadas y 2 contactos de relé libre de tensión «form C», lo que lo convierte en una solución versátil para la monitorización y el control de equipos auxiliares en instalaciones de detección de incendios.
Este módulo debe ser instalado y configurado por personal técnico cualificado. Cada entrada y salida es individualmente programable; consulte la documentación del fabricante para la configuración de seguridad contra fallos (fail-safe).
El 20-VMIC422-ADV se basa en el protocolo AV totalmente digital de Advanced y se alimenta directamente desde el lazo de detección, eliminando la necesidad de fuentes de alimentación auxiliares. Incorpora un aislador de cortocircuito bidireccional que protege la integridad del lazo ante fallos, garantizando una respuesta rápida y segura.
Cada canal de entrada y salida es individualmente programable, lo que permite adaptar el módulo a configuraciones de causa y efecto complejas. La opción de ajuste fail-safe aporta mayor seguridad en aplicaciones críticas como cortinas y persianas cortafuego.

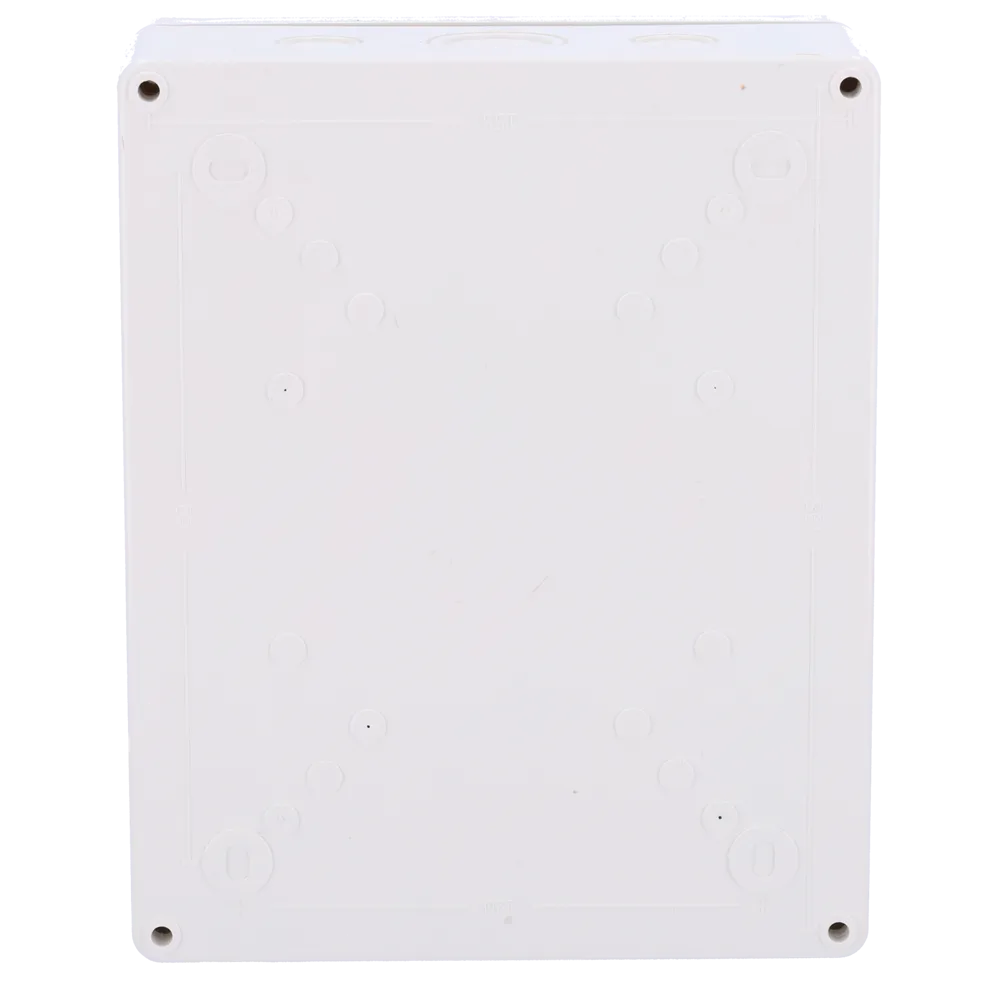

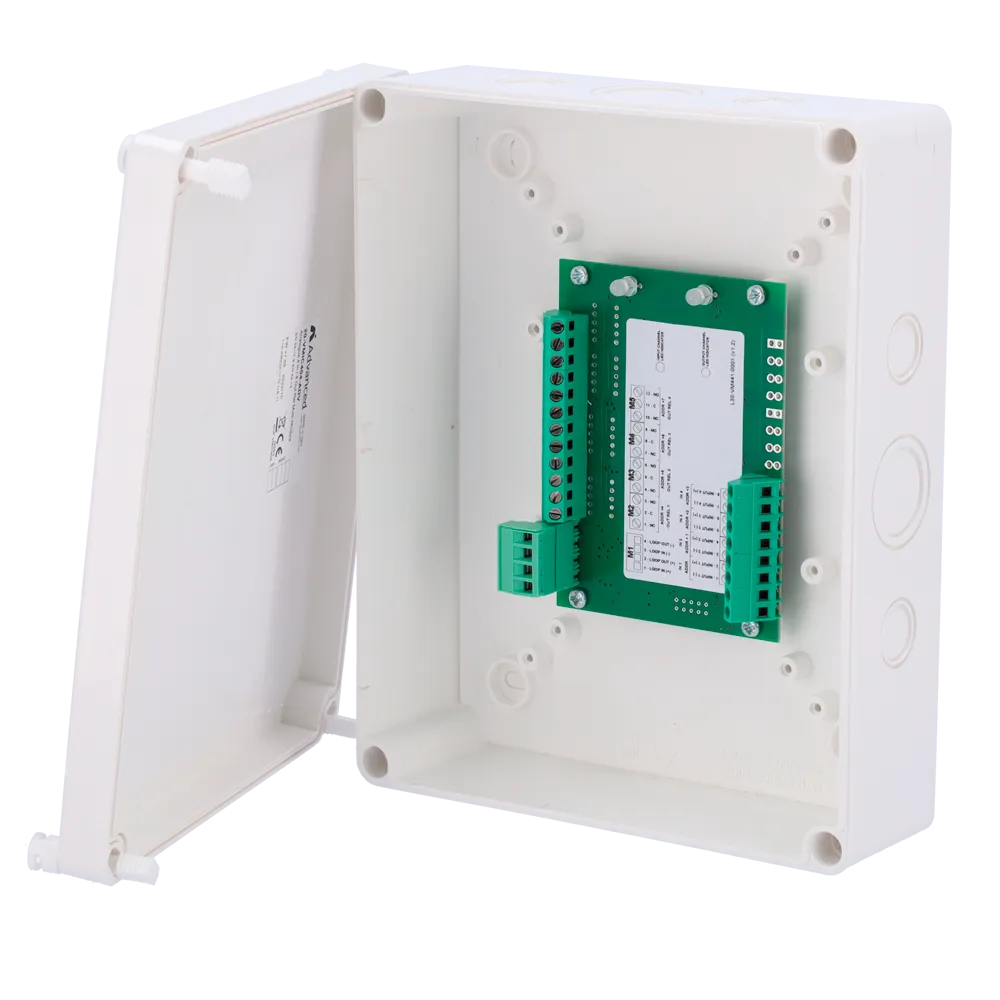

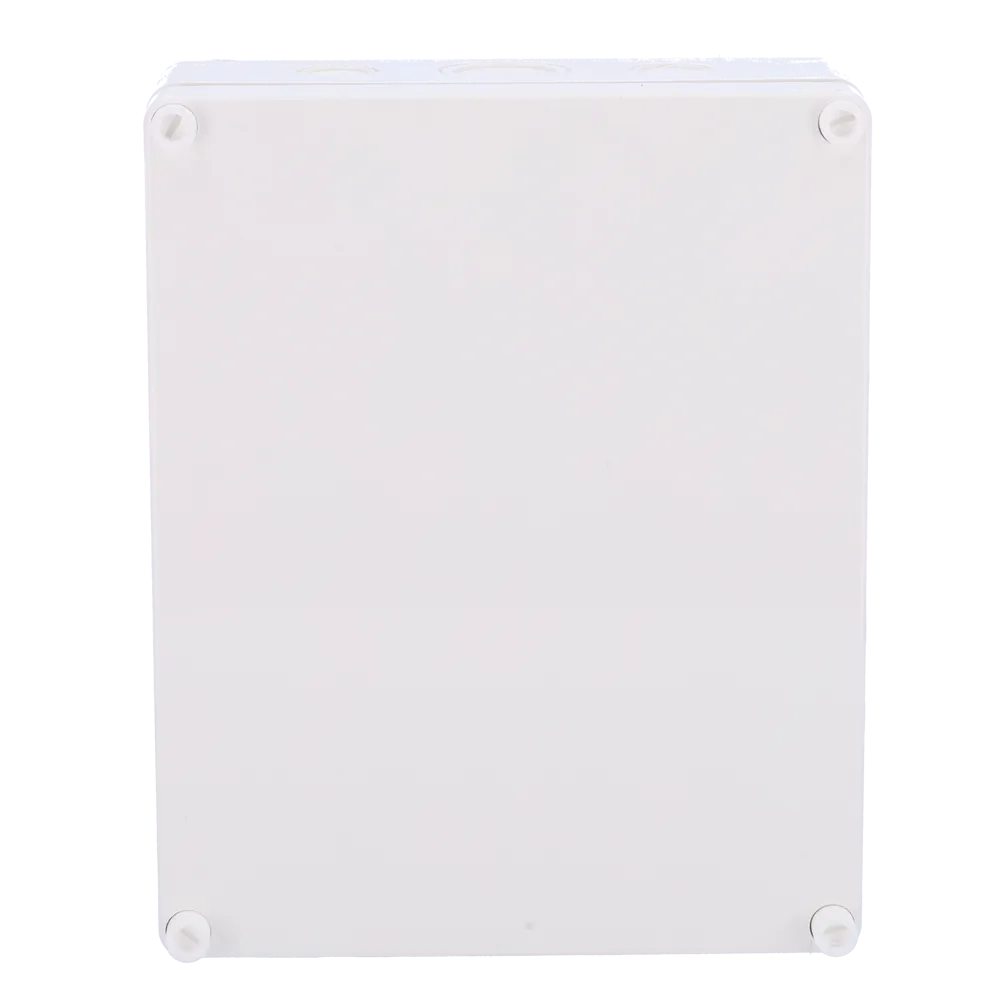

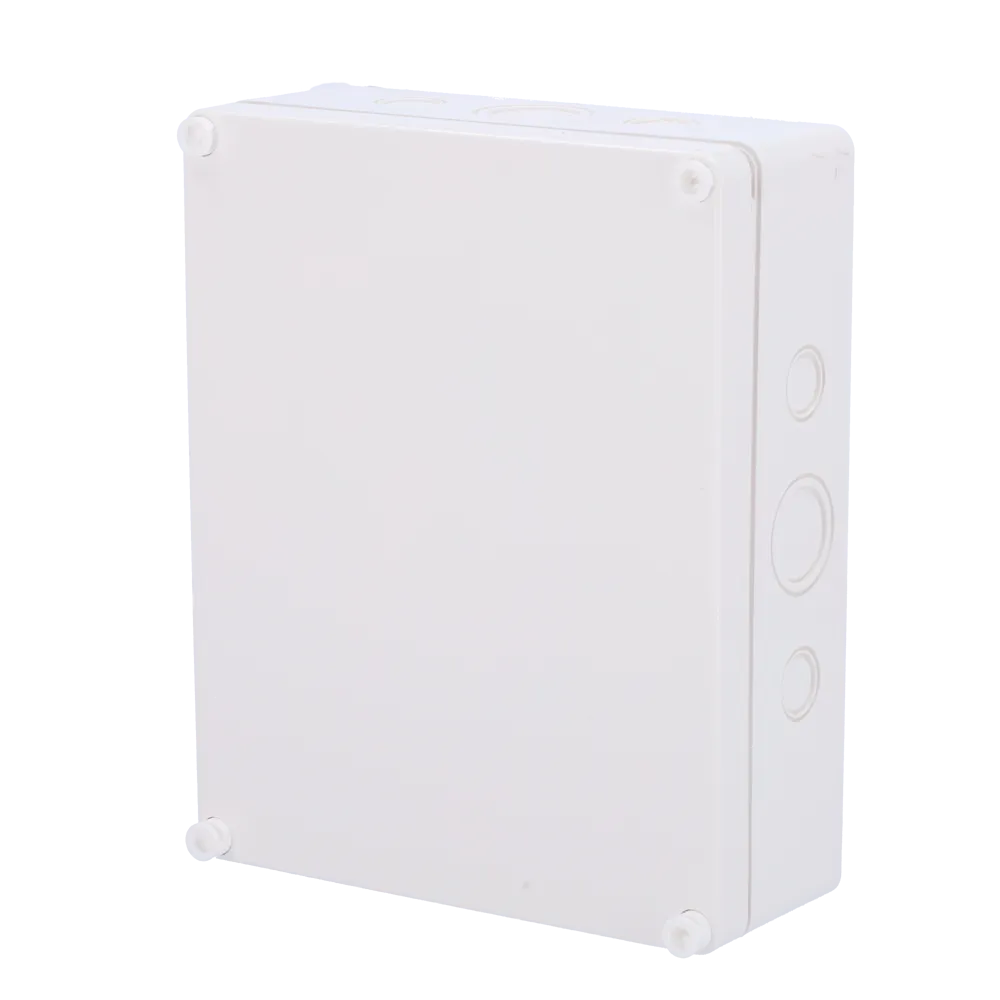

Todos los módulos de la serie se suministran en una carcasa con grado de protección IP65 de dimensiones 210 × 170 × 65 mm y 470 g de peso. Los bloques de terminales fijos aceptan conductores de hasta 2,5 mm², simplificando la instalación y reduciendo los tiempos de puesta en marcha.
El módulo cumple con las normas EN54-17:2005 (aisladores de cortocircuito) y EN54-18:2005 (dispositivos de entrada/salida), y dispone de la aprobación del organismo IMQ, asegurando su idoneidad para sistemas de alarma de incendio conformes a normativa europea.
La serie VMIC incluye tres referencias: el 20-VMIC404-ADV (4 entradas + 4 relés form C), el 20-VMIC422-ADV (4 entradas + 2 salidas supervisadas + 2 relés form C) y el 20-VMIC602-ADV (6 entradas + 2 relés form C), permitiendo seleccionar la combinación de E/S más adecuada para cada proyecto.
| Alimentación | 18 V a 40 V cc |
|---|---|
| Consumo de corriente medio | 500 μA |
| Resistencia entrada monitorizada (Rsw) | 10 kΩ |
| Resistencia entrada/salida supervisada (Reol) | 27 kΩ |
| Tensión salida supervisada | 24 V cc / 30 V cc |
| Relé form C (volt free) | 2 A, 30 V CA/CC |
| Humedad máxima (sin condensación) | 85 % HR |
| Temperatura de funcionamiento | −30 °C a +70 °C |
| Dimensiones (Al × An × P) | 210 × 170 × 65 mm |
| Peso | 470 g |
| Grado de protección | IP65 |
| Sección máx. de conductor | 2,5 mm² |
| Normas | EN54-17:2005, EN54-18:2005 |
| Aprobaciones | IMQ |
El módulo Advanced 20-VMIC422-ADV es especialmente adecuado para la monitorización y el control de equipos auxiliares en edificios con requisitos de detección de incendios avanzados: cortinas y persianas cortafuego, sistemas de control de humos, puertas cortafuego y cualquier dispositivo que precise entradas monitorizadas y salidas de relé supervisadas dentro de una instalación analógico-direccionable.
