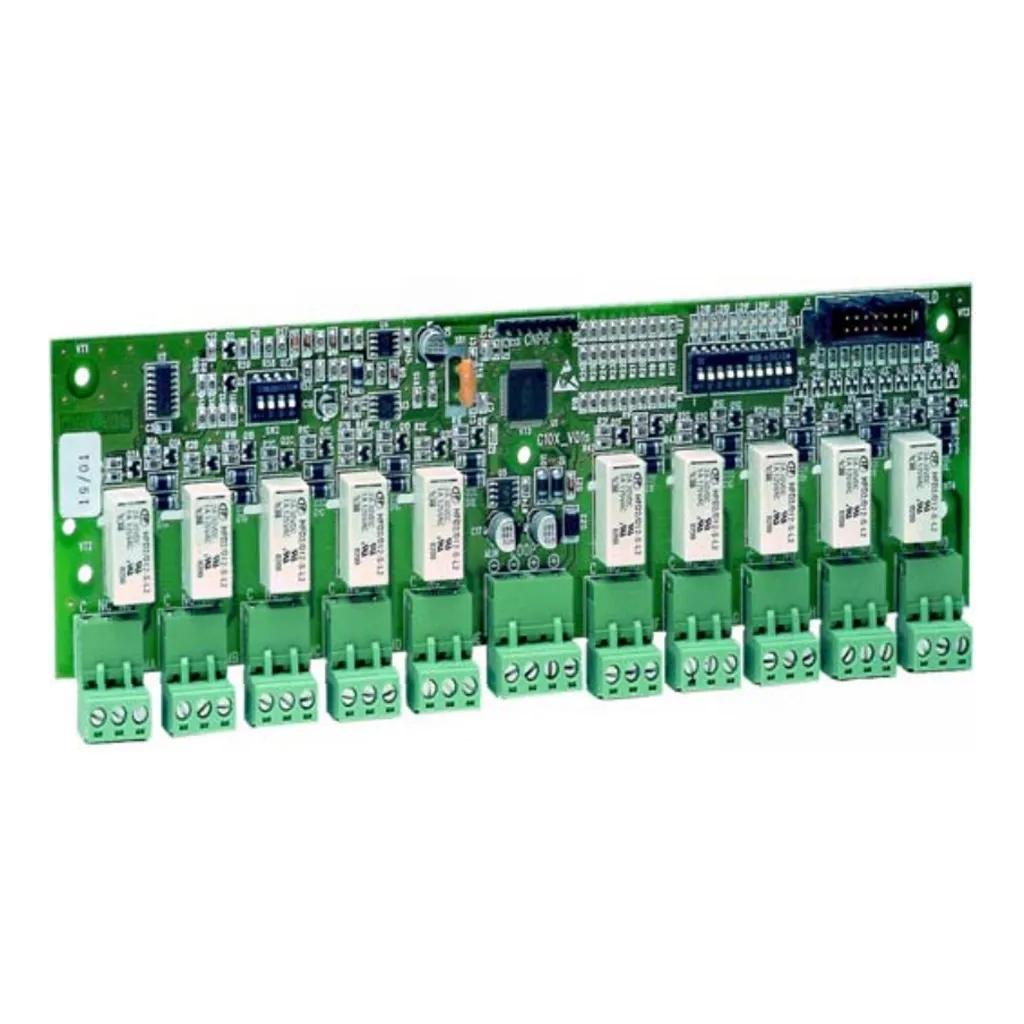

El NOTIFIER CMX-10RME es un módulo con 10 salidas de relé de contacto libre de tensión, compatible con centrales analógicas NOTIFIER en protocolo CLIP (1-99) y Advanced (1-159). Utiliza 10 direcciones consecutivas del bucle, programables mediante dip-switch, con un consumo en reposo de 4 mA. Alimentación telesuministrada desde el lazo de la central. Dimensiones: 233 × 70 × 25 mm (bornes incluidos).
El NOTIFIER CMX-10RME es un módulo multidirección que integra 10 salidas de relé de contacto libre de tensión, diseñado para trabajar con todas las centrales analógicas NOTIFIER en protocolo CLIP (1-99) y Advanced (1-159). Ofrece una solución compacta y flexible para el control de dispositivos externos en instalaciones de detección de incendios.
Nota técnica: si se programa la dirección de inicio en 0, el módulo 00 no es interrogado por la central y solo quedan disponibles 9 módulos activos. Esta restricción aplica únicamente en protocolo CLIP.
Cada una de las 10 salidas dispone de un contacto de conmutación libre de tensión, apto para conmutar cargas resistivas de hasta 2 A a 30 Vcc. Esto permite al instalador conectar el módulo a multitud de dispositivos externos sin necesidad de adaptar niveles de tensión.
El CMX-10RME utiliza 10 direcciones consecutivas del bucle. La dirección inicial se configura con el dip-switch SW-2, que selecciona la decena del rango de direcciones. Cada uno de los 10 módulos ocupa una unidad dentro de ese rango (0-9), facilitando la planificación del mapa de dispositivos en la central.
Mediante el dip-switch SW-1, es posible excluir de forma independiente cualquier módulo de relé que no se utilice en una instalación concreta. En centrales con protocolo CLIP, esto libera la dirección correspondiente para asignarla a otro dispositivo del bucle.
El módulo se alimenta directamente desde el lazo de la central, sin requerir fuente auxiliar. Incorpora un LED SMD por cada salida para indicar el estado de activación, controlado por la propia central. Además, dispone de una salida auxiliar mediante conector de cable plano de 14 polos para el accionamiento de LEDs externos.
| Marca | NOTIFIER |
|---|---|
| Modelo | CMX-10RME |
| Número de salidas de relé | 10 |
| Tipo de contacto | Contacto libre de tensión (conmutado) |
| Capacidad de conmutación por relé | Máx. 2 A / 30 Vcc (cargas resistivas) |
| Protocolo compatible | CLIP (1-99) y Advanced (1-159) |
| Direcciones utilizadas | 10 consecutivas del bucle |
| Programación de dirección | Dip-switch SW-2 (selección de decenas) |
| Alimentación | Telesuministrada desde el lazo de la central (15-30 Vcc) |
| Consumo en reposo (sin comunicación) | 3 mA |
| Consumo en reposo (con comunicación) | 4 mA |
| Corriente de pilotaje LED (fijo) | 5 mA |
| Temperatura de funcionamiento | -10 – 55 °C |
| Humedad relativa | 10 – 93 % (sin condensación) |
| Dimensiones | 233 × 70 mm (bornes incluidos) |
| Intereje de orificios de fijación | 218 × 37,5 mm |
El CMX-10RME está indicado para instalaciones de detección de incendios analógicas donde se requiera el control de múltiples dispositivos externos mediante relés, tales como sistemas de evacuación, control de puertas cortafuegos, activación de sistemas de extinción o señalización remota. Su formato compacto lo hace especialmente adecuado para cuadros de rack estándar de 19″.
