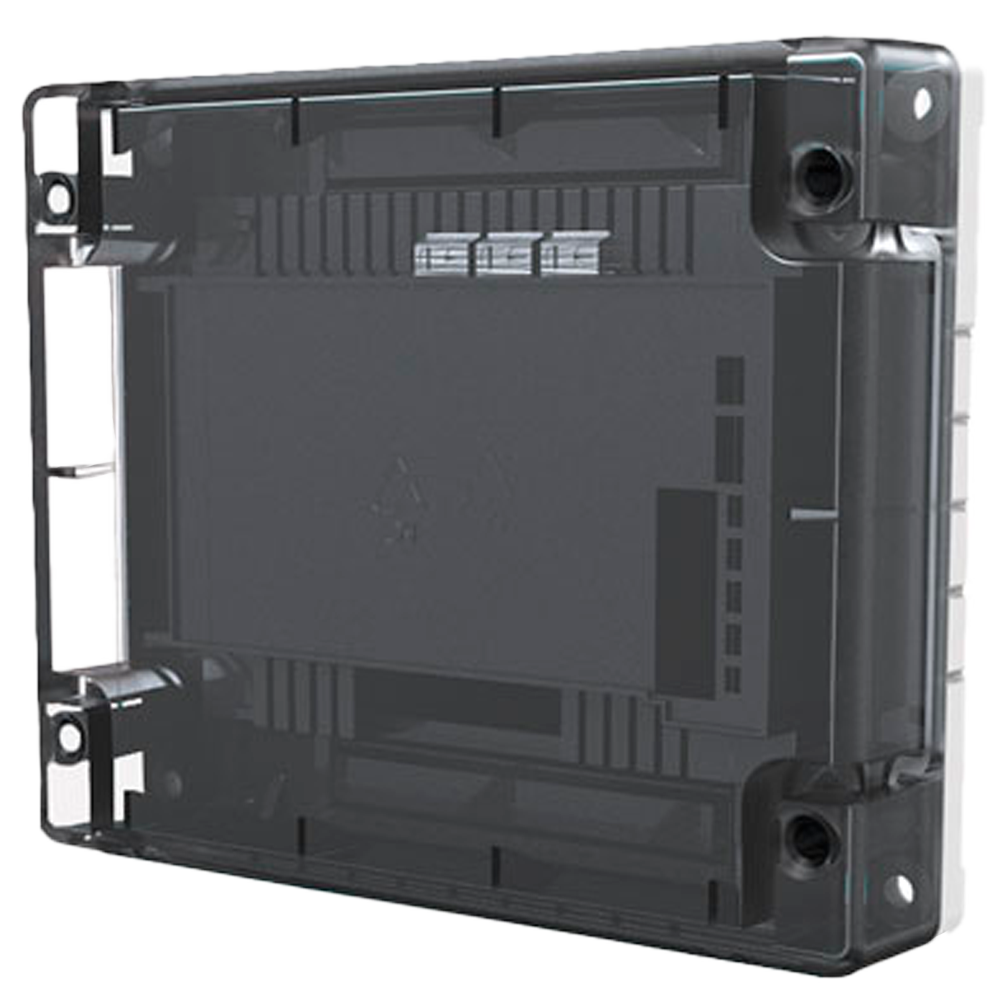

El Hochiki CHQ-DRC2(SCI) es un controlador de doble relé analógico-direccionable con aislador de cortocircuito integrado, alimentado por lazo y con una única dirección, diseñado para el control independiente de dos salidas de propósito general.
El Hochiki CHQ-DRC2(SCI) es un controlador de doble relé diseñado para sistemas analógico-direccionables. Ofrece dos salidas de relé de propósito general controladas de forma independiente, ideales para la gestión de compuertas cortafuego, parada de maquinaria o control de instalaciones. Incorpora un aislador de cortocircuito (SCI) integrado y se alimenta directamente desde el lazo, ocupando una única dirección.
Este módulo debe instalarse y configurarse por personal técnico cualificado conforme a la normativa vigente. La entrada monitorizada requiere resistencia E.O.L. de 10 kΩ ±5 % 0,25 W. Consulte siempre la versión actualizada de la documentación técnica antes de la instalación.
El CHQ-DRC2(SCI) es un módulo controlador de doble relé para centrales analógico-direccionables de la gama CHQ de Hochiki. Cada salida de relé puede activarse de manera independiente para el control de dispositivos tales como compuertas de ventilación, sistemas de extinción o equipos industriales. La entrada monitorizada permite supervisar fallos de alimentación auxiliar o actuar como entrada de uso general.
Ambas versiones del producto —módulo estándar y versión de carril DIN— incorporan un aislador de cortocircuito de serie. Este elemento protege la integridad del lazo analógico ante un cortocircuito, aislando el segmento afectado y manteniendo operativo el resto del sistema.
El direccionamiento se realiza mediante interruptores DIL, lo que facilita una configuración rápida y fiable en obra. El módulo es compatible con la caja trasera CHQ-BACKBOX, que eleva el grado de protección hasta IP65 y puede emplearse para cumplir con los requisitos de BS 7671. La versión de carril DIN (CHQ-DRC2/DIN(SCI)) ofrece una alternativa de montaje en cuadros eléctricos.
El producto está disponible en versión de módulo estándar (CHQ-DRC2(SCI)) y en versión de carril DIN (CHQ-DRC2/DIN(SCI)). Existen además variantes aprobadas para aplicaciones marinas, ferroviarias y con certificación SIL2. La tapa del módulo está disponible en negro semiopaco como estándar y en blanco como opción (CHQ-LID(WHT)).
| Tensión de funcionamiento | 17–41 VDC |
|---|---|
| Corriente modo bajo consumo (0,75 s) | 170 μA |
| Corriente en reposo (típica) | 300 μA |
| Corriente de consumo (polling) | 22 mA ± 20 % |
| Corriente en cortocircuito | 8 mA |
| Corriente máxima de cortocircuito (lazo) | 1 A |
| Valoración contactos de relé | 30 VDC máx., 1 A (carga resistiva) |
| Resistencia E.O.L. entrada | 10 kΩ, ±5 %, 0,25 W |
| Umbral entrada — ON | 470 Ω |
| Umbral entrada — Cortocircuito | < 50 Ω |
| Umbral entrada — Circuito abierto | > 100 kΩ |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -30 °C a +60 °C |
| Humedad máxima | 95 % HR (sin condensación a 40 °C) |
| Peso módulo con carcasa CHQ | 343 g |
| Peso con CHQ-BACKBOX | 578 g (343 + 235 g) |
| Peso versión DIN | 124 g |
| Dimensiones módulo CHQ (con tapa) | L157 × W127 × D35 mm |
| Dimensiones módulo CHQ + CHQ-BACKBOX | D79 mm (profundidad total) |
| Dimensiones versión DIN | L119 × H108 × H24 mm |
| Material y color — módulo CHQ | ABS blanco |
| Material y color — módulo DIN | ABS verde |
| Material y color — tapa | ABS negro semiopaco (estándar); blanco disponible como CHQ-LID(WHT) |
| Aprobaciones | AS ISO 7240.17 y 7240.18 |
El CHQ-DRC2(SCI) es adecuado para el control de compuertas cortafuego y de ventilación, la parada de equipos e instalaciones industriales, y la supervisión de fallos de alimentación auxiliar en sistemas analógico-direccionables. Su robustez y la posibilidad de alcanzar IP65 lo hacen apto también para entornos con requisitos de estanqueidad elevados.
