El TFM05 de Tecnofire es un módulo direccionable con 5 salidas supervisadas, compatible con las centrales TFA1-298, TFA2-596 y TFA4-1192. Ofrece funciones programables, criterios de actuación configurables y separador de línea con doble aislador.
100 disponibles

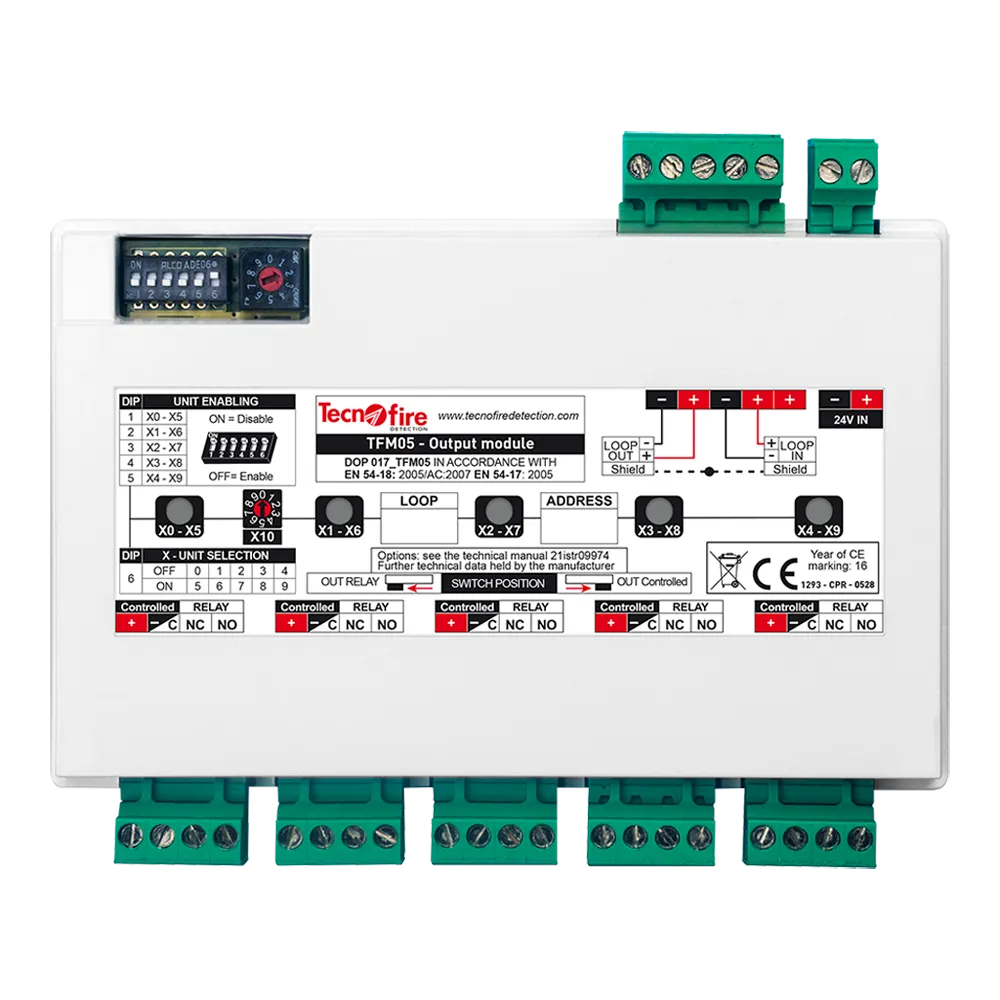

El Tecnofire TFM05 es un módulo periférico direccionable que integra 5 unidades lógicas/físicas supervisadas, cada una correspondiente a una salida independiente. Diseñado para su conexión en lazo (LOOP), ofrece una gestión completa mediante el protocolo propietario de alta velocidad RSC®, que permite la configuración, supervisión y control remoto de todos los parámetros funcionales.
El módulo TFM05 debe instalarse exclusivamente en lazos de detección de las centrales Tecnofire TFA1-298, TFA2-596 y TFA4-1192. Durante el diseño e instalación es obligatorio observar y aplicar la normativa vigente aplicable.
El TFM05 está compuesto por cinco unidades físicas/lógicas, cada una asociada a una salida. Mediante los dips 1 a 5 es posible excluir individualmente cada salida del funcionamiento del módulo. Las salidas excluidas liberan sus direcciones, que quedan disponibles para otros módulos del lazo. El direccionamiento se realiza mediante un selector rotativo decimal, que establece la decena, y el dip 6, que selecciona el rango de la secuencia unitaria: posición OFF para el rango bajo (X0–X4) y posición ON para el rango alto (X5–X9).
Cada salida admite dos criterios operativos: con posibilidad de reconocimiento o sin ella. La conexión puede realizarse en modo contacto libre de potencial o en modo línea controlada, que supervisa la terminación de las líneas de salida. Las salidas pueden encontrarse en estado de espera o señalización, indicado mediante LEDs dedicados. El retardo de activación y el tiempo de actuación son programables de 0 a 600 segundos, y la actuación puede supeditarse a una fórmula algebraica.
El módulo incorpora un separador de línea con doble aislador, lo que garantiza el correcto funcionamiento del lazo ante un cortocircuito, aislando el segmento afectado sin interrumpir la comunicación con el resto de dispositivos conectados.
La gestión completa del dispositivo se realiza mediante el sistema propietario RSC®, que permite la configuración inicial, la gestión remota y el control de todos los parámetros funcionales desde la central. El módulo emplea un protocolo de comunicación propietario de alta velocidad.
La carcasa es de ABS V0 de alto perfil, color blanco, con grado de protección IP40. Las dimensiones son 144 × 92 × 71,5 mm (L × H × P). El montaje puede realizarse por acoplamiento directo sobre carril DIN omega o en superficie. Cuenta con una entrada de servicio segura para alimentación de dispositivos externos.
| Modelo | TFM05 |
|---|---|
| Referencia | TF4TFM05HP |
| Número de salidas | 5 |
| Direcciones utilizadas (máx.) | 5 |
| Criterios operativos | Con reconocimiento / Sin reconocimiento |
| Modos de conexión | Contacto libre de potencial / Línea controlada |
| Retardo de actuación | 0 a 600 s |
| Tiempo de actuación | 0 a 600 s |
| Fórmula algebraica | Sí, programable |
| Separador de línea | Doble aislador |
| Grado de protección | IP40 |
| Material de la carcasa | ABS V0 |
| Color | Blanco |
| Dimensiones (L × H × P) | 144 × 92 × 71,5 mm |
| Montaje | Carril DIN omega / Superficie |
| Normativa | EN 54-18: 2005/AC: 2007 – EN 54-17: 2005 |
| Certificado de homologación | 1293 CPR – 0528 |
| Centrales compatibles | TFA1-298, TFA2-596, TFA4-1192 |
El TFM05 está indicado para instalaciones de detección de incendios que requieran el control direccionable de múltiples salidas desde un único módulo en lazo. Es especialmente adecuado para la activación de sistemas de extinción, control de puertas cortafuego, señalización acústico-visual u otros dispositivos que precisen una activación temporizada, con retardo programable o condicionada a fórmulas lógicas complejas, en edificios industriales, terciarios o de pública concurrencia donde se empleen centrales analógicas direccionables Tecnofire.
