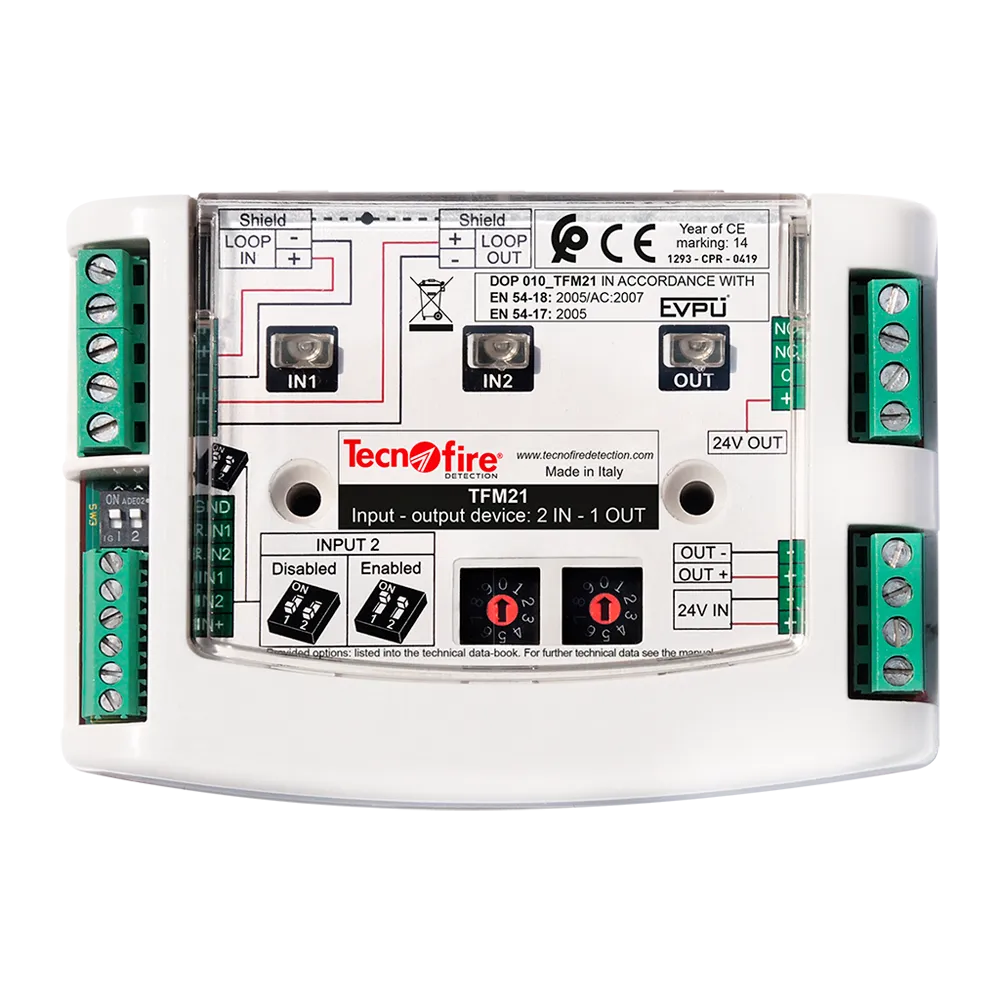

Módulo direccionable Tecnofire TFM21 con 2 entradas y 1 salida supervisadas, funciones programables, separador de línea con doble aislador y montaje en superficie o carril DIN omega. Certificado EN 54-17/18.
100 disponibles
El Tecnofire TFM21 es un módulo direccionable compuesto por tres unidades físicas/lógicas supervisadas: 2 entradas y 1 salida, identificadas de forma unívoca por el sistema. Sus funciones de entrada y salida son totalmente programables, con fórmulas algebraicas de actuación, separador de línea con doble aislador integrado y gestión completa mediante protocolo propietario RSC®.
El módulo TFM21 debe instalarse exclusivamente en lazos de detección de las centrales Tecnofire TFA1-298, TFA2-596 y TFA4-1192. Durante el diseño e instalación es obligatorio aplicar la normativa vigente.
El TFM21 se compone de tres unidades lógicas independientes: entrada 1, entrada 2 y salida 1. La dirección física se programa mediante dos selectores rotativos decimales situados bajo la tapa superior (X10 para las decenas y X1 para las unidades). La dirección física se asigna siempre a la unidad lógica 1; las restantes reciben automáticamente la dirección física +1 y +2. Si la entrada 2 se excluye de la operación, el módulo gestiona únicamente dos unidades lógicas. El rango de direcciones permitidas es de 01 a 99; la dirección 00 excluye el módulo del sistema aunque este sigue alimentándose desde el lazo.
Cada una de las dos entradas admite uno de los cuatro criterios operativos disponibles: genera alarma (la activación de la entrada genera una alarma en el sistema), genera silenciado (silencia el evento en curso), genera rearme (provoca el rearme del sistema) o ninguno (la activación no produce acción directa, pero puede emplearse en fórmulas lógicas de operación). Las entradas pueden conectarse en modo «Genera alarma» o en modo balanceado «Fallo». Los estados funcionales posibles son: reposo, señalización, fallo por cortocircuito y fallo por línea abierta. El estado de cada entrada se indica mediante LEDs dedicados.
La salida cuenta con tiempo de actuación y retardo programables, y su activación puede definirse mediante una fórmula algebraica. Puede configurarse en modo contacto o línea controlada, y asignársele el criterio de ser silenciable o no silenciable. Además, el módulo dispone de dos salidas de relé de estado de entrada para el control de dispositivos de relé remotos, así como una entrada de servicio segura para la alimentación de dispositivos externos.
El TFM21 utiliza el protocolo de comunicación propietario de alta velocidad RSC®, que permite la programación completa, la gestión remota y el control de todos los parámetros funcionales del dispositivo desde la central. Incorpora un separador de línea con doble aislador para garantizar la continuidad del lazo ante fallos, y se conecta directamente en topología LOOP.
El módulo puede montarse en superficie o sobre carril DIN omega mediante el accesorio TFDIN. La carcasa es de ABS V0 en color blanco, con grado de protección IP40 y dimensiones de 112 × 78 × 25 mm. Incorpora 3 LEDs que indican el estado de las entradas y la salida.
| Modelo | TFM21 |
|---|---|
| Referencia de pedido | TF4TFM21 |
| Tipo | Módulo direccionable 2 entradas / 1 salida |
| Direcciones utilizadas (máx.) | 3 |
| Rango de direcciones | 01 a 99 |
| Criterios operativos de entrada | Genera alarma, genera silenciado, genera rearme, ninguno |
| Modos de conexión de entrada | Alarma / Balanceado (Fallo) |
| Modos de salida | Contacto o línea controlada |
| Criterios operativos de salida | Silenciable / No silenciable |
| Salidas de relé de estado de entrada | 2 |
| Indicadores LED | 3 (estado de entradas y salida) |
| Protocolo de comunicación | RSC® (propietario, alta velocidad) |
| Separador de línea | Doble aislador integrado |
| Topología de conexión | LOOP |
| Montaje | Superficie o carril DIN omega (accesorio TFDIN) |
| Grado de protección | IP40 |
| Material de la carcasa | ABS V0, color blanco |
| Dimensiones (L × H × P) | 112 × 78 × 25 mm |
| Certificaciones | EN 54-18:2005/AC:2007 — EN 54-17:2005 |
| Número de homologación | 1293 CPR-0419 |
El módulo TFM21 está indicado para la integración de dispositivos convencionales o externos en lazos de detección analógica direccionable de las centrales Tecnofire compatibles. Es especialmente adecuado para la supervisión de contactos de equipos de extinción, control de actuadores y monitorización de señales externas que deban integrarse en la lógica del sistema de detección de incendios, gracias a su flexibilidad de programación mediante fórmulas algebraicas y su gestión remota completa vía RSC®.
