El TFMC1 es un módulo direccionable Tecnofire con 1 entrada para detectores convencionales, aislador de línea integrado y gestión completa RSC®. Compatible con las centrales TFA1-298, TFA2-596 y TFA4-1192.
100 disponibles

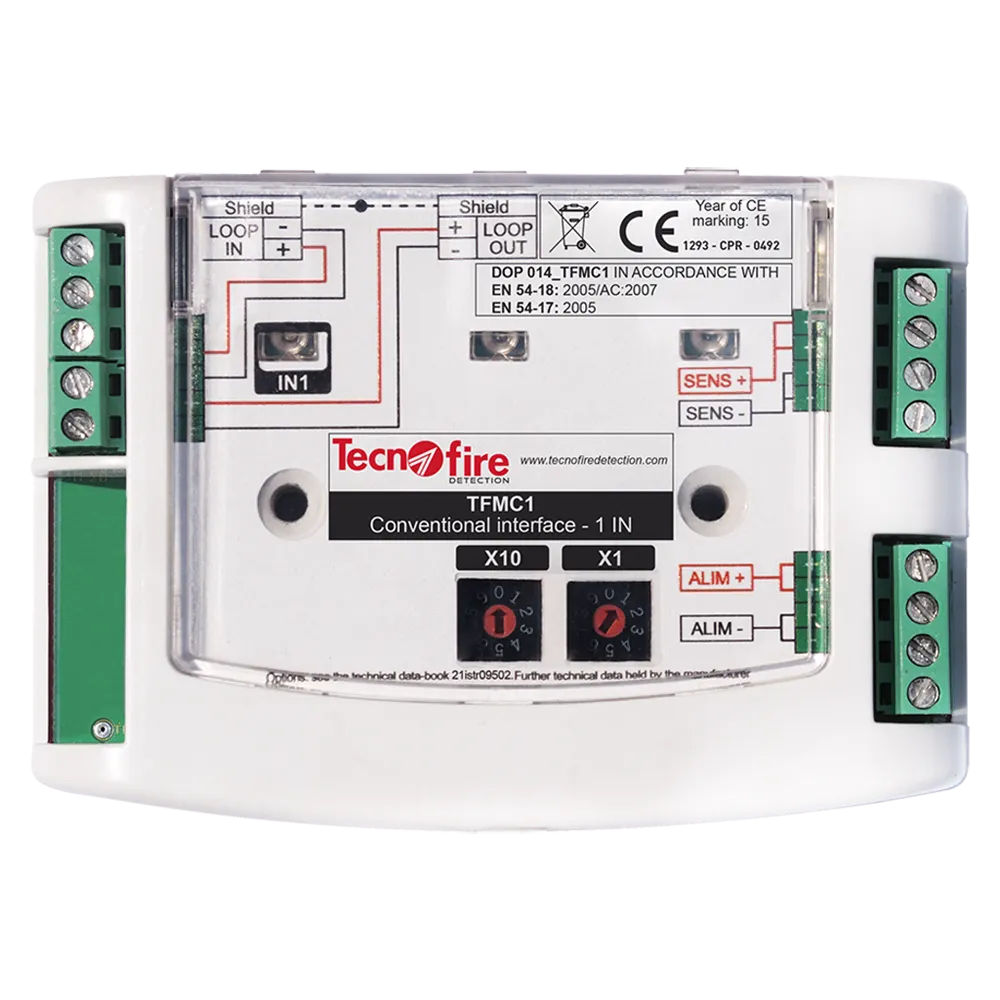

El Tecnofire TFMC1 es un módulo direccionable que integra 1 entrada supervisada para detectores convencionales, con aislamiento óptico de la alimentación respecto al lazo y separador de línea con doble aislador incorporado. Diseñado para su conexión en lazo con las centrales analógicas direccionables Tecnofire, ofrece gestión remota completa mediante el sistema RSC® y cumple con las normas EN 54-17 y EN 54-18.
Este módulo debe instalarse exclusivamente en el lazo de detección de las centrales Tecnofire TFA1-298, TFA2-596 o TFA4-1192. Durante el diseño y la instalación es obligatorio respetar y aplicar la normativa vigente aplicable. La función «alerta por detector individual» solo es compatible con detectores convencionales Tecnofire.
El TFMC1 se conecta directamente al lazo de detección (LOOP) de la central y utiliza el protocolo de comunicación propietario de alta velocidad de Tecnofire. Cada módulo recibe una dirección física única programada mediante dos conmutadores rotativos decimales accesibles bajo la tapa superior. La unidad lógica de entrada se identifica con su correspondiente dirección ID dentro del lazo, en el rango de 01 a 99.
El módulo supervisa una línea de hasta 15 detectores convencionales terminada con una resistencia de 3.900 Ω en paralelo al último detector. La alimentación de los detectores convencionales está aislada ópticamente del lazo, garantizando la integridad de la comunicación. Según la configuración, la línea puede reportar únicamente alarma o bien alerta más alarma, en función del número de detectores que hayan entrado en activación.
El TFMC1 incorpora un separador de línea con doble aislador que actúa automáticamente ante un cortocircuito en el lazo. Al activarse, desconecta el tramo averiado y preserva el funcionamiento correcto de todos los dispositivos situados aguas arriba y aguas abajo del punto de fallo. El módulo continúa operando con normalidad y envía a la central el aviso de fallo «Separador abierto», facilitando la localización de la incidencia.
A través del sistema RSC® de Tecnofire, la central puede realizar sobre el TFMC1 funciones de diagnóstico avanzadas: identificación física del módulo mediante activación del LED, autodeclaración del tipo de módulo y versiones de hardware y firmware, medición de los parámetros eléctricos de funcionamiento, monitorización de la corriente consumida por los detectores de línea y lectura de estadísticas del monitor de comunicaciones.
La carcasa de ABS V0 en color blanco con grado de protección IP40 puede instalarse en superficie o en carril omega DIN (mediante el accesorio TFDIN). Sus reducidas dimensiones de 112 × 78 × 25 mm facilitan la integración en cuadros y cajas de derivación. El módulo debe configurarse en la central como tipo «TECNO – base convencional», reservando el rango de direcciones de 1 a 99 específico para módulos de interfaz.
| Modelo | TFMC1 |
|---|---|
| Referencia de pedido | TF4TFMC1 |
| Número de entradas | 1 entrada convencional supervisada |
| Detectores convencionales máx. | 15 por línea |
| Resistencia de fin de línea | 3.900 Ω en paralelo al último detector |
| Aislamiento de alimentación | Aislamiento óptico respecto al lazo |
| Separador de línea | Doble aislador integrado |
| Rango de direcciones | 01 a 99 |
| Indicador visual | 1 LED de estado de entrada |
| Tipo de montaje | Superficie o carril omega DIN (accesorio TFDIN) |
| Dimensiones (L × H × P) | 112 × 78 × 25 mm |
| Color | Blanco |
| Material de la carcasa | ABS V0 |
| Grado de protección | IP40 |
| Normativa | EN 54-18:2005/AC:2007 – EN 54-17:2005 |
| Certificado de homologación | 1293-CPR–0492 |
| Centrales compatibles | TFA1-298, TFA2-596, TFA4-1192 |
El módulo TFMC1 está especialmente indicado para la integración de zonas de detección convencionales preexistentes en instalaciones con lazo analógico direccionable Tecnofire, así como para ampliar sistemas de detección de incendios en edificios de uso terciario, industrial o residencial donde se requiera supervisar líneas de detectores convencionales desde una central analógica direccionable con gestión RSC® completa.
