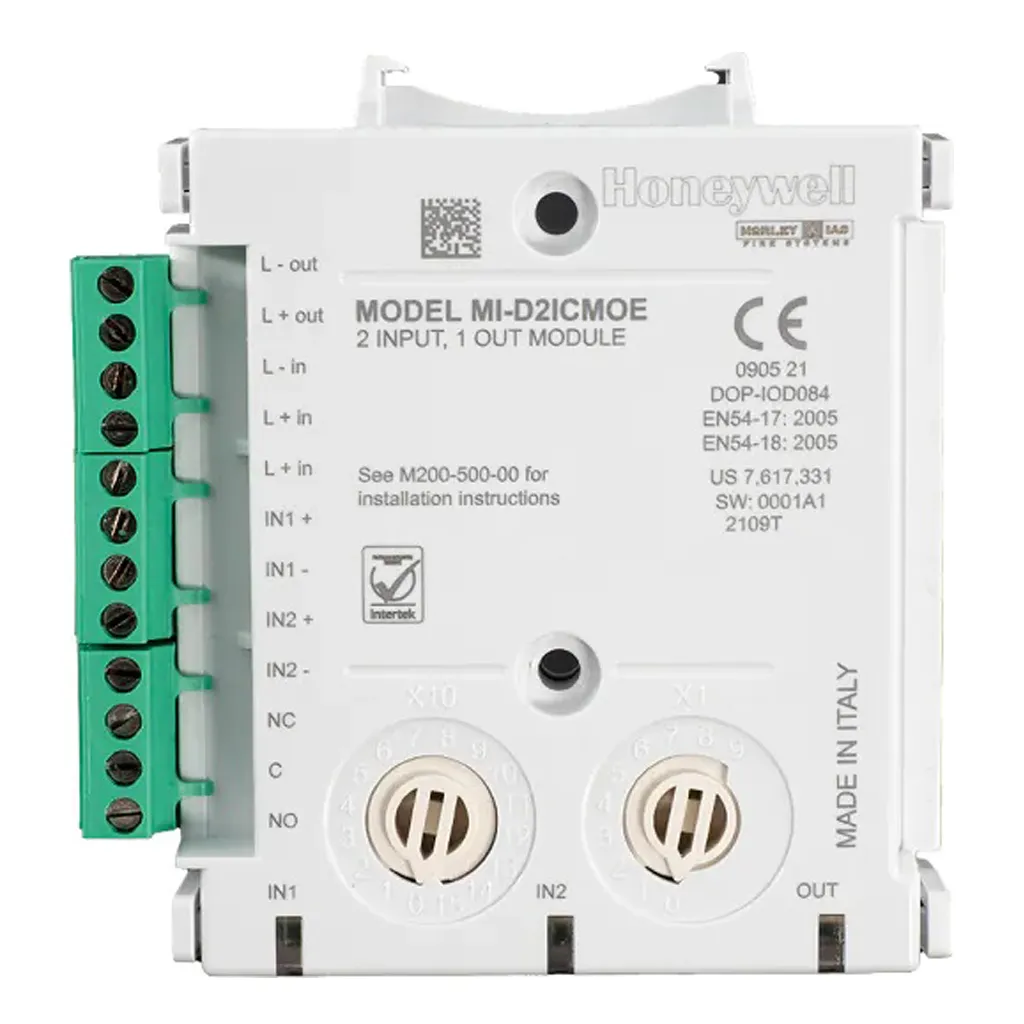

Módulo analógico direccionable Morley MI/D2ICMOE con 2 entradas supervisadas y 1 salida de relé unipolar. Incorpora aislador de cortocircuitos integrado, soporte para carril DIN, LED de estado multicolor y direccionamiento mediante selectores giratorios. Compatible con centrales DXC y MAX. Alimentación 15-32 Vdc.
El Morley MI/D2ICMOE es un módulo de entrada/salida analógico direccionable perteneciente a la serie HMI de Morley-IAS. Combina 2 entradas supervisadas y 1 salida de relé unipolar sin tensión en una mecánica compacta con aislador de cortocircuitos integrado, pensado para integrarse en instalaciones de detección de incendios con centrales DXC y MAX.
Cada módulo incorpora protección contra cortocircuitos en el lazo de comunicaciones. El aislador puede seleccionarse o deseleccionarse según las necesidades de la instalación, aportando mayor flexibilidad.
Los dos canales de entrada admiten supervisión enclavada (tres estados: normal, circuito abierto y alarma/cortocircuito) y supervisión analógica continua proporcional a la resistencia del circuito.
El soporte para carril DIN está integrado en el propio módulo. También puede instalarse en caja de montaje en superficie M200SMB o en la caja colectiva SMB6-V0 para hasta 6 módulos.
El LED de estado multicolor proporciona información de diagnóstico sobre cada entrada/salida y es visible desde los dos lados del módulo, facilitando las tareas de instalación, prueba y mantenimiento.
El direccionamiento se realiza mediante selectores giratorios siempre visibles y accesibles, independientemente del método de montaje elegido.
Compatible con centrales Morley DXC y MAX. Soporta los protocolos CLIP y Avanzado, adaptándose a distintas configuraciones de sistema.
Para el montaje en superficie se requiere la caja accesoria M200SMB o SMB6-V0, no incluida. La clasificación IP aumenta a IP44 cuando se instala en la caja M200E-SMB.
La mecánica renovada es común a toda la familia de módulos HMI de Morley-IAS, lo que reduce costes de instalación y el espacio necesario. La información identificativa está grabada con láser en la superficie para mayor durabilidad. Los conectores de fácil inserción agilizan la puesta en marcha.
La salida proporciona un contacto unipolar sin tensión no supervisado para la actuación sobre dispositivos externos, con una corriente nominal de 2 A a 30 Vdc con carga resistiva.
El módulo opera en un rango de temperatura de -20 °C a +60 °C y soporta una humedad relativa de entre el 5 y el 95% sin condensación, adecuado para entornos industriales y comerciales.
| Parámetro | Valor |
|---|---|
| Tensión de funcionamiento | 15 a 32 Vdc |
| Consumo en reposo | 140 µA a 24 Vdc (sin comunicaciones) |
| Salida de relé | 2 A a 30 Vdc, carga resistiva |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad relativa | 5 a 95% (sin condensación) |
| Clasificación IP | IP40 (IP44 en caja M200E-SMB) |
| Altura | 22 mm |
| Longitud | 82 mm |
| Anchura | 93 mm (incluido bloque de terminales) |
| Peso | 118 g |
| Sección máxima de cable | 2,5 mm² |
| Protocolos | CLIP y Avanzado |
| Compatibilidad | Centrales DXC y MAX |
El MI/D2ICMOE está indicado para la integración de dispositivos externos convencionales en sistemas de detección analógica direccionable Morley, supervisión de circuitos de entrada en instalaciones de protección contra incendios en edificios comerciales, industriales y de uso público, y actuación sobre equipos auxiliares mediante contacto de relé.
