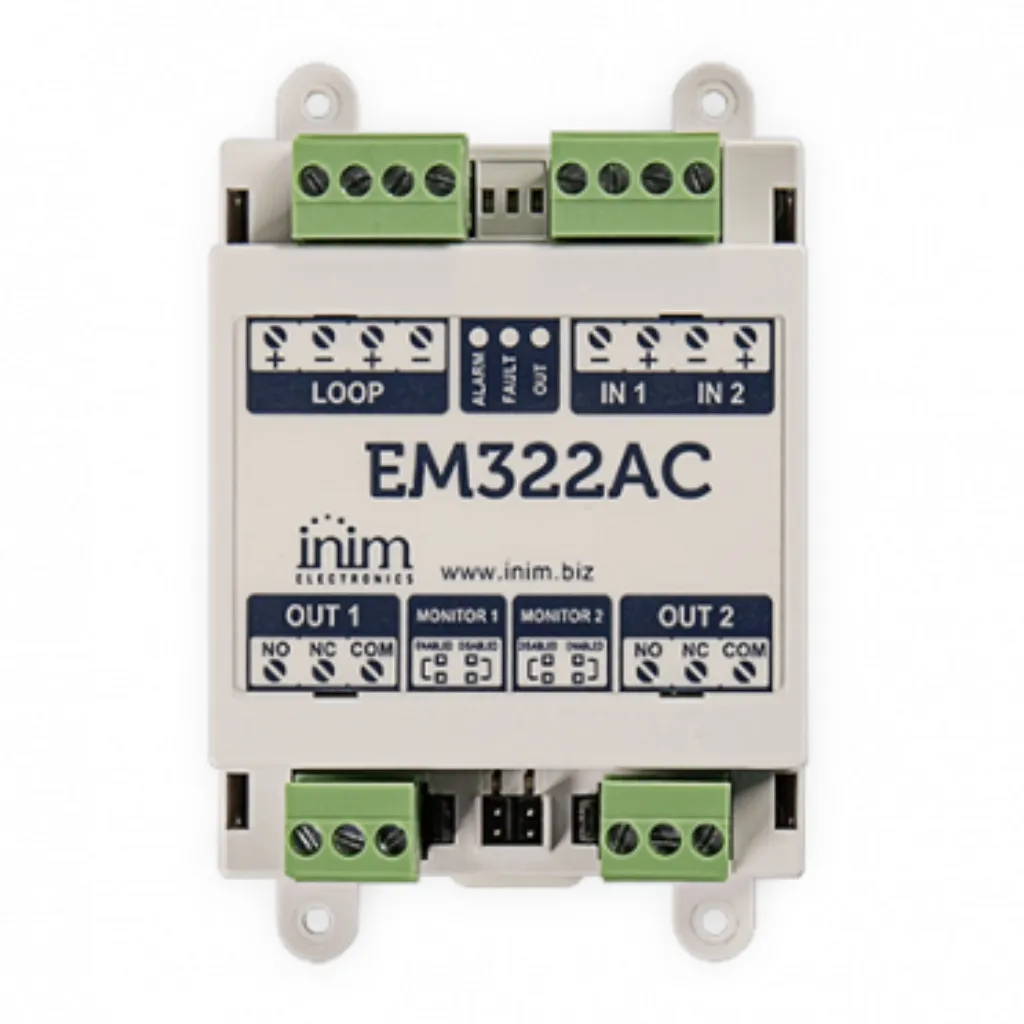

El INIM EM322AC es un módulo analógico direccionable con 2 entradas supervisadas y 2 salidas de relé para cargas a 230 Vca, certificado EN 54-17 y EN 54-18. Incluye aislador de cortocircuito integrado, autodireccionamiento por número de serie, tecnologías LoopMap y Versa++, y LED de indicación de estado. Compatible con montaje en carril DIN. Alimentación entre 19 y 30 Vdc.
El INIM EM322AC es un módulo analógico direccionable que se conecta al bucle del sistema de detección de incendios y ofrece 2 entradas supervisadas y 2 salidas de relé capaces de controlar cargas a 230 Vca. Certificado según EN 54-17 y EN 54-18, incorpora aislador de cortocircuito integrado y tecnologías LoopMap y Versa++.
Nota técnica: la función de supervisión de carga de las salidas de relé es opcional y permite detectar la presencia de tensión en los contactos cuando el relé está en reposo.
El EM322AC dispone de dos entradas supervisadas capaces de controlar el estado de un dispositivo externo. La resistencia de balanceo es de 22 kΩ y la resistencia de alarma de 2,2 kΩ, garantizando una monitorización precisa del circuito conectado.
Las dos salidas de relé están diseñadas para manejar cargas a tensión de red de 230 Vca, con una capacidad máxima de 5 A / 230 Vca con carga resistiva (también 5 A / 30 V en corriente continua). Para cada relé puede activarse la supervisión de carga de forma independiente.
El módulo incorpora un aislador de cortocircuito integrado, lo que evita que un fallo en el cableado afecte al resto del bucle. Las tecnologías LoopMap y Versa++ permiten una gestión avanzada del bucle analógico, con capacidad para hasta 240 direcciones.
El EM322AC utiliza autodireccionamiento basado en el número de serie único asignado por el fabricante, eliminando la configuración manual de dirección. Los LED integrados indican en todo momento el estado de las entradas, las salidas y la comunicación con la central.
El módulo es compatible con montaje en carril DIN o en el interior de cualquier caja eléctrica estándar. Sus dimensiones de 113 × 71 × 43 mm y su peso de 130 g facilitan la integración en cuadros existentes.
| Modelo | EM322AC |
|---|---|
| Entradas | 2 entradas supervisadas |
| Salidas | 2 relés @230 Vca, supervisión de carga opcional |
| Capacidad del relé | Máx. 5 A / 30 V – Máx. 5 A / 230 Vca (carga resistiva) |
| Tensión de alimentación | 19 – 30 Vdc |
| Corriente en reposo | 80 µA |
| Corriente en alarma | 10 mA |
| Resistencia de balanceo entrada | 22 kΩ |
| Resistencia de alarma entrada | 2,2 kΩ |
| Direcciones | 240 |
| Aislador de cortocircuito | Incluido |
| Certificaciones | EN 54-17 / EN 54-18 (0051-CPR-2257) |
| Dimensiones | 113 × 71 × 43 mm |
| Peso | 130 g |
El INIM EM322AC es especialmente adecuado para instalaciones de detección de incendios donde se requiere el control de cargas a tensión de red (230 Vca), como sirenas, electroimanes de puertas cortafuegos, dampers o sistemas de ventilación de emergencia, integrados en bucles analógicos conformes a EN 54.
