El TFM01 es un módulo direccionable de 1 salida para bucle analógico, compatible con las centrales Tecnofire TFA1-298, TFA2-596 y TFA4-1192. Incluye separador de línea con doble aislador, programación por fórmula algebraica y gestión completa RSC®.
100 disponibles

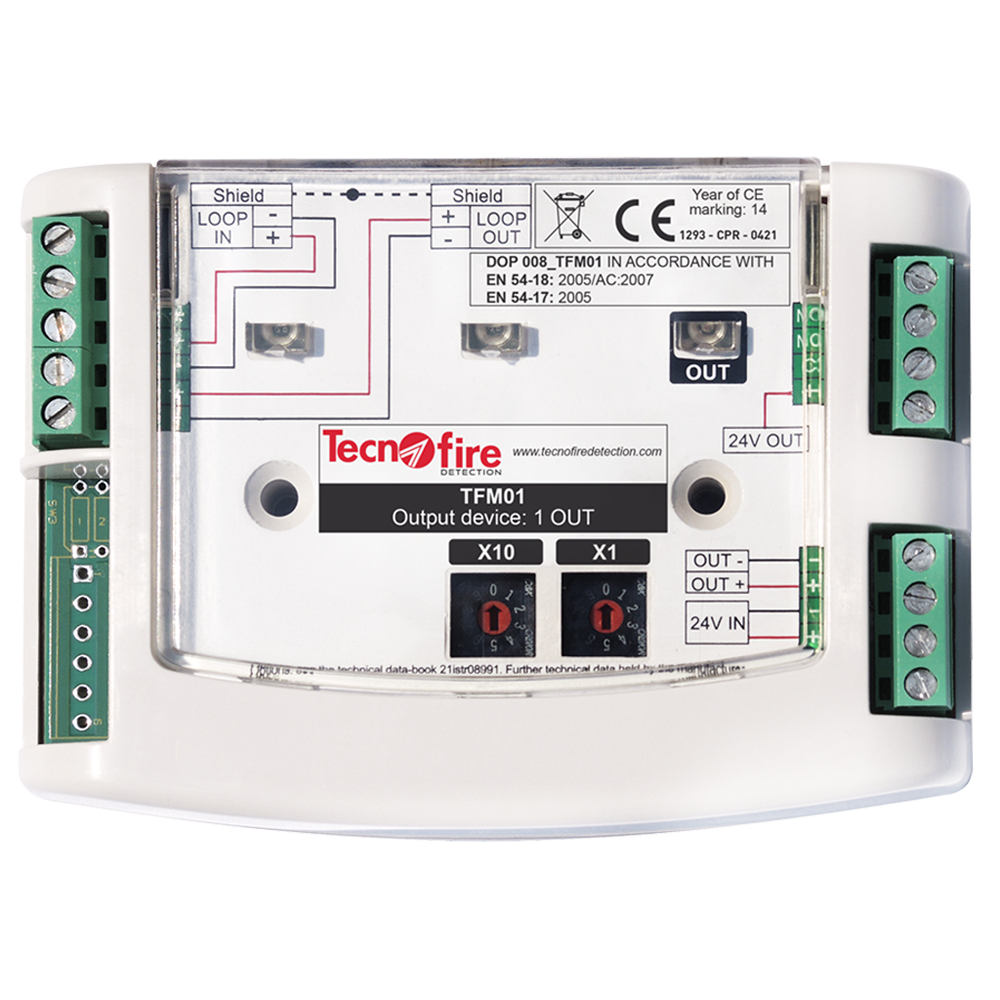

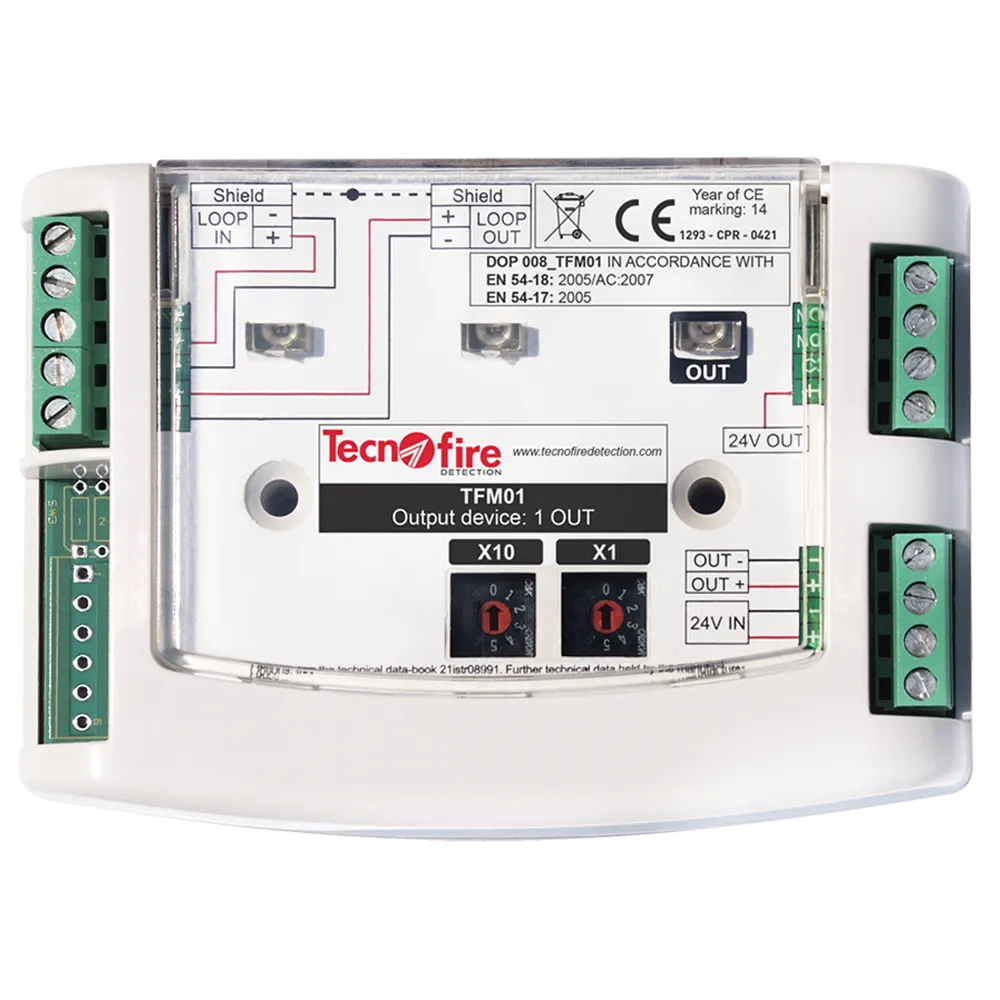

El Tecnofire TFM01 es un módulo periférico direccionable de 1 salida diseñado para integrarse en el bucle analógico de las centrales de detección de incendios Tecnofire. Ofrece programación avanzada mediante fórmula algebraica, separador de línea con doble aislador y gestión remota completa a través del sistema RSC®.
El módulo TFM01 únicamente puede utilizarse conectado al bucle de detección de las centrales Tecnofire TFA1-298, TFA2-596 y TFA4-1192. Durante el diseño y la instalación es obligatorio observar y aplicar la normativa vigente aplicable.
El TFM01 está compuesto por una unidad funcional física/lógica: una salida, a la que se le asigna el número de identificación 1. La dirección física del módulo se programa mediante dos selectores rotativos decimales situados bajo la tapa superior, que permiten configurar las decenas (X10) y las unidades (X1). El rango de direcciones permitido es del 01 al 99. Configurar la dirección 00 excluye el módulo del funcionamiento, aunque continúa recibiendo alimentación del bucle.
La salida del TFM01 admite dos criterios operativos: puede ser silenciada o no. Respecto al modo de conexión, es posible elegir entre contacto libre de potencial y línea controlada. En el modo de línea controlada, el módulo supervisa la terminación de la línea de salida. El estado de la salida —reposo o señalización— se indica mediante un LED dedicado. El funcionamiento de la salida se caracteriza por la programación del retardo de conmutación (0 a 600 s) y del tiempo de conmutación (0 a 600 s), y puede condicionarse además a una fórmula algebraica.
El módulo incorpora un separador de línea con doble aislador. Ante un cortocircuito en el bucle, el separador se activa desconectando el tramo defectuoso y preservando el correcto funcionamiento de los dispositivos conectados aguas arriba y aguas abajo. La activación del separador garantiza también el funcionamiento del propio módulo, y la central recibe simultáneamente el aviso de fallo «Separador abierto».
El TFM01 dispone de gestión RSC® completa: programación, gestión remota y control de todos los parámetros funcionales. Las funciones de diagnóstico disponibles permiten identificar físicamente el módulo, conocer el tipo y las versiones de hardware y firmware, medir los datos eléctricos de funcionamiento, supervisar el valor de la resistencia de terminación, leer estadísticas del monitor de comunicaciones y probar la activación de la salida.
El módulo puede instalarse en superficie o sobre carril omega DIN mediante el accesorio TFDIN. La carcasa es de ABS V0 en color blanco, con grado de protección IP40. Sus dimensiones son 112 × 78 × 25 mm. Utiliza el protocolo propietario de comunicación de alta velocidad y se conecta directamente al bucle (LOOP).
| Modelo | TFM01 |
|---|---|
| Referencia de pedido | TF4TFM01 |
| Tipo | Módulo direccionable 1 salida |
| Número de salidas | 1 |
| Criterios operativos de salida | Silenciable / No silenciable |
| Modos de conexión de salida | Contacto libre de potencial / Línea controlada |
| Retardo de conmutación | 0 a 600 s |
| Tiempo de conmutación | 0 a 600 s |
| Fórmula algebraica | Sí |
| Rango de direcciones | 01 a 99 |
| Separador de línea | Doble aislador |
| LED indicador | 1 (estado de la salida) |
| Montaje | Superficie o carril omega DIN (accesorio TFDIN) |
| Grado de protección | IP40 |
| Material de la carcasa | ABS V0 |
| Color | Blanco |
| Dimensiones (L × H × P) | 112 × 78 × 25 mm |
| Normativa | EN 54-18:2005/AC:2007 – EN 54-17:2005 |
| Certificado de homologación | 1293 CPR – 0421 |
| Centrales compatibles | TFA1-298, TFA2-596, TFA4-1192 |
El módulo TFM01 es idóneo para la activación de dispositivos externos en instalaciones de detección de incendios donde se requiera una salida direccionable con supervisión de línea, retardos programables y lógica condicional mediante fórmula algebraica. Su diseño compacto y su doble aislador lo hacen especialmente adecuado para sistemas en bucle donde la continuidad del servicio ante fallos de cortocircuito sea un requisito crítico.
