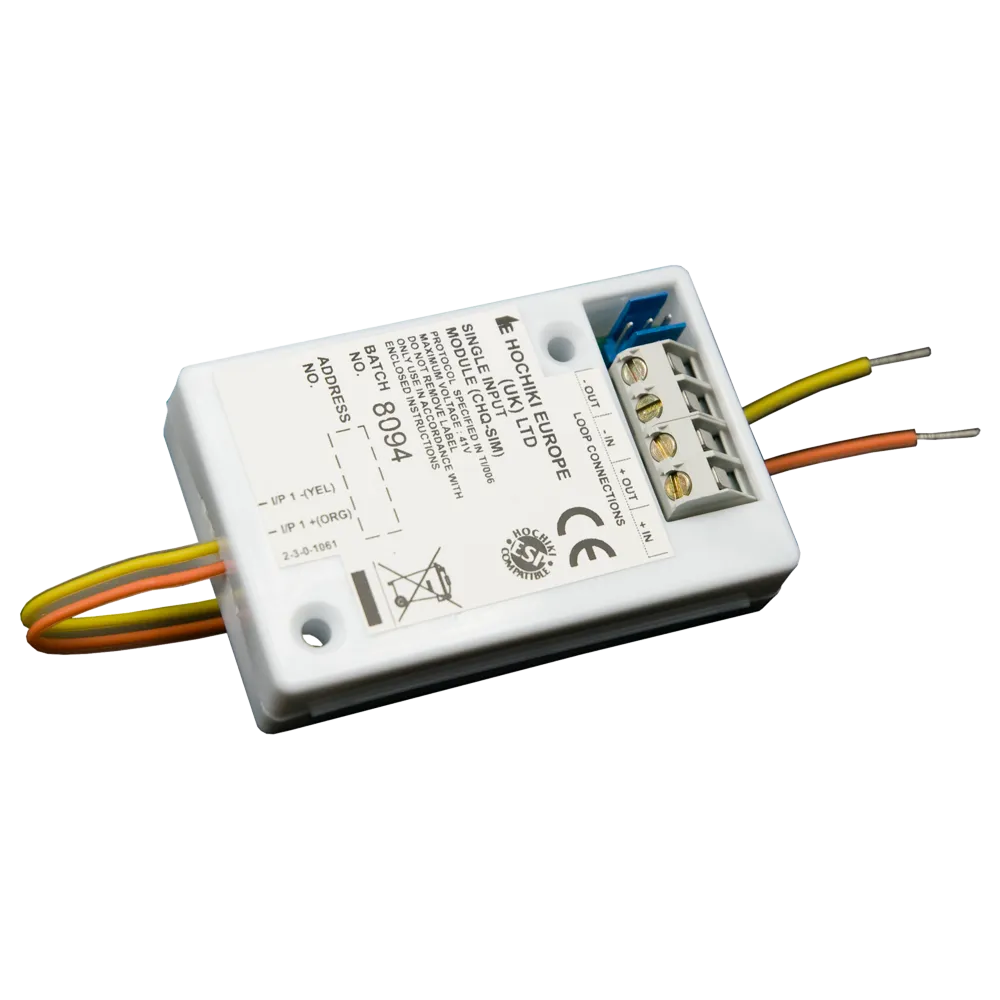

El Hochiki CHQ-SIM es un módulo de entrada simple monitorizada para lazo ESP, de diseño compacto y bajo coste, con cables volantes para una instalación rápida y sencilla. Certificado por LPCB y VdS.
El Hochiki CHQ-SIM es un módulo de entrada simple monitorizada diseñado para integrarse en el lazo ESP de sistemas analógico-direccionables. Su diseño compacto y bajo coste lo convierte en la solución ideal cuando la instalación de los módulos de mayor tamaño de la gama CHQ «Smart-Fix» resulta complicada.
Este módulo está destinado a instaladores y técnicos cualificados en sistemas de detección de incendios. Su instalación y puesta en servicio deben realizarse conforme a la normativa aplicable y a las instrucciones del fabricante.
El CHQ-SIM incorpora cables volantes junto con un bloque de bornes para la conexión al lazo, lo que permite una instalación rápida y sin complicaciones. Su reducido tamaño —65 × 42 × 15 mm y tan solo 25 g— facilita su ubicación en espacios reducidos donde otros módulos no tendrían cabida.
La dirección del módulo se asigna mediante el programador manual TCH-B100, conectado a través del conector de programación integrado en la placa y el cable PL-3. Este proceso es sencillo y no requiere herramientas adicionales.
El CHQ-SIM ofrece una entrada simple con cuatro estados reconocibles: circuito abierto (>100 kΩ), estado normal (10 kΩ, resistencia EOL incluida), activación de entrada (470 Ω, resistencia EOL incluida) y cortocircuito (50 Ω). Esta supervisión continua garantiza la integridad de la línea de entrada en todo momento.
El módulo CHQ-SIM cuenta con la aprobación de LPCB y VdS (referencia G210112), lo que avala su calidad y fiabilidad para su uso en instalaciones de detección de incendios exigentes.
| Código de pedido | CHQ-SIM |
|---|---|
| Tensión de funcionamiento | 17 – 41 VDC |
| Corriente en reposo / alarma | 150 μA (a 41 V) máx. |
| Entrada — Circuito abierto | >100 kΩ |
| Entrada — Estado normal | 10 kΩ (resistencia EOL incluida) |
| Entrada — Activación | 470 Ω (resistencia EOL incluida) |
| Entrada — Cortocircuito | 50 Ω |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Humedad máxima | 95% HR — Sin condensación (a 40 °C) |
| Color / Material de carcasa | Marfil / ACS |
| Peso | 25 g |
| Dimensiones (L × An × P) | 65 × 42 × 15 mm |
| Certificaciones | LPCB, VdS (G210112) |
El CHQ-SIM es especialmente adecuado para integrar dispositivos de terceros con salida de contacto seco en el lazo ESP de centrales Hochiki, en instalaciones donde el espacio disponible es reducido o el presupuesto es ajustado. Su sencillez lo hace idóneo para ampliaciones puntuales de sistemas existentes sin necesidad de instalar módulos de mayor envergadura.
