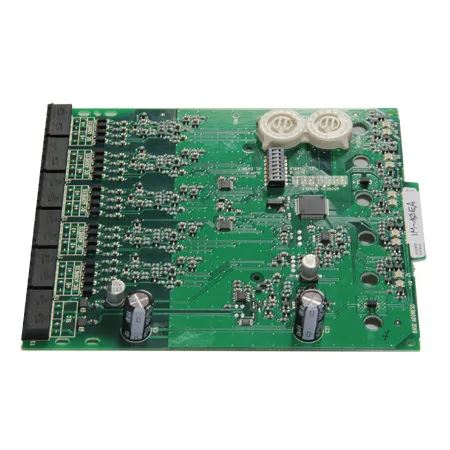

El Notifier NFXI-MM10 es un módulo monitor direccionable con 10 circuitos de entrada supervisados, aislador de cortocircuito integrado y compatibilidad con protocolos OPAL (1-159) y CLIP (1-90). Se conecta directamente al lazo SLC de centrales analógicas Notifier. Incluye indicadores LED tricolor controlados por panel e incorpora bloques de terminales para todo el cableado.
El Notifier NFXI-MM10 es un módulo monitor direccionable con 10 circuitos de entrada supervisados, diseñado para integrarse directamente en el lazo SLC de las centrales analógicas Notifier. Incorpora aislador de cortocircuito y es compatible con los protocolos OPAL y CLIP.
El módulo debe instalarse obligatoriamente en la caja metálica de montaje en superficie 002-439, conectada a tierra, para cumplir con los requisitos EN54-17 y EN54-18.
El NFXI-MM10 actúa como interfaz entre la central de detección y dispositivos de contacto normalmente abierto, como pulsadores manuales. Todas las entradas comparten una alimentación supervisora común, pero cada circuito de entrada opera de forma independiente respecto al resto.
El módulo incorpora aisladores de cortocircuito que impiden que un fallo puntual en el lazo de comunicaciones inhabilite más de un dispositivo, garantizando la continuidad operativa del sistema.
El NFXI-MM10 es compatible con el protocolo OPAL (direccionamiento 1-159) y con el protocolo CLIP (dirección base 1-90, con las nueve entradas restantes asignadas automáticamente a las nueve direcciones consecutivas siguientes). El direccionamiento se configura mediante conmutadores rotativos de código.
Cada módulo dispone de indicadores LED tricolor (verde, rojo y ámbar) controlados desde el panel. El panel puede ordenar parpadeo, encendido fijo o apagado fijo de los indicadores según el estado del sistema.
Todo el cableado se realiza mediante bloques de terminales integrados, admitiendo conductores de 0,8 mm² a 3,25 mm². La resistencia máxima del cableado SLC e IDC es de 40 ohmios. El módulo se suministra con bloques de terminales, separadores, tuercas, tornillos y 10 resistencias de final de línea de 47 kΩ.
| Tensión de funcionamiento | 15-29 Vcc |
|---|---|
| Corriente en reposo | 3,5 mA aprox. |
| Corriente en alarma | 60 mA aprox. (10 LED encendidos) |
| Número de entradas | 10 |
| Protocolos | OPAL 159+159 / CLIP 99+99 |
| Direccionamiento OPAL | 1-159 |
| Direccionamiento CLIP | Base 1-90 |
| Temperatura de funcionamiento | -10 °C a +55 °C |
| Humedad | 10-93% sin condensación |
| Dimensiones (H × A × F) | 173 × 147 × 32 mm |
| Sección de cable admitida | 0,8 mm² – 3,25 mm² |
| Resistencia máx. cableado SLC/IDC | 40 Ω |
| Tensión máx. IDC | 12 Vcc |
| Corriente máx. IDC | 1 mA |
| Caja de montaje requerida | 002-439 (metálica, en superficie) |
El NFXI-MM10 está indicado para instalaciones de detección de incendio analógica donde se requiera supervisar múltiples circuitos de iniciación —como pulsadores manuales u otros dispositivos de contacto normalmente abierto— desde un único módulo direccionable integrado en el lazo SLC de centrales Notifier.
