El JBE-2125 es un módulo de salida direccionable con entrada de retroalimentación para lazos JBE. Compatible con salida de relé o salida activa a 24 V, con detección de fallos en cableado y direccionamiento 1-200.
100 disponibles
El Jade Bird JBE-2125 es un módulo de salida direccionable con entrada de retroalimentación certificado según EN 54-18, diseñado para operar en lazos de detección inteligente con protocolo JBE. Permite controlar dispositivos externos mediante salida activa a 24 V o contacto de relé, y supervisar su estado gracias a la entrada de retroalimentación.
La detección de fallos en el cableado de salida únicamente está disponible en el modo de salida activa (código 201). En modo relé (código 202, valor por defecto) esta función no está operativa. Consulte siempre la normativa local de instalaciones contra incendios antes de proceder al montaje.
El JBE-2125 proporciona una salida y una entrada de retroalimentación al sistema de detección de incendio. El módulo recibe comandos de activación desde la central JBE y activa su salida en consecuencia. La entrada de retroalimentación permite supervisar desde la central el contacto eléctrico del dispositivo controlado para confirmar el efecto de la activación.
El módulo opera en dos modos configurables mediante la herramienta JBE-AT1: salida activa a 24 V (código 201), que requiere conexión al bus de campo de 24 V y habilita la detección de fallos en el cableado; y salida de relé (código 202, valor por defecto), con contacto limpio que soporta hasta 2 A a 30 V CC, apto para cargas que requieran aislamiento eléctrico.

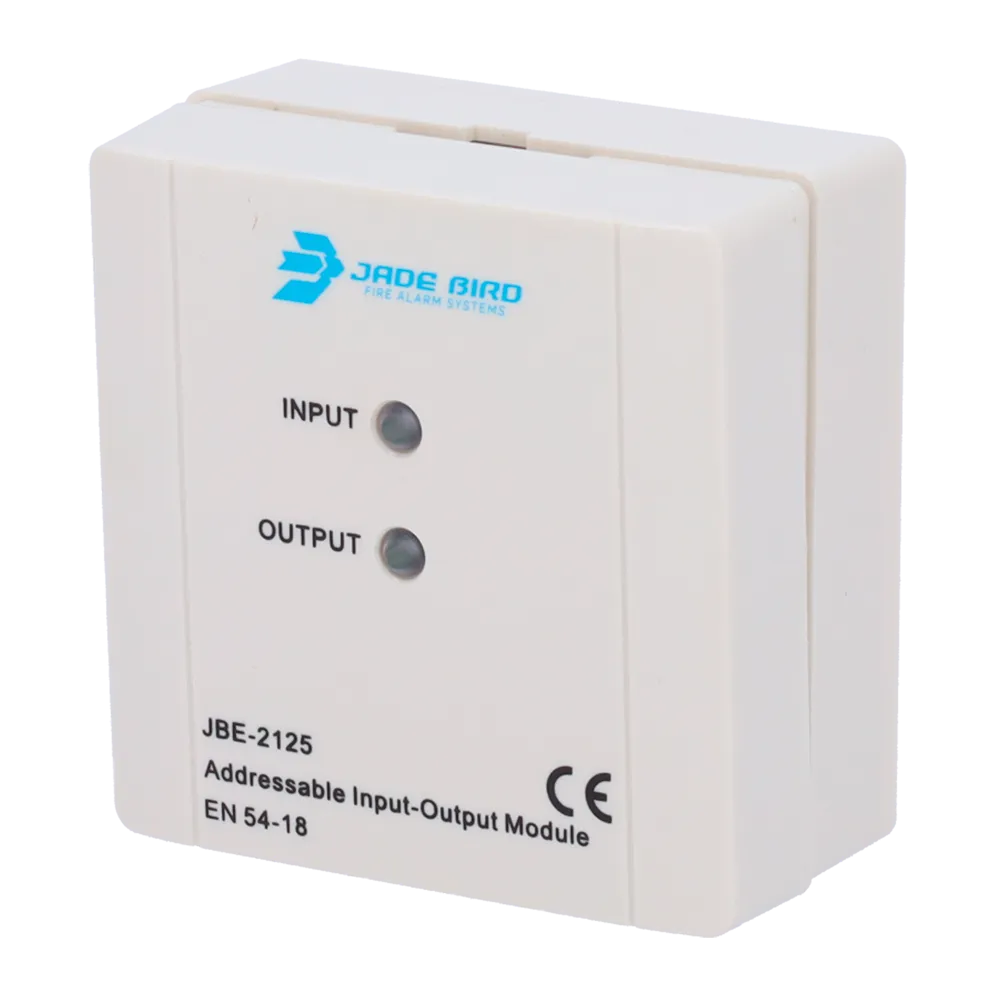

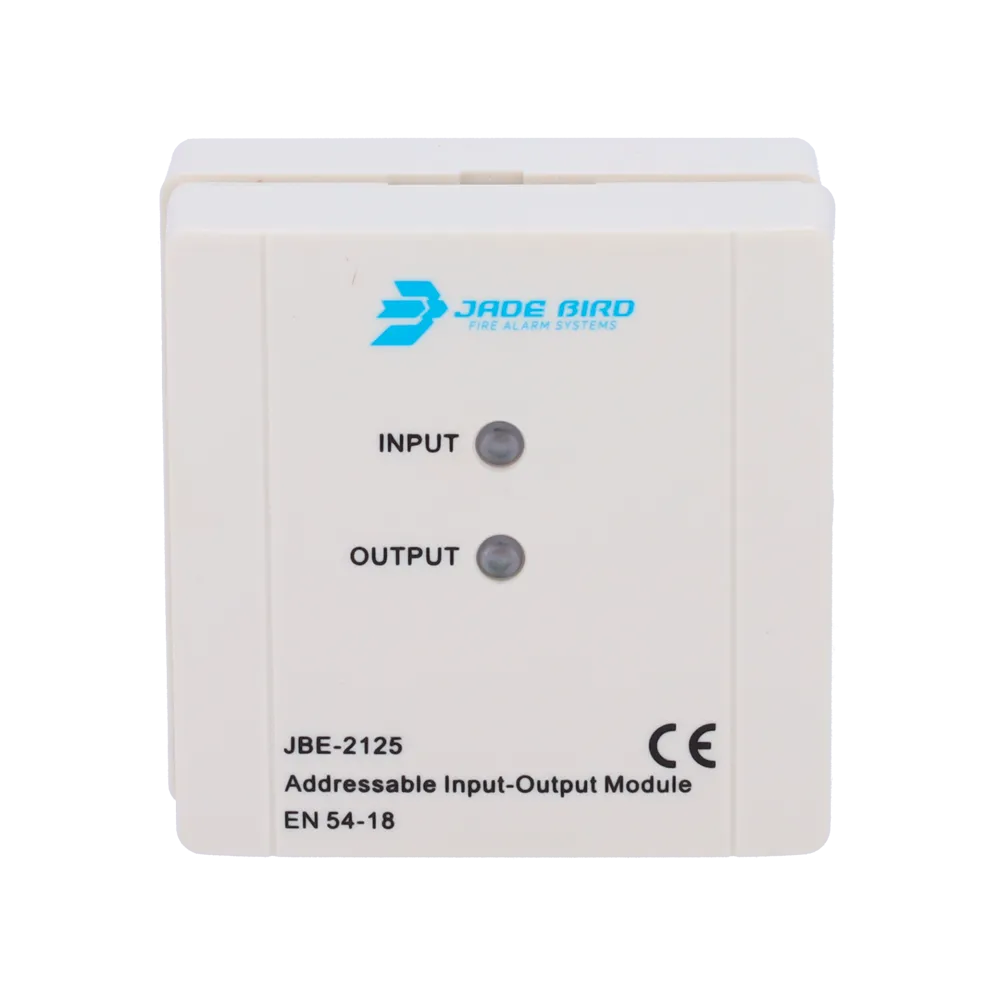

En modo de salida activa, el JBE-2125 notifica a la central cuando el cableado de entrada está desconectado o cuando el cableado de salida presenta circuito abierto o cortocircuito. Dos LED rojos («Input» y «Output») proporcionan información local del estado del módulo para facilitar la instalación y la resolución de incidencias.

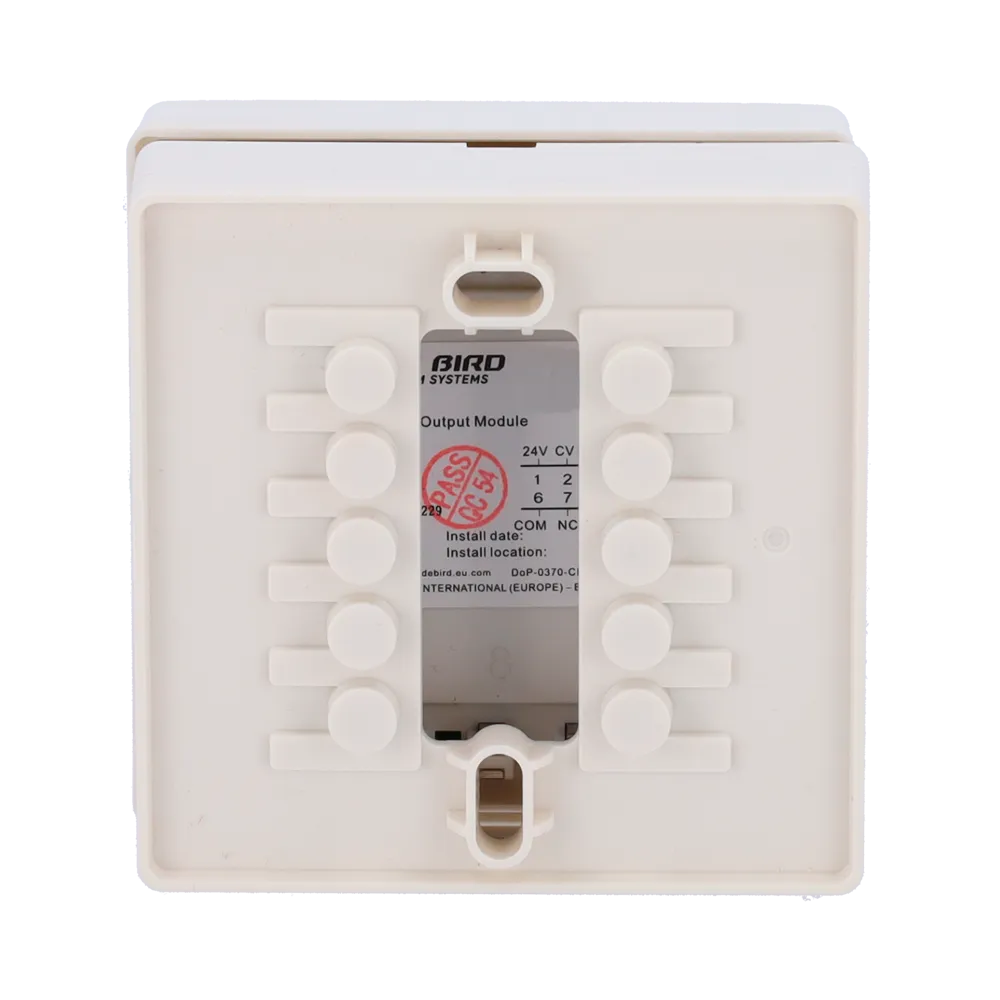

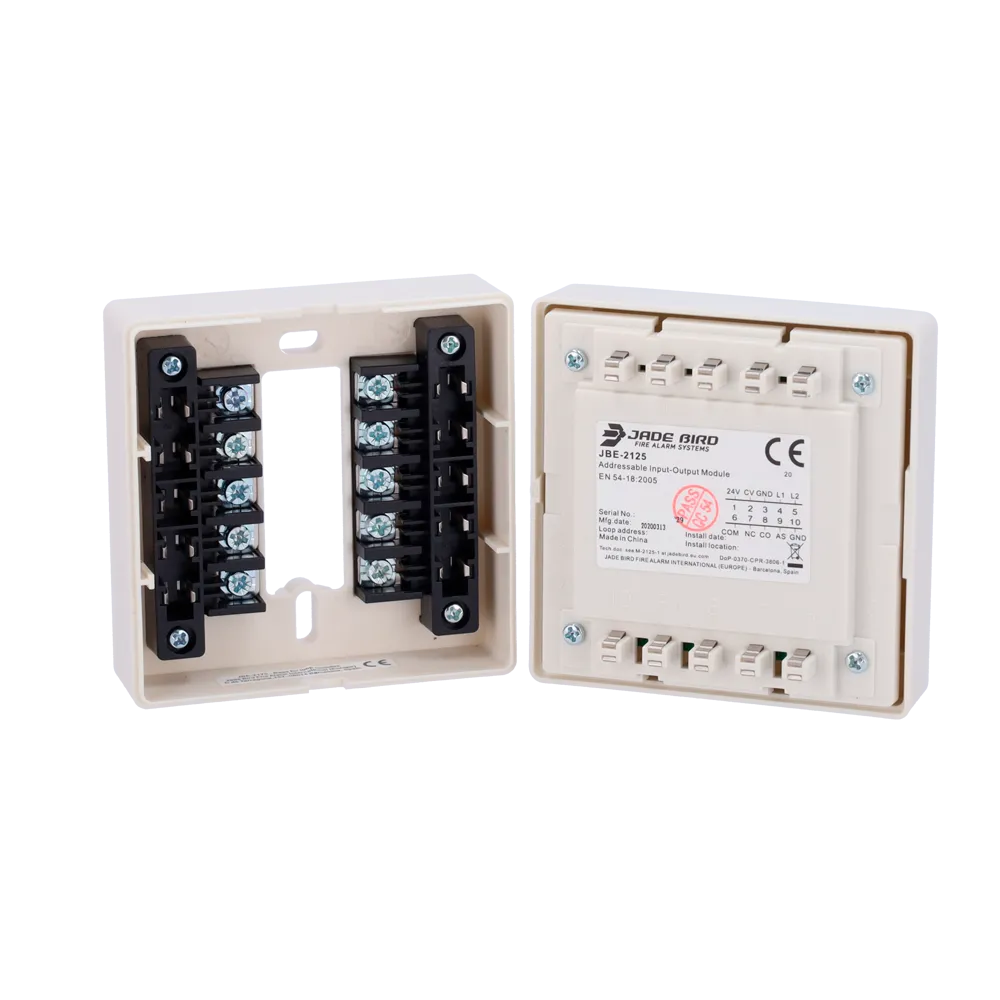

El módulo se monta sobre su base (en superficie o empotrado) y se conecta al bus de comunicación JBE de 2 hilos sin polaridad mediante par trenzado de hasta 2,5 mm². La dirección (1-200) se asigna con la herramienta de programación JBE-AT1 mediante direccionamiento software no volátil. Tras la instalación se recomienda verificar la integridad del cableado y registrar el módulo en la configuración de la central.
Se recomienda realizar pruebas de alarma cada 6 meses y verificar periódicamente el módulo y su cableado conforme a la normativa local de incendios vigente.
| Categoría | Módulo de salida con entrada de retroalimentación EN 54-18 |
|---|---|
| Tensión de trabajo | DC 16-30 V (amplitud de pulso protocolo JBE) |
| Conexión | Bus de comunicación JBE de 2 hilos, sin polaridad |
| Cableado | Par trenzado, sección máx. 2,5 mm² |
| Corriente en reposo | ≤0,25 mA a 24 V |
| Corriente de activación | ≤1 mA a 24 V |
| Salida activa (máx.) | 1 A a 24 V |
| Contacto limpio (relé) | 2 A a 30 V CC |
| Resistencia EOL entrada | 10 kΩ |
| Resistencia EOL salida | 10 kΩ |
| Rango de direcciones | 1-200 |
| Método de direccionamiento | Software con herramienta JBE-AT1, no volátil |
| Temperatura de trabajo | 0 °C ~ +40 °C |
| Temperatura de almacenamiento | -20 °C ~ +60 °C |
| Humedad relativa | ≤95% HR (40 ±2 °C), sin condensación ni hielo |
| Dimensiones (LxAxA) | 85 × 85 × 41 mm |
| Peso (con base) | 0,1 kg |
| Grado de protección | IP40 |
| Certificación | EN 54-18:2005+AC:2007 |
El JBE-2125 es idóneo para el control y supervisión de dispositivos externos en sistemas de alarma de incendio direccionables: activación de sirenas convencionales, compuertas cortafuego, extractores de humo u otros actuadores que requieran confirmación de estado mediante retroalimentación. Su modo de relé lo hace especialmente adecuado cuando se necesita aislamiento eléctrico entre el lazo y el dispositivo controlado.
