El JBE-2120 es un módulo de entrada direccionable alimentado por lazo, compatible con el protocolo JBE, que supervisa un contacto seco normalmente abierto y notifica al panel de incendios cualquier activación o fallo de cableado.
100 disponibles
El Jade Bird JBE-2120 es un módulo de entrada direccionable certificado según EN 54-18, diseñado para integrarse en lazos de detección inteligente con protocolo JBE. Alimentado directamente por el lazo, supervisa un contacto seco normalmente abierto eléctricamente aislado e informa a la central ante cualquier activación o pérdida de continuidad en el cableado de campo.
La resistencia de fin de línea de 10 kΩ debe instalarse en paralelo al contacto supervisado, en el extremo más alejado del cableado de campo, para garantizar la supervisión de rotura de cable. Compruebe la integridad del cableado tras la instalación.

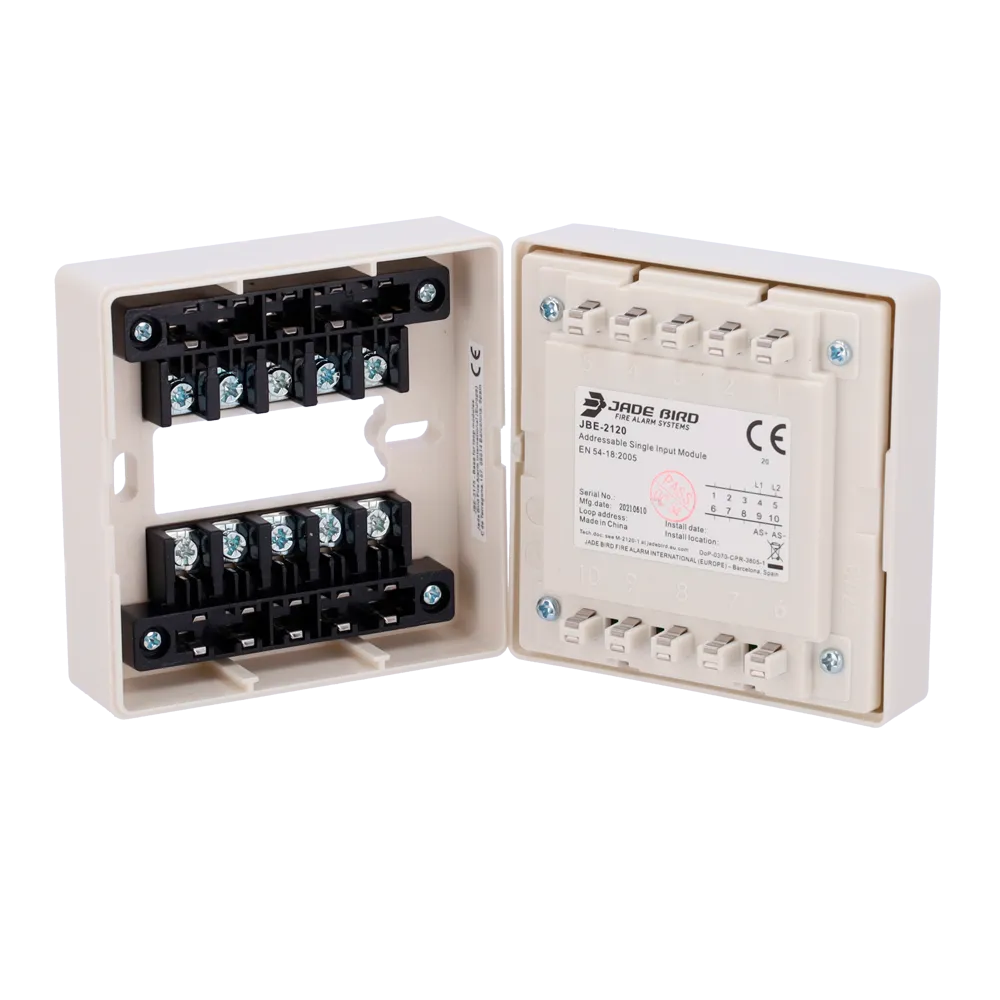

El JBE-2120 se conecta al bus de comunicaciones JBE de 2 hilos sin polaridad mediante par trenzado con sección máxima de 2,5 mm². La entrada de campo (terminales AS+/AS−) está eléctricamente aislada del lazo, lo que protege la instalación ante posibles interferencias o fallos en los equipos supervisados.

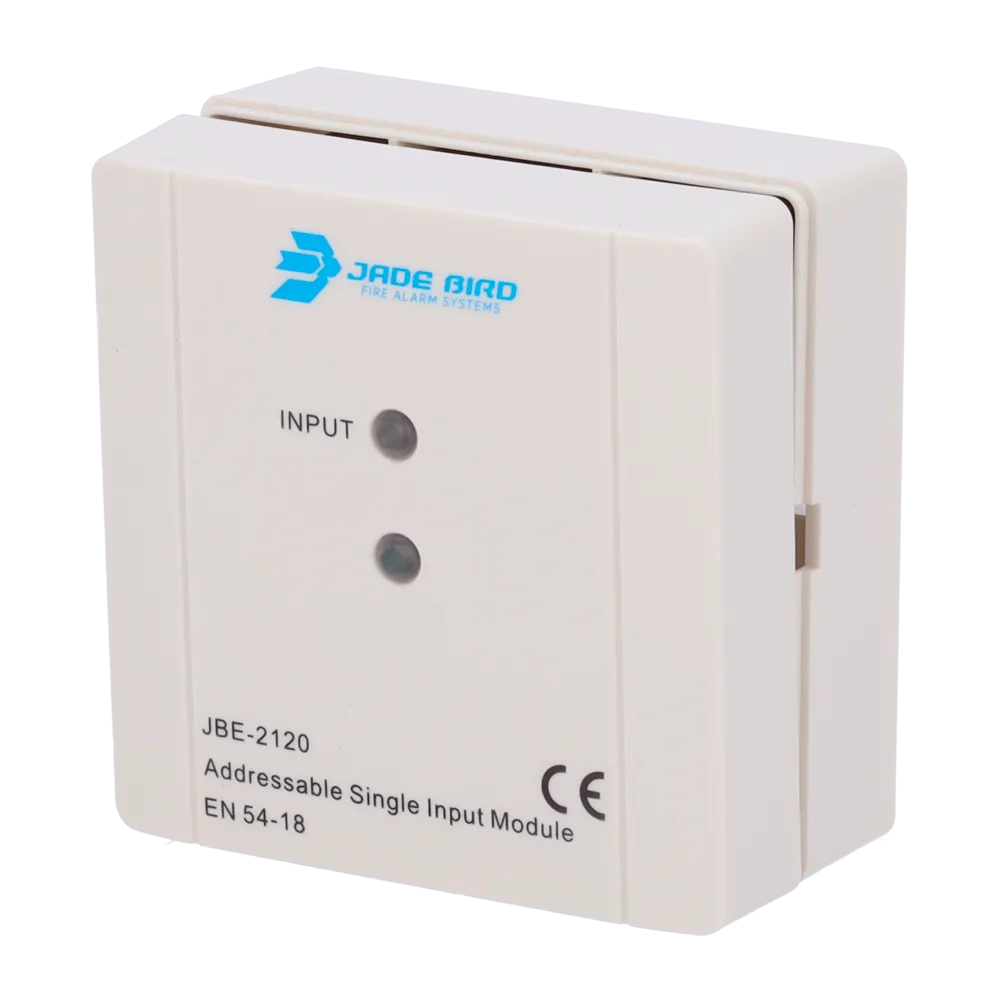

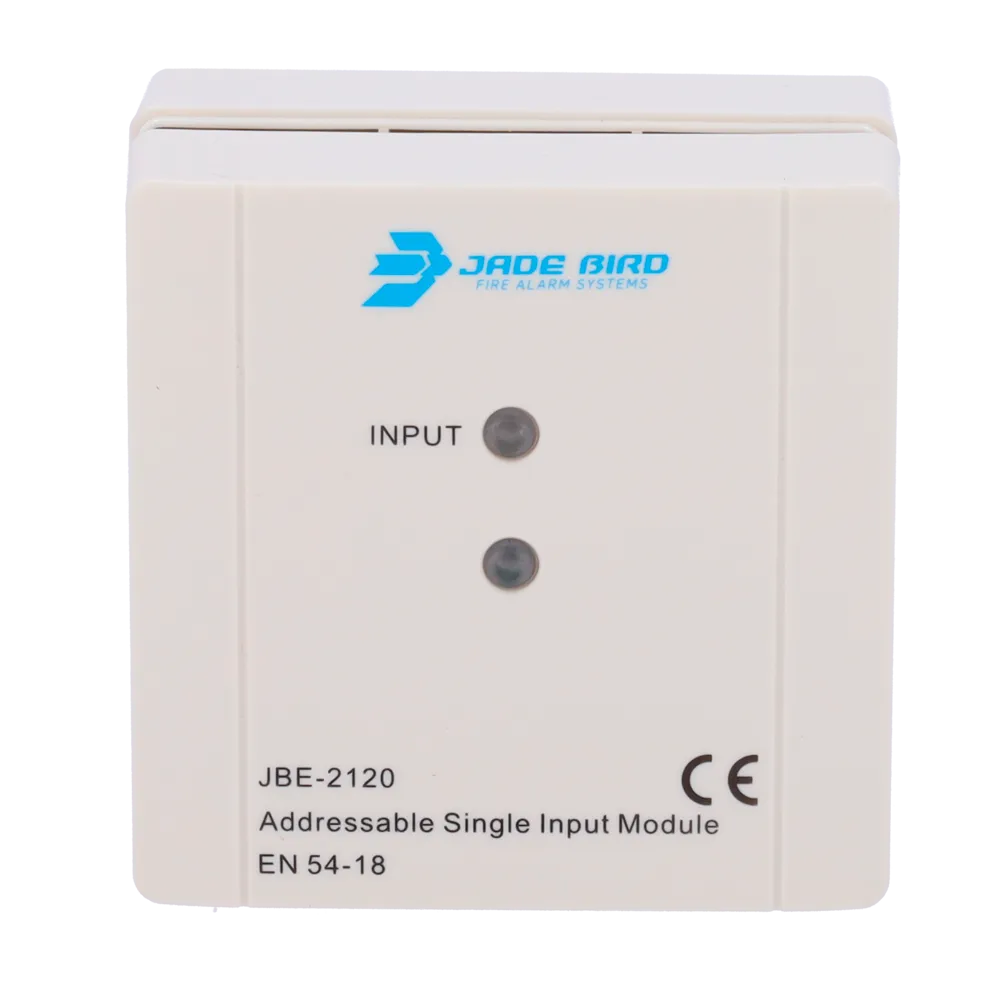

El módulo dispone de un LED de estado «Input» con tres modos: parpadeo en reposo al ser interrogado por la central, apagado en caso de fallo y encendido continuo ante una activación. Esto facilita la verificación visual del estado del módulo sin necesidad de herramientas adicionales.

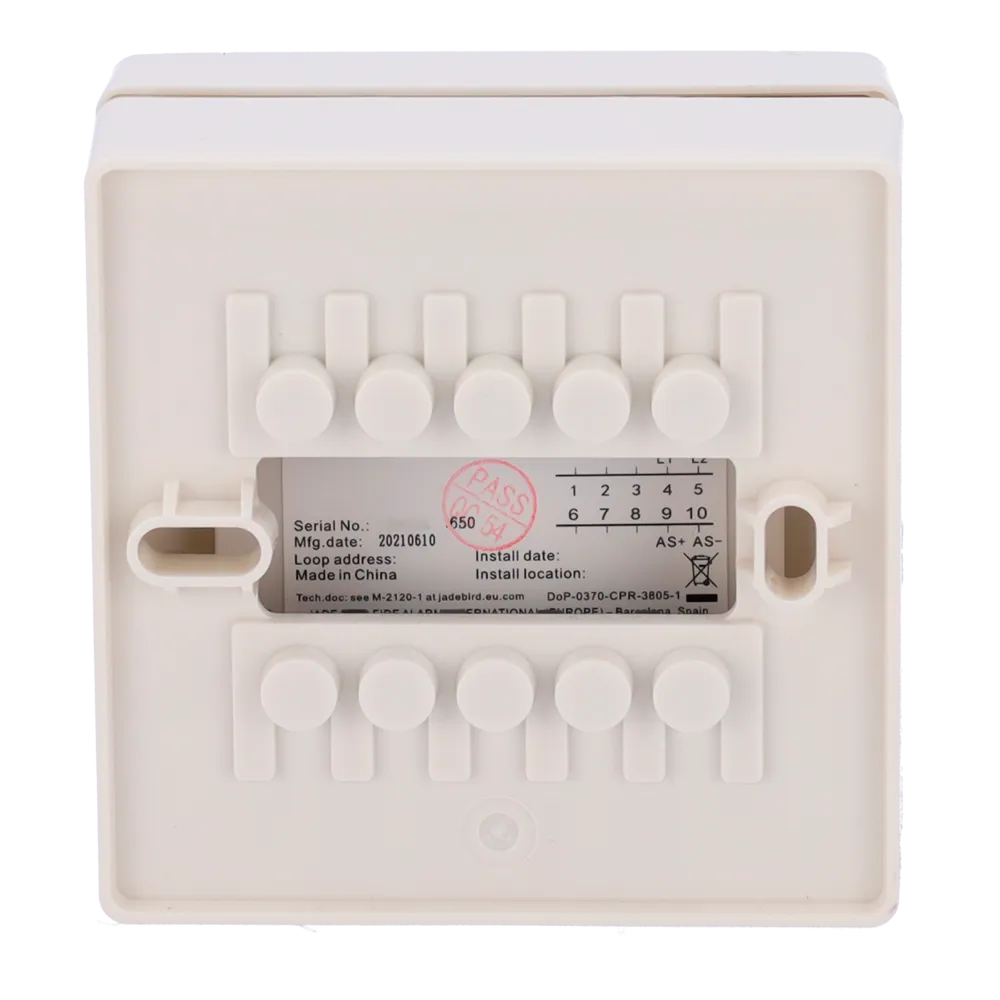

La base puede montarse en superficie o empotrada. El direccionamiento se realiza mediante la herramienta de programación JBE-AT1, asignando una dirección libre entre 1 y 200 almacenada en memoria no volátil. Tras la programación, el módulo se inserta en su base y se registra en la configuración de la central.
El JBE-2120 opera en un rango de temperatura de 0 °C a +40 °C, con almacenamiento entre −20 °C y +50 °C, y una humedad relativa de hasta el 95 % sin condensación ni formación de hielo.
El módulo cuenta con marcado CE (organismo notificado 0370) y Declaración de Prestaciones DoP-0370-CPR-3805-1 conforme a EN 54-18:2005+AC:2007, emitida por Jade Bird Fire Alarm International (Europe), S.L., con domicilio en Barcelona (España).
| Categoría | Módulo de entrada EN 54-18 |
|---|---|
| Tensión de trabajo | 16-30 V (amplitud de pulso protocolo JBE) |
| Conexión | Bus JBE de 2 hilos, sin polaridad |
| Cableado | Par trenzado, sección máx. 2,5 mm² |
| Corriente en reposo | ≤0,25 mA a 24 V |
| Corriente en activación | ≤1 mA a 24 V |
| Resistencia EOL | 10 kΩ (incluida) |
| Temperatura de trabajo | 0 °C ~ +40 °C |
| Temperatura de almacenamiento | −20 °C ~ +50 °C |
| Humedad | ≤95 % HR (sin condensación ni hielo) |
| Método de direccionamiento | Programación software con JBE-AT1, memoria no volátil |
| Rango de direcciones | 1-200 |
| Dimensiones (L×An×Al) | 85×85×41 mm |
| Peso (con base) | 0,1 kg |
| Grado de protección | IP40 |
| Norma | EN 54-18:2005+AC:2007 |
El JBE-2120 es especialmente adecuado para la supervisión de equipos de terceros mediante contacto seco: contactos de puerta, interruptores de flujo, presostatos, detectores de nivel u otros dispositivos con salida de contacto normalmente abierto. Se integra en cualquier instalación basada en lazos JBE gestionados por centrales analógicas direccionables de la gama Jade Bird Europe «Draco».
