Módulo de entrada única direccionable de la serie Excellence de Kidde Commercial, alimentado por lazo y con aislamiento de cortocircuito integrado. Ofrece supervisión de dos niveles (prealarma y alarma) mediante una sola entrada, indicación de estado por LEDs tricolores y funciones de prueba locales. Compatible con sistemas Excellence Kidde Commercial. Cumple EN54-17 y EN54-18.

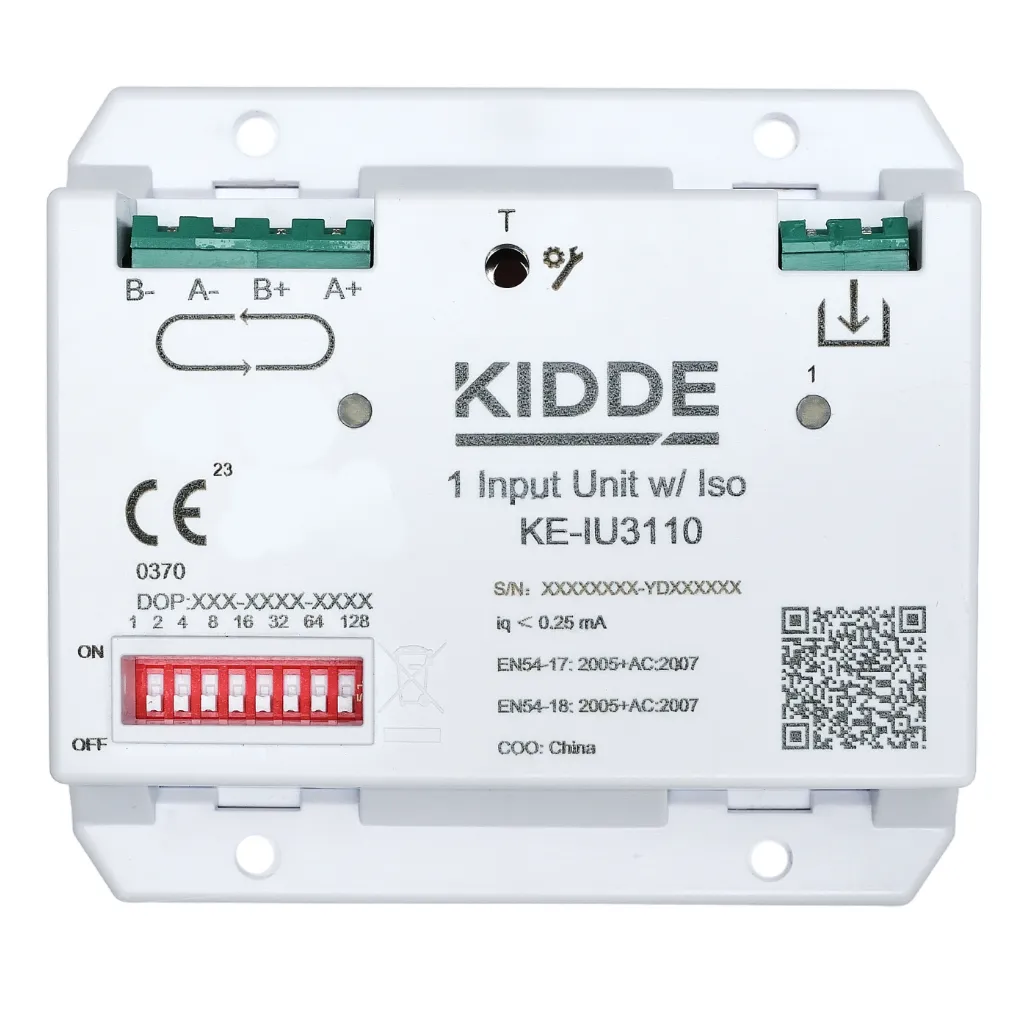

El KE-IU3110 es una unidad de entrada única direccionable perteneciente a la serie Excellence de Kidde Commercial. Integra aislamiento de cortocircuito de bucle y se alimenta directamente desde el lazo de comunicación, eliminando la necesidad de fuente externa y simplificando la instalación en sistemas de detección de incendios direccionables.
La longitud máxima del cableado en la entrada es inferior a 10 m. Utilice par trenzado blindado o no blindado de 0,5 a 4,9 mm² (10 a 20 AWG).
El KE-IU3110 se conecta al CIE mediante un bucle de comunicación de 2 cables que transporta simultáneamente datos de control y alimentación. Esto elimina el tendido de cableado auxiliar desde el panel de control, reduciendo costes y tiempo de instalación.
Dispone de una entrada con supervisión de línea seleccionable de nivel dual, capaz de detectar estados de prealarma y alarma a través de una única entrada. La resistencia de prealarma se sitúa entre 3 kΩ y 7 kΩ, y la de alarma entre 0,3 kΩ y 3 kΩ. La terminación es de 15 kΩ, ¼ W, 1 %. Los estados reportados al CIE son: activo, fallo, normal, abierto y cortocircuito.
El módulo incorpora un aislador de tipo «salto de línea negativo» con una corriente de conmutación de 1,05 A continuos y 1,4 A en cortocircuito, y una resistencia en serie inferior a 0,08 Ω. Esto protege el resto del lazo ante un cortocircuito sin interrumpir la supervisión de los demás dispositivos.
Los LEDs tricolores situados en la parte frontal permiten identificar con claridad el estado operativo del módulo y de la entrada. Las funciones de prueba manuales integradas permiten realizar validaciones locales sin intervención del panel de control, agilizando la puesta en servicio.
| Compatibilidad | Sistemas Excellence Kidde Commercial |
|---|---|
| Voltaje de funcionamiento | 17 a 29 VDC |
| Consumo en reposo | 250 μA @ 24 VDC |
| Consumo activo | 2,5 mA @ 24 VDC |
| Voltaje de comunicación | 4 a 11 V (pulsados) |
| Número de entradas | 1 |
| Tipo de entrada | Nivel dual, supervisada |
| Estados de entrada | Activo, Fault, Normal, Abierto, Corto |
| Resistencia de prealarma | 3 kΩ a 7 kΩ |
| Resistencia de alarma | 0,3 kΩ a 3 kΩ |
| Terminación | 15 kΩ, ¼ W, 1 % |
| Longitud de cableado en entrada | <10 m |
| Sección de cable | 0,5 a 4,9 mm² (10 a 20 AWG) |
| Direccionamiento | Interruptores DIP, 1 a 128 |
| Indicación de estado | LEDs tricolores |
| Tipo de aislador | Salto de línea negativo |
| Corriente de conmutación | 1,05 A (continuos) / 1,4 A (cortocircuito) |
| Resistencia en serie del aislador | < 0,08 Ω |
| Temperatura de funcionamiento | -22 a +55 °C |
| Temperatura de almacenamiento | -30 a +65 °C |
| Humedad relativa | 10 a 93 % sin condensación |
| Clasificación IP | IP30 |
| Entorno | Interior |
| Normativas | EN54-17, EN54-18 |
| Certificación | CPR |
| Cumplimiento | CE, REACH, RoHS 3, WEEE |
| Montaje | Carril DIN, superficie, pared |
| Dimensiones | 87 x 80 x 26 mm |
| Peso | 0,060 kg |
| Color | Blanco |
El KE-IU3110 está indicado para la supervisión de contactos libres de potencial de equipos de terceros integrados en sistemas de detección de incendios direccionables Excellence. Es adecuado para instalaciones en cuadros eléctricos con carril DIN, cajas de superficie en pared y cualquier punto del lazo que requiera monitorización de entrada con aislamiento de cortocircuito integrado.
