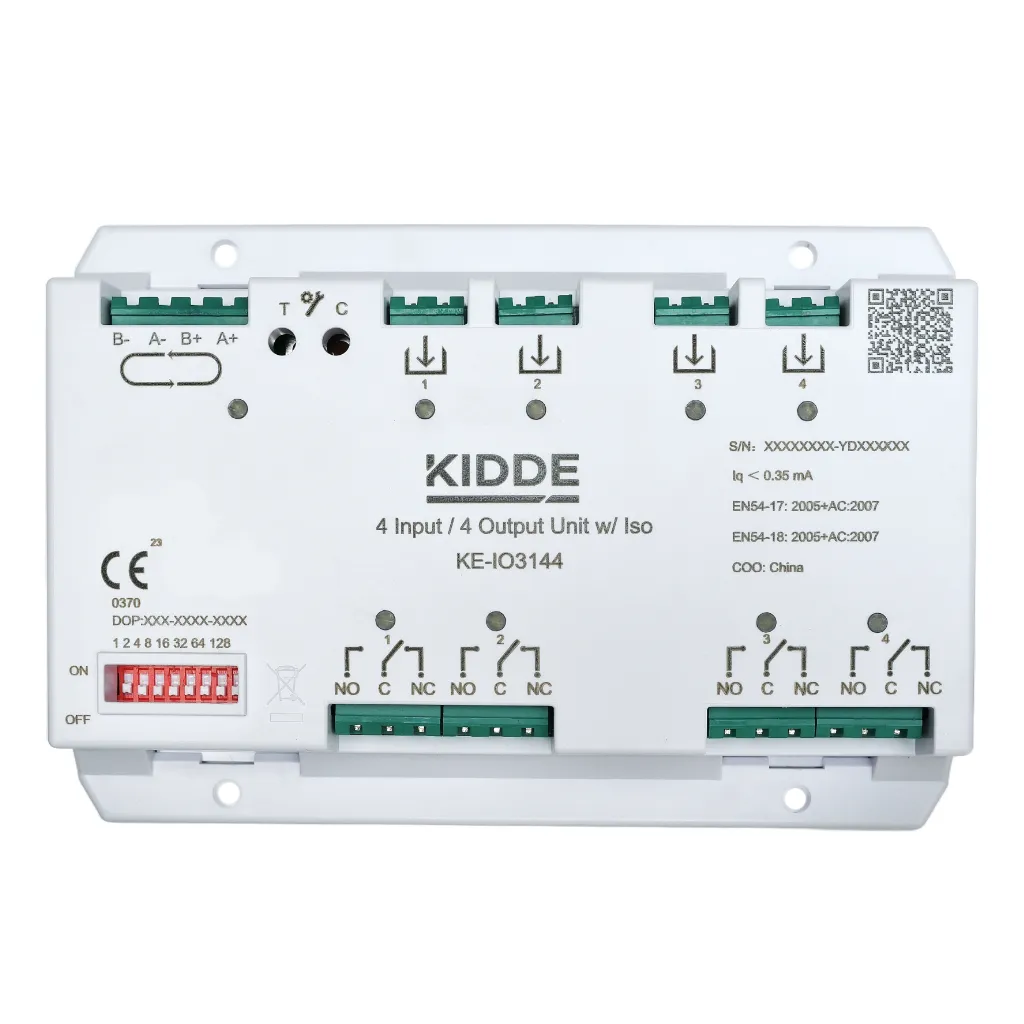

El Kidde Commercial KE-IO3144 es una unidad direccionable de 4 entradas/4 salidas con aislador de cortocircuito integrado, alimentada directamente por el lazo Excellence. Ocupa una sola dirección (rango 1-128), ofrece entradas de doble nivel supervisadas para prealarma y alarma, salidas de relé con bloqueo magnético y direccionamiento mediante interruptores DIP. Compatible con sistemas Excellence Kidde Commercial y certificada según EN54-17 y EN54-18.
El Kidde Commercial KE-IO3144 es una unidad direccionable de la serie Excellence diseñada para el monitoreo de contactos libres de potencial y la conmutación independiente de salidas. Integra aislador de cortocircuito de bucle, se alimenta directamente por lazo y ocupa una sola dirección, simplificando la instalación y el mantenimiento en sistemas de detección de incendios direccionables.
El KE-IO3144 es compatible exclusivamente con sistemas de detección direccionables de la serie Excellence de Kidde Commercial. Verifique la compatibilidad con el CIE antes de la instalación.
La unidad se alimenta directamente desde el bucle de comunicación de 2 cables del sistema Excellence, que transporta simultáneamente datos de control y alimentación. Esto elimina la necesidad de cableado adicional de alimentación externa, reduciendo costes y tiempos de instalación.
Las 4 entradas ofrecen supervisión de doble nivel, permitiendo detectar estados de prealarma y alarma a través de una única entrada mediante resistencias de prealarma (3 kΩ a 7 kΩ) y de alarma (0,3 kΩ a 3 kΩ). Cada entrada es programable individualmente como normalmente abierta o normalmente cerrada, y puede configurarse como supervisada o no supervisada según la aplicación.
Las 4 salidas son relés con enclavamiento magnético que proporcionan un contacto de cambio libre de potencial. Al no requerir energía en ninguno de sus estados (activo o pasivo), reducen la carga general del circuito del lazo, optimizando el rendimiento del sistema.
Los indicadores LED tricolor situados en la parte frontal ofrecen información clara del estado operativo de la unidad, así como del estado de cada entrada y salida. Las funciones de prueba manual integradas permiten validar el funcionamiento sin intervención del panel de control, agilizando la puesta en servicio.
| Voltaje de funcionamiento | 17 a 29 VDC |
|---|---|
| Consumo en reposo | 350 µA @ 24 VDC |
| Consumo en activo | 2,5 mA @ 24 VDC |
| Voltaje de comunicación | 4 a 11 V (pulsados) |
| Número de entradas | 4 |
| Tipo de entrada | Nivel dual, supervisada |
| Estados de entrada | Activo, Fallo, Normal, Abierto, Corto |
| Resistencia de prealarma | 3 kΩ a 7 kΩ |
| Resistencia de alarma | 0,3 kΩ a 3 kΩ |
| Resistencia de terminación | 15 kΩ, ¼ W, 1% |
| Especificación del cable | Par trenzado blindado/no blindado de 0,5 a 4,9 mm² (10 a 20 AWG) |
| Número de salidas | 4 |
| Intervalo de direcciones | 1 a 128 |
| Método de direccionamiento | Interruptores DIP |
| Indicación de estado | LEDs tricolores |
| Clasificación IP | IP30 |
| Temperatura de funcionamiento | -22 a +55 °C |
| Temperatura de almacenamiento | -30 a +65 °C |
| Humedad relativa | 10 a 93% sin condensación |
| Entorno | Interior |
| Normativas | EN54-17, EN54-18 |
| Certificación | CPR |
| Cumplimiento | CE, REACH, RoHS 3, WEEE |
| Tipo de montaje | Carril DIN, montaje en superficie, montaje en pared |
| Dimensiones | 148 x 102 x 27 mm |
| Peso | 0,145 kg |
| Color | Blanco |
El KE-IO3144 está indicado para instalaciones de detección de incendios que requieran monitoreo de contactos libres de potencial y control de equipos auxiliares mediante conmutación de salidas independientes. Es especialmente adecuado para su integración en sistemas direccionables de la serie Excellence de Kidde Commercial en edificios de uso terciario, industrial o institucional donde se necesite flexibilidad de configuración y ahorro en costes de cableado.
