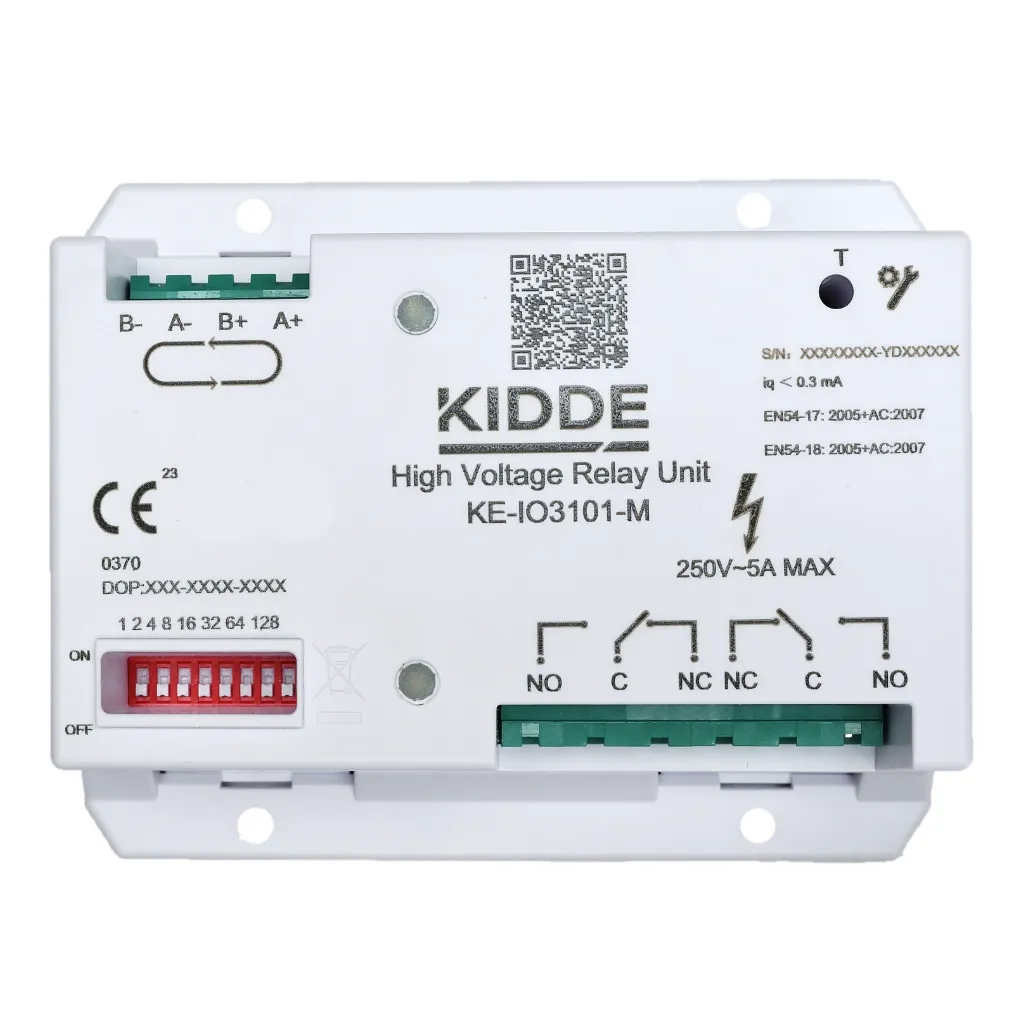

El KE-IO3101-M es un módulo de relé de red direccionable inteligente de la serie Excellence de Kidde Commercial, alimentado directamente por el lazo de 2 hilos. Incorpora aislador de cortocircuito integrado y ofrece contactos bipolares libres de potencial NO/NC programables. Compatible con sistemas Excellence Kidde Commercial, ocupa una dirección (rango 1-128) y admite montaje en carril DIN, superficie o pared.
El KE-IO3101-M es un módulo de relé de red inteligente de la serie Excellence de Kidde Commercial, alimentado por lazo y dotado de aislador de cortocircuito integrado. Ofrece contactos bipolares libres de potencial programables como NO o NC, y ocupa una única dirección dentro de un rango de 1 a 128 en el bucle Excellence.
Nota técnica: el módulo debe instalarse en sistemas Excellence Kidde Commercial. El cableado de lazo admite par trenzado blindado o no blindado de 0,13 a 3,31 mm² (12 a 26 AWG), con resistencia inferior a 52 Ω y capacitancia inferior a 500 nF.
El KE-IO3101-M se alimenta directamente desde el bucle de comunicación de 2 hilos del sistema Excellence, que transporta simultáneamente datos de control y energía. Esto elimina la necesidad de una fuente de alimentación externa, reduciendo costes de instalación y simplificando el tendido de cable.
La unidad incorpora un aislador de bucle de cortocircuito por salto de línea negativo. La corriente de conmutación del aislador es de 1,05 A de forma continua y 1,4 A en cortocircuito, con una corriente de fuga inferior a 1 mA y un voltaje de aislamiento y reconexión de 14 a 15,5 VDC. Se permiten hasta 32 dispositivos entre aisladores.
El módulo dispone de una salida doble bipolar con contactos libres de potencial, capaz de conmutar 1 A @ 60 VDC o 5 A @ 250 VAC en carga resistiva. La configuración normalmente abierto/normalmente cerrado se realiza por programación, lo que aporta total flexibilidad ante posibles errores de cableado durante la instalación.
El direccionamiento se configura mediante interruptores DIP en un rango de 1 a 128. Los LEDs tricolor situados en el frontal del dispositivo muestran el estado operativo de la unidad y el estado de las entradas y salidas. Las funciones de prueba manual permiten validar el funcionamiento sin necesidad de intervención desde el panel de control, agilizando la puesta en servicio.
La carcasa de perfil bajo en material PC/ABS (blanco RAL 9003) permite montaje en carril DIN estándar, en superficie o en pared, con unas dimensiones de 109 × 88 × 40 mm y un peso de 220 g. Puede instalarse en el interior del equipo a controlar para un mayor ahorro en costes de cableado.
| Voltaje de funcionamiento | 17 a 29 VDC |
|---|---|
| Consumo en reposo | 300 μA @ 24 VDC |
| Consumo en activo | 2,5 mA @ 24 VDC |
| Voltaje de comunicación | 4 a 11 V (pulsados) |
| Tipo de fuente | Alimentado por bucle |
| Cantidad de salidas | 1 Doble |
| Ratio y tipo de salida | Bipolar, cambio – 1 A @ 60 VDC / 5 A @ 250 VAC (carga resistiva) |
| Método de direccionamiento | Interruptores DIP |
| Intervalo de direcciones | 1 a 128 |
| Indicación de estado | LEDs tricolores |
| Tipo de aislador | Salto de línea negativo |
| Corriente de conmutación del aislador | 1,05 A (continua) / 1,4 A (cortocircuito) |
| Corriente de fuga | < 1 mA |
| Voltaje de aislamiento/reconexión | 14 a 15,5 VDC |
| Dispositivos entre aisladores | ≤ 32 |
| Especificación del cable | Par trenzado blindado/no blindado, 0,13 a 3,31 mm² (12 a 26 AWG) |
| Dimensiones | 109 × 88 × 40 mm (An × Al × Pr) |
| Peso neto | 220 g |
| Color | Blanco señal (RAL 9003) |
| Material | PC / ABS |
| Tipo de montaje | Carril DIN, montaje en superficie, montaje en pared |
| Normativas | EN54-17, EN54-18 |
| Certificación | CPR |
| Cumplimiento | CE, REACH, RoHS 3, WEEE |
| Compatibilidad | Sistemas Excellence Kidde Commercial |
El KE-IO3101-M está diseñado para el control del suministro eléctrico principal de equipos auxiliares alimentados por la red. Es especialmente adecuado para el control de circuitos de apertura de puertas, extractores y compuertas en instalaciones de detección de incendios basadas en sistemas direccionables Excellence de Kidde Commercial.
