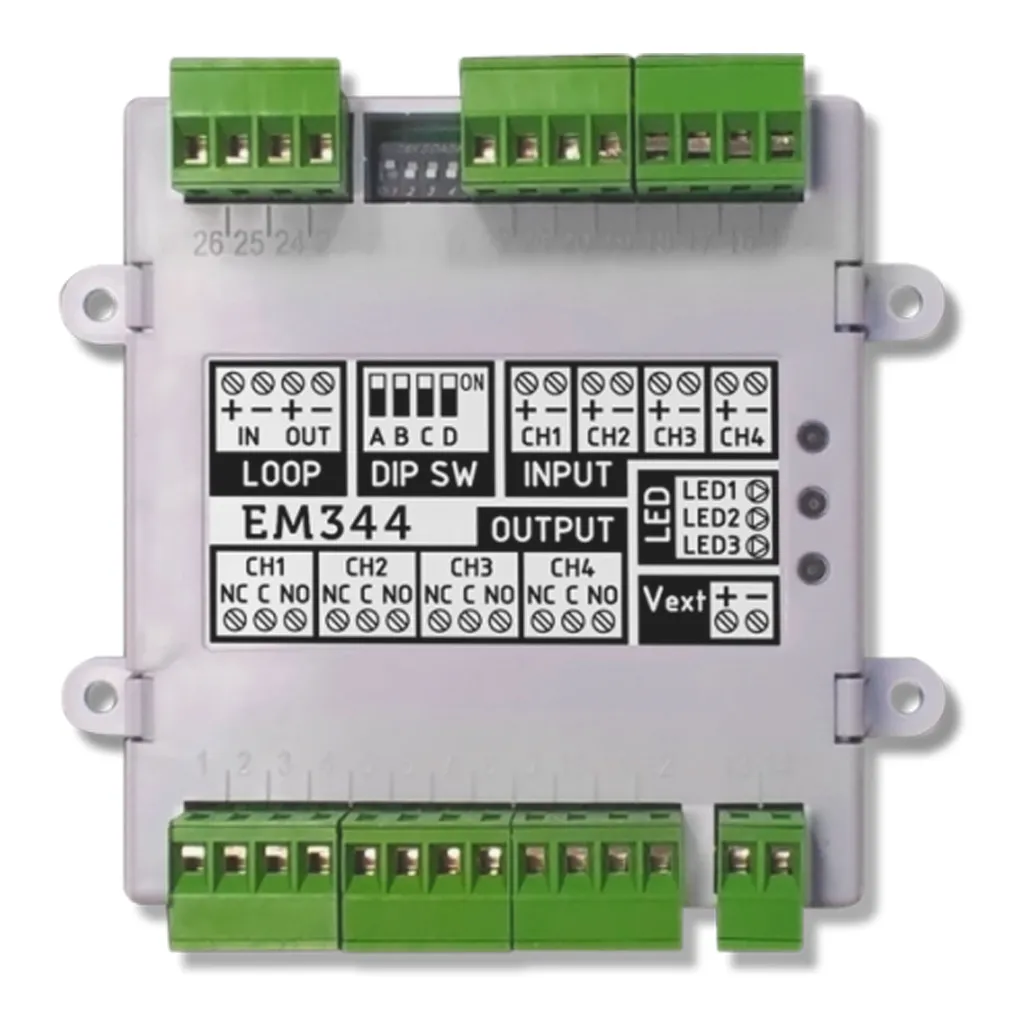

El INIM EM344S es un módulo analógico de entradas/salidas múltiples e interfaz de zonas convencionales para la serie ENEA. Dispone de 4 entradas supervisadas (2 configurables como zona convencional o entrada GAS 4-20 mA), 4 salidas supervisadas y aislador de cortocircuito integrado. Certificado CPR EN 54-17/18, incorpora tecnología LoopMap y autodireccionamiento con hasta 240 direcciones de bucle.
El INIM EM344S es un módulo de entradas/salidas múltiples e interfaz de zonas convencionales perteneciente a la serie analógica direccionable ENEA. Certificado CPR EN 54-17 y EN 54-18, combina cuatro entradas supervisadas, cuatro salidas supervisadas y un aislador de cortocircuito integrado, todo en un único dispositivo que ocupa cuatro direcciones de bucle.
El EM344S ocupa 4 direcciones de bucle. Consulte la compatibilidad con la central antes de la instalación.
Cada dispositivo de la serie ENEA lleva un número de serie único asignado en fábrica, eliminando la necesidad de programadores de direcciones externos. Gracias a la tecnología LoopMap, una vez completado el cableado del bucle, todos los dispositivos conectados se reconocen automáticamente y se genera un mapa interactivo con el orden real de conexión, las uniones en «T» y las características físicas del bucle. Esto simplifica las tareas de búsqueda de averías y mantenimiento.
Las cuatro entradas del EM344S son de tipo supervisado (alarma, aviso y avería), aptas para detectores con salida de relé, barreras lineales, cable sensible al calor y otros dispositivos. Durante la instalación, 2 de las 4 entradas pueden reconfigurarse como zona convencional —con alimentación de bucle o fuente local— o como entrada GAS 4-20 mA mediante el interruptor DIP integrado. Además, dispone de 1 entrada de tensión externa supervisada para la activación de dispositivos conectados a las salidas.
Las cuatro salidas supervisadas permiten gestionar indicadores ópticos y acústicos. El aislador de cortocircuito integrado protege el bucle ante fallos de cableado, en cumplimiento con EN 54-17, garantizando la continuidad del sistema ante un cortocircuito en cualquier punto del lazo.
El módulo incorpora la tecnología Versa++ de INIM, que junto con el umbral de aviso programable permite adaptar el comportamiento del módulo a las necesidades específicas de cada instalación. Los tres ledes multicolor facilitan la lectura inmediata del estado de entradas, salidas y aislador directamente sobre el dispositivo.
| Certificaciones | CPR EN 54-17 / EN 54-18 |
|---|---|
| Entradas supervisadas | 4 (2 configurables como zona convencional o 4-20 mA) |
| Salidas supervisadas | 4 |
| Entrada tensión externa | 1 (supervisada) |
| Aislador de cortocircuito | Integrado |
| Direcciones de bucle | 240 |
| Tensión de alimentación | 19 ÷ 30 Vcc |
| Consumo en reposo | Máx. 80 µA @ 24 V |
| Consumo en alarma | Máx. 20 mA @ 27,6 V |
| Indicadores | 3 ledes multicolor (entradas / salidas / aislador) |
| Temperatura de funcionamiento | -5 °C ÷ +40 °C |
| Dimensiones (AxHxP) | 113 × 106 × 29 mm |
| Peso (con embalaje) | 170 g |
El INIM EM344S está indicado para instalaciones de detección de incendio que requieran supervisar contactos secos, detectores con salida de relé, barreras lineales o cable sensible al calor, así como gestionar señalizadores ópticos y acústicos en zonas donde sea necesario integrar dispositivos convencionales dentro de un bucle analógico direccionable.
