¿Es obligatorio identificar las tuberías?

Sí, en centros de trabajo con instalaciones industriales según RD 485/1997 Anexo VII y UNE 1063 . Aplica a tuberías de agua, vapor, gases, aire comprimido, combustibles, ácidos y bases, hidráulica y neumática. La ausencia o uso incorrecto del código de color es infracción grave LISOS art. 12.16 (2.046-40.985 €) y puede comprometer la seguridad en intervención de mantenimiento.

¿Cuáles son los colores de identificación según UNE 1063?

Verde (G) : agua. Gris plata (S) : vapor. Marrón claro (L) : aceites y combustibles. Amarillo ocre (Y) : gases combustibles (GLP, gas natural, hidrógeno). Violeta (V) : ácidos. Azul claro (B) : aire comprimido. Rojo (R) : lucha contra incendios (PCI, sprinklers, BIE). Naranja (O) : ácidos y bases en proceso. Negro (K) : otros fluidos no clasificados.

¿Cómo se coloca la etiqueta?

En cada tramo de tubería visible , en al menos un punto, idealmente cerca de: válvulas, cambios de dirección, derivaciones, atravesamiento de paredes/forjados, equipos finales. Distancia recomendada: cada 10 m en tramos largos . La etiqueta debe incluir: franja de color + flecha de sentido + nombre del fluido (texto). Si el fluido es caliente, indicar temperatura aproximada.

¿Materiales para temperatura alta o productos químicos?

Vinilo industrial resistente -40°C a +120°C (uso general). Poliéster aluminizado hasta 200°C (vapor, líneas calientes). Vinilo químico-resistente ante ácidos, bases y disolventes. Cintas continuas todo-color para tuberías largas y curvas. Para tuberías exteriores con UV directo, vinilo UV-stable (vida útil 7-10 años).

¿Etiqueta o cinta continua?

Etiqueta puntual : economic, suficiente en tuberías rectas con visibilidad. Cinta continua : cubre toda la tubería con código de color, recomendada para tuberías de difícil acceso, instalaciones nuevas, sectores que exigen máxima trazabilidad (química, farmacéutica, alimentaria). Ambos cumplen UNE 1063 si el código de color es correcto.

Identificación de tuberías

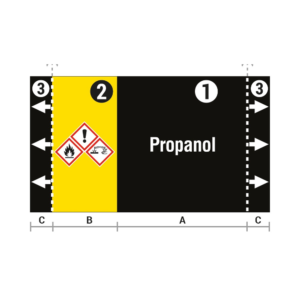

MT-ISO20560 — Formato envolvente sobre tubería

Señal / cartel marcaje tuberías ISO 20560 — Etiqueta personalizada

Etiqueta personalizada para marcaje de tuberías conforme a

SKU: MT-ISO20560

Consultar precio +IVA

Señal / cartel marcaje tuberías — Líquidos combustibles (Grupo 8 · Marrón RAL 8001)

Cartel de marcaje para tuberías de líquidos combustibles

SKU: MT-08

+IVA

Señal / cartel marcaje tuberías — Líquidos no combustibles (Grupo 9 · Negro RAL 9005)

Señal de marcaje de tuberías para líquidos no

SKU: MT-09

+IVA

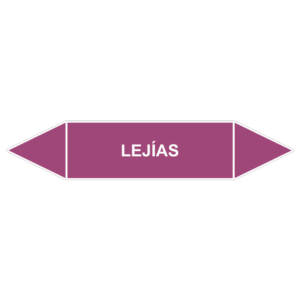

Señal / cartel marcaje tuberías — Lejías (Grupo 7 · Violeta RAL 4001)

Señal de marcaje para tuberías de lejías (Grupo

SKU: MT-07

+IVA

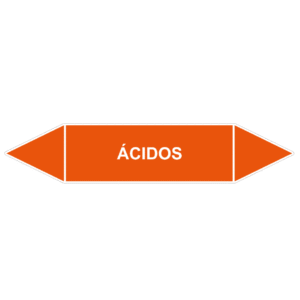

Señal / cartel marcaje tuberías — Ácidos (Grupo 6 · Naranja RAL 2004)

Señal para marcaje de tuberías de ácidos (Grupo

SKU: MT-06

+IVA

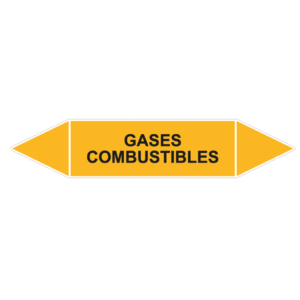

Señal / cartel marcaje tuberías — Gases combustibles (Grupo 4 · Amarillo RAL 1021)

Cartel de marcaje de tuberías para gases combustibles

SKU: MT-04

+IVA

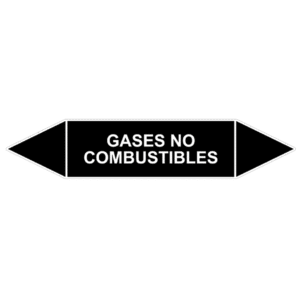

Señal / cartel marcaje tuberías — Gases no combustibles (Grupo 5 · Negro RAL 9005)

Señal de marcaje de tuberías para gases no

SKU: MT-05

+IVA

Señal / cartel marcaje tuberías — Vapor de agua (Grupo 2 · Rojo RAL 3000)

Señal de marcaje para tuberías de vapor de

SKU: MT-02

+IVA

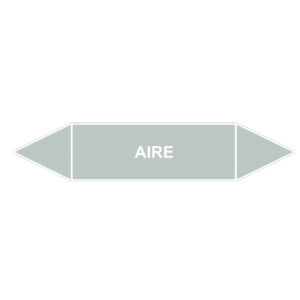

Señal / cartel marcaje tuberías — Aire (Grupo 3 · Gris RAL 7001)

Señal de marcaje de tuberías de aire (Grupo

SKU: MT-03

+IVA

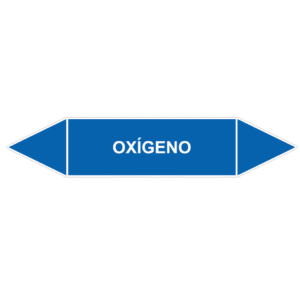

Señal / cartel marcaje tuberías — Oxígeno (Grupo 0 · Azul RAL 5015)

Señal de marcaje de tuberías de oxígeno (Grupo

SKU: MT-00

+IVA

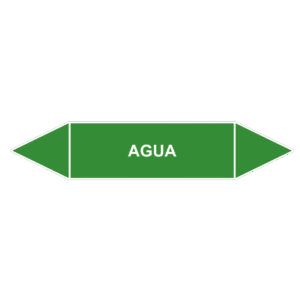

Señal / cartel marcaje tuberías — Agua (Grupo 1 · Verde RAL 6018)

Señal de marcaje de tuberías de agua en

SKU: MT-01

+IVA
